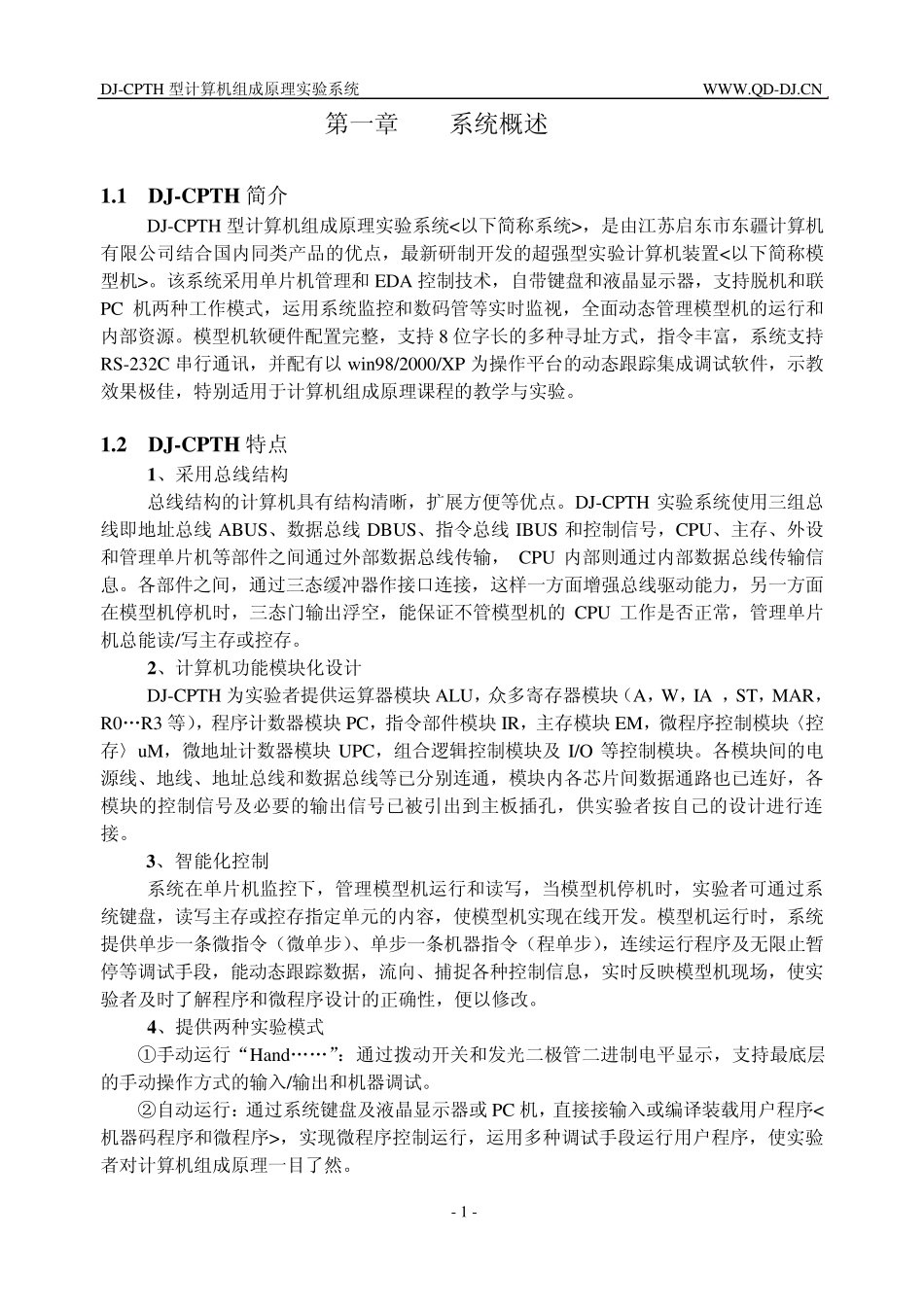

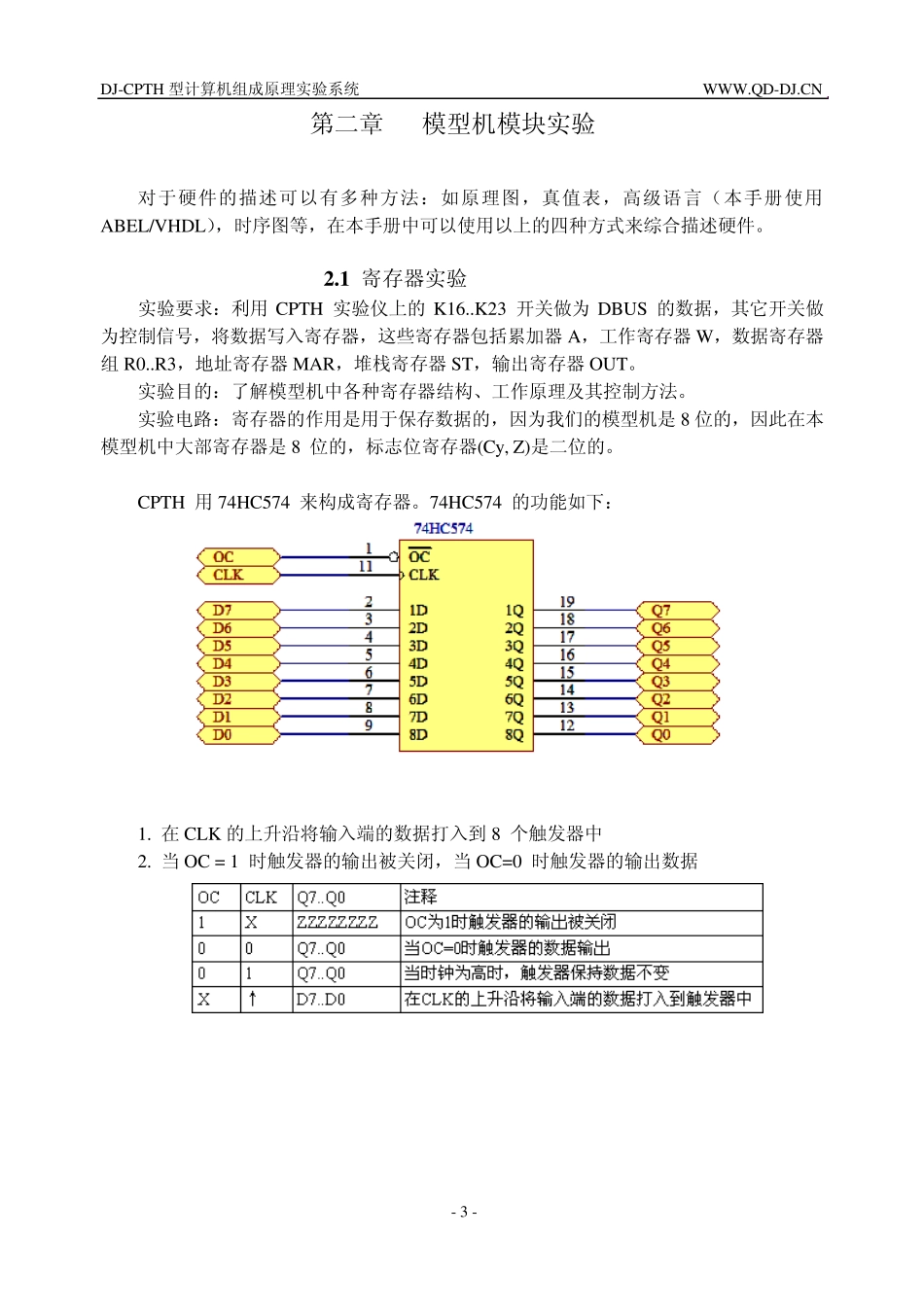

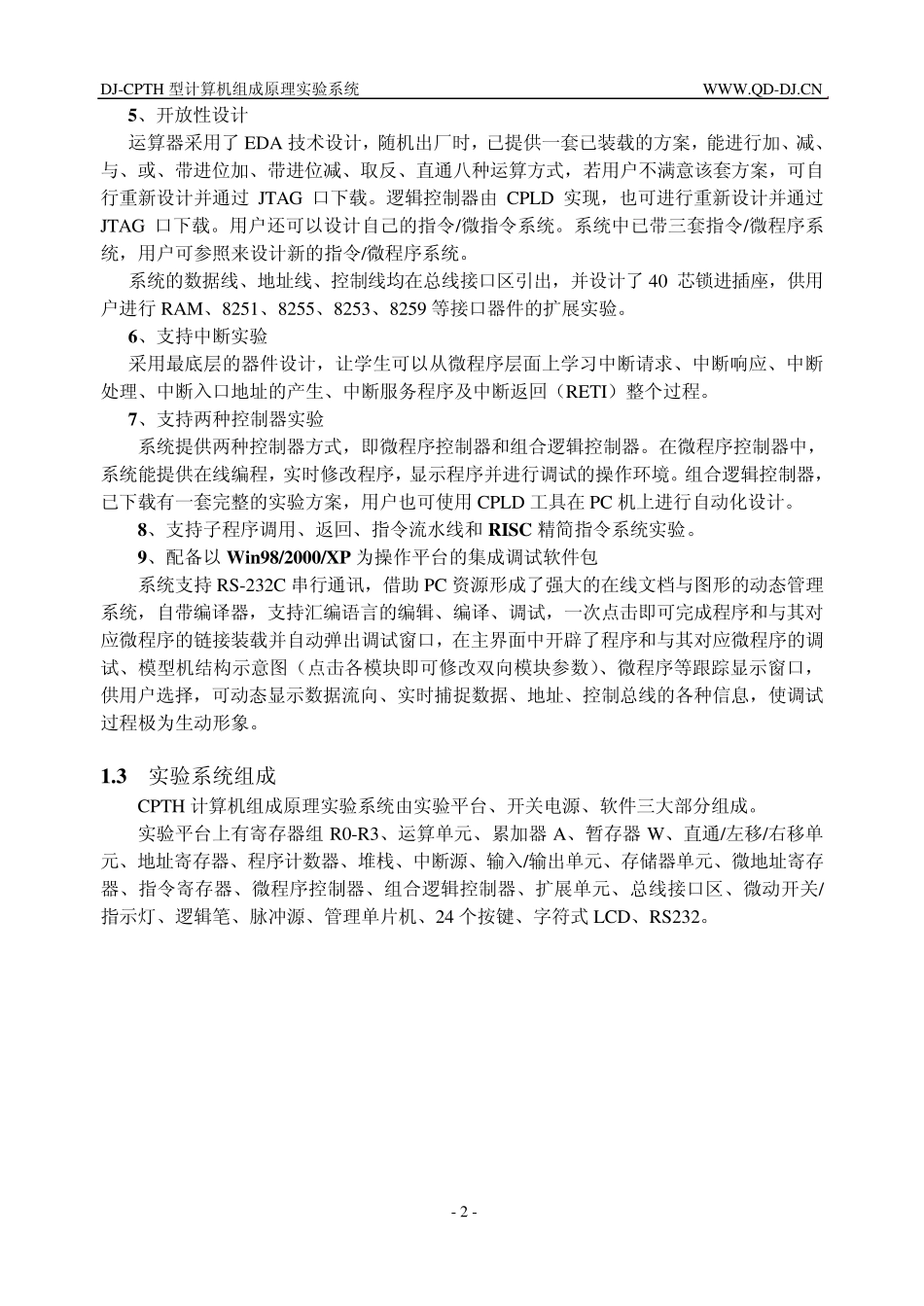

DJ-CPTH 型计算机组成原理实验系统 WWW.QD-DJ.CN - 1 - 第一章 系统概述 1.1 DJ-CPTH 简介 DJ-CPTH 型计算机组成原理实验系统<以下简称系统>，是由江苏启东市东疆计算机有限公司结合国内同类产品的优点，最新研制开发的超强型实验计算机装置<以下简称模型机>。该系统采用单片机管理和 EDA 控制技术，自带键盘和液晶显示器，支持脱机和联PC 机两种工作模式，运用系统监控和数码管等实时监视，全面动态管理模型机的运行和内部资源。模型机软硬件配置完整，支持 8 位字长的多种寻址方式，指令丰富，系统支持RS-232C 串行通讯，并配有以 w in98/2000/XP 为操作平台的动态跟踪集成调试软件，示教效果极佳，特别适用于计算机组成原理课程的教学与实验。 1.2 DJ-CPTH 特点 1、采用总线结构 总线结构的计算机具有结构清晰，扩展方便等优点。DJ-CPTH 实验系统使用三组总线即地址总线ABUS、数据总线DBUS、指令总线IBUS 和控制信号，CPU、主存、外设和管理单片机等部件之间通过外部数据总线传输， CPU 内部则通过内部数据总线传输信息。各部件之间，通过三态缓冲器作接口连接，这样一方面增强总线驱动能力，另一方面在模型机停机时，三态门输出浮空，能保证不管模型机的 CPU 工作是否正常，管理单片机总能读/写主存或控存。 2、计算机功能模块化设计 DJ-CPTH 为实验者提供运算器模块ALU，众多寄存器模块（A，W，IA ，ST，MAR，R0„R3 等），程序计数器模块PC，指令部件模块IR，主存模块EM，微程序控制模块〈控存〉uM，微地址计数器模块UPC，组合逻辑控制模块及I/O 等控制模块。各模块间的电源线、地线、地址总线和数据总线等已分别连通，模块内各芯片间数据通路也已连好，各模块的控制信号及必要的输出信号已被引出到主板插孔，供实验者按自己的设计进行连接。 3、智能化控制 系统在单片机监控下，管理模型机运行和读写，当模型机停机时，实验者可通过系统键盘，读写主存或控存指定单元的内容，使模型机实现在线开发。模型机运行时，系统提供单步一条微指令（微单步）、单步一条机器指令（程单步），连续运行程序及无限止暂停等调试手段，能动态跟踪数据，流向、捕捉各种控制信息，实时反映模型机现场，使实验者及时了解程序和微程序设计的正确性，便以修改。 4、提供两种实验模式 ①手动运行“Hand„„”：通过拨动开关和发光二极管二进制电平显示，支持最底层的手动操作方式的输入/输出和机器调试。 ②自动运行...
