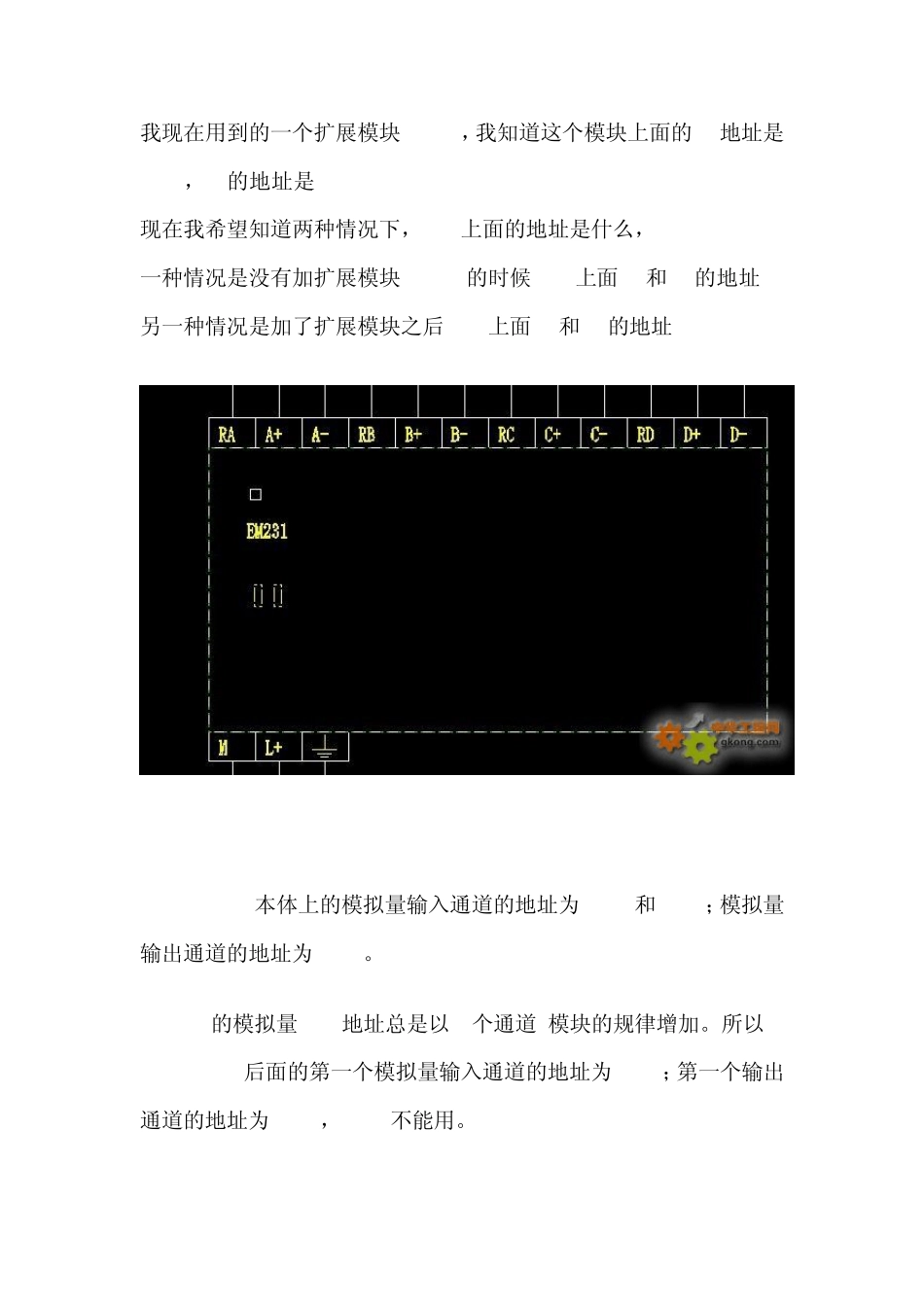

我现在用到的一个扩展模块EM231,我知道这个模块上面的A+地址是AIW0,B+的地址是AIW2 现在我希望知道两种情况下,CPU上面的地址是什么, 一种情况是没有加扩展模块EM231的时候CPU上面A+和B+的地址 另一种情况是加了扩展模块之后CPU上面A+和B+的地址 CPU 224 XP本体上的模拟量输入通道的地址为AIW0和AIW2;模拟量输出通道的地址为AQW0
S7-200的模拟量I/O地址总是以 2个通道/模块的规律增加
所以 CPU 224 XP后面的第一个模拟量输入通道的地址为AIW4;第一个输出通道的地址为AQW4,AQW2不能用

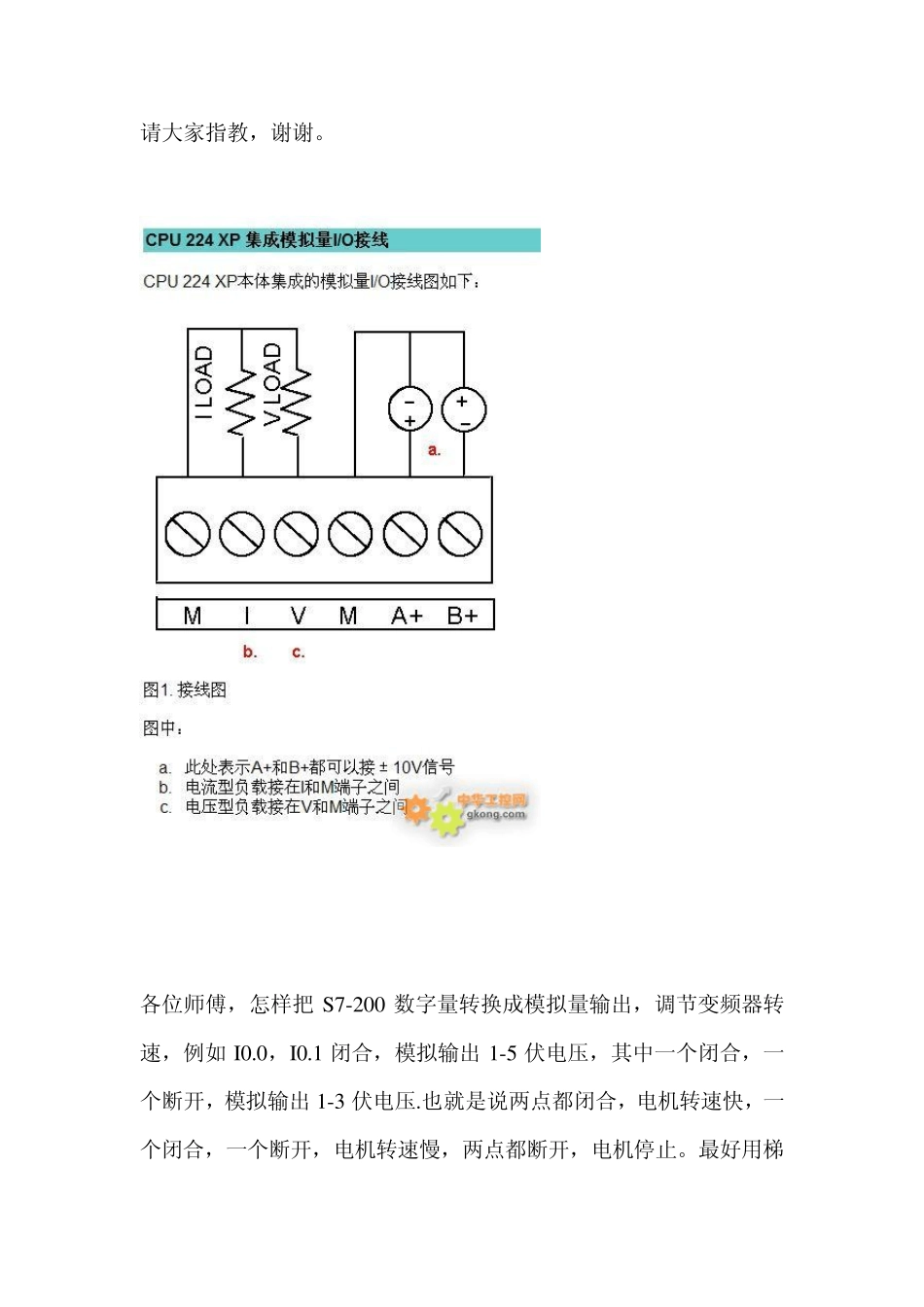

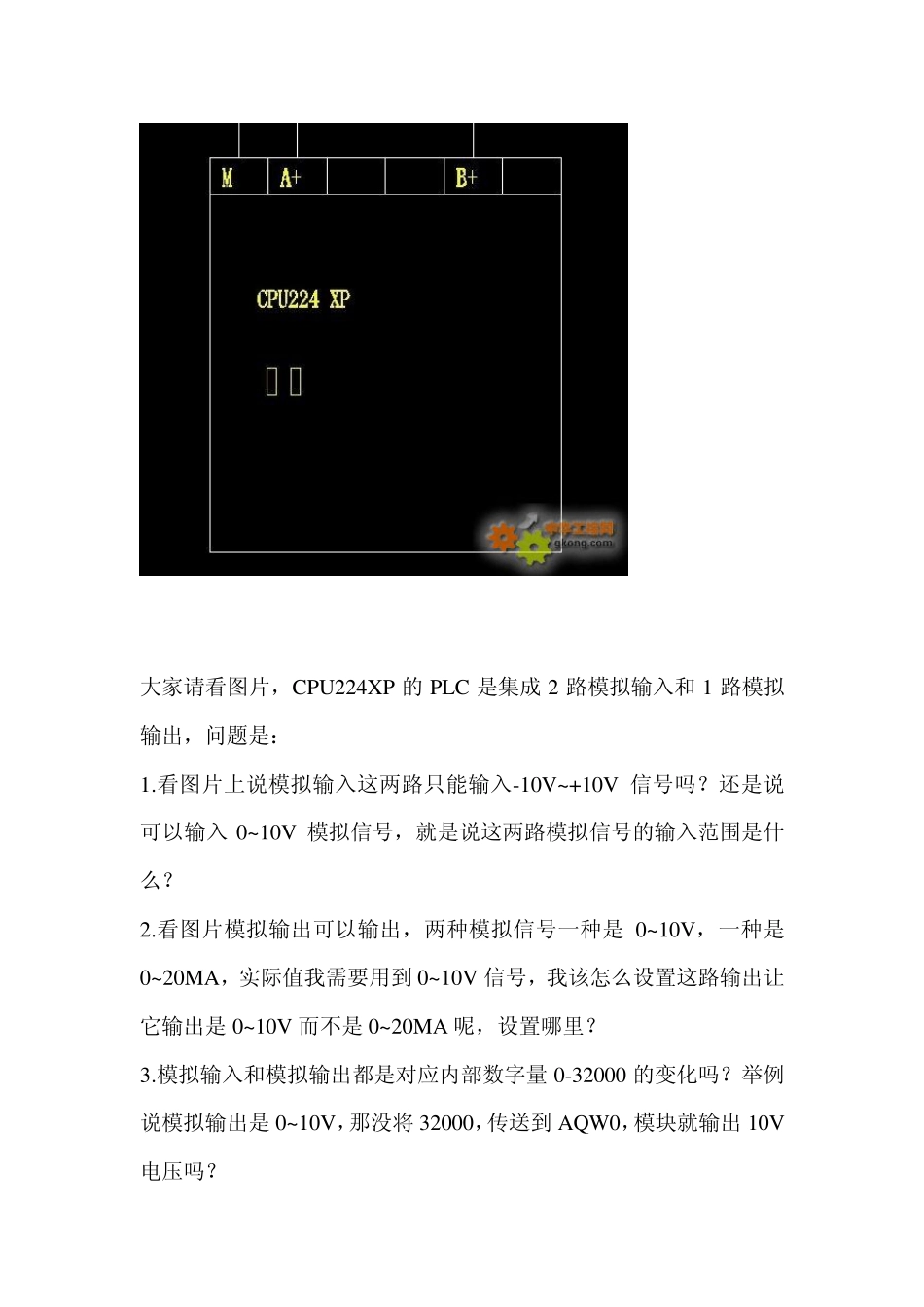

大家请看图片,CPU224XP 的PLC 是集成2 路模拟输入和1 路模拟输出,问题是: 1
看图片上说模拟输入这两路只能输入-10V~+10V 信号吗
还是说可以输入0~10V 模拟信号,就是说这两路模拟信号的输入范围是什么
看图片模拟输出可以输出,两种模拟信号一种是0~10V,一种是0~20MA,实际值我需要用到 0~10V 信号,我该怎么设置这路输出让它输出是0~10V 而不是0~20MA 呢,设置哪里
模拟输入和模拟输出都是对应内部数字量 0-32000 的变化吗
举例说模拟输出是0~10V,那没将 32000,传送到 AQW0,模块就输出10V电压吗
请大家指教,谢谢
各位师傅,怎样把 S 7-200 数字量转换成模拟量输出,调节变频器转速,例如 I0
1 闭合,模拟输出 1-5 伏电压,其中一个闭合,一个断开,模拟输出 1-3 伏电压
也就是说两点都闭合,电机转速快,一个闭合,一个断开,电机转速慢,两点都断开,电机停止
最好用梯形图画出来
谢谢 S7-200 在线编程的使用方法 S7-200 离线编程后每次下载时都要停止PLC 运行,有时现场是不允许停机,这时就不能采用离线编程,而要采
