CQB型磁力泵说明书

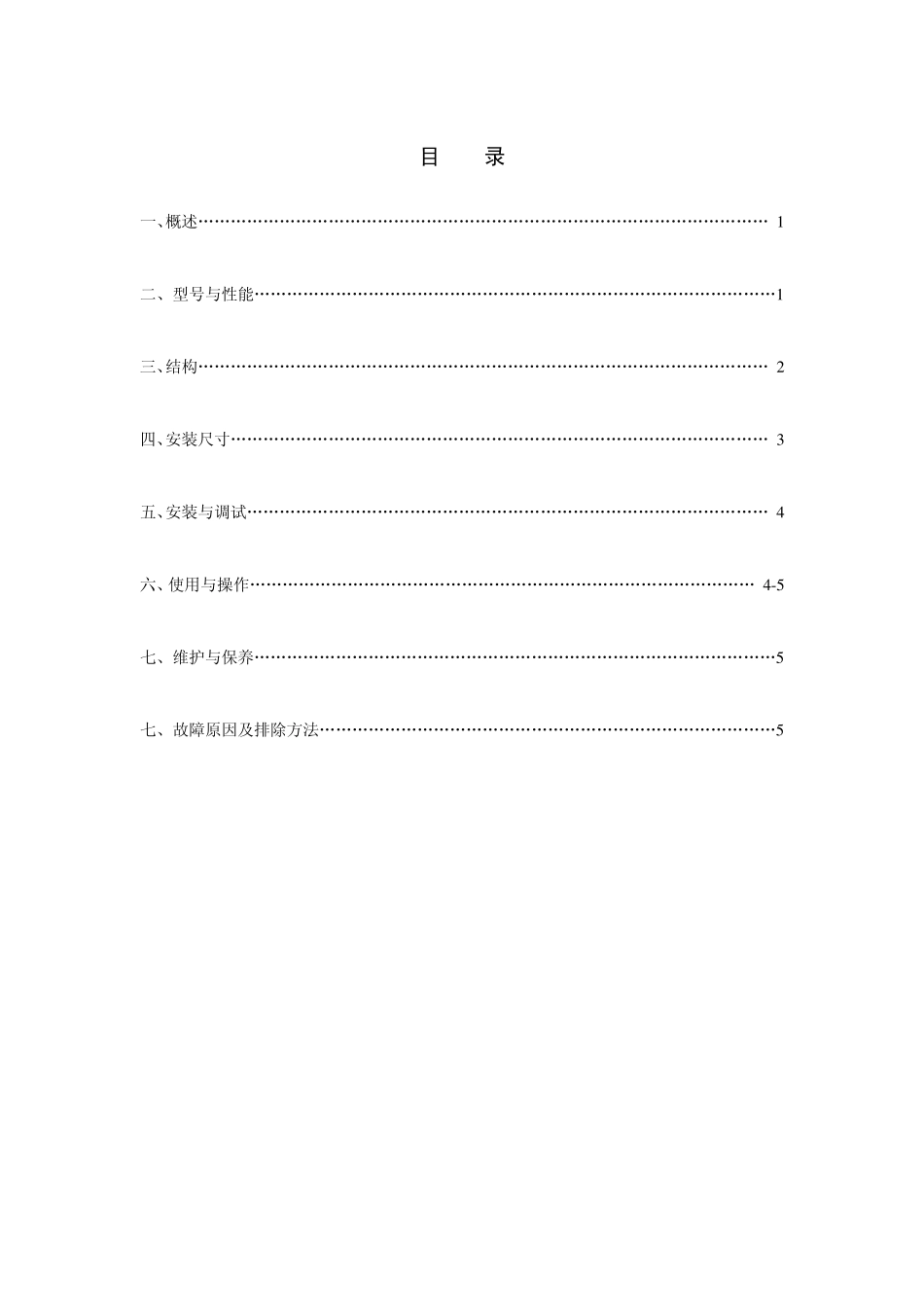

CQB型磁力泵说明书_第1页
1/6

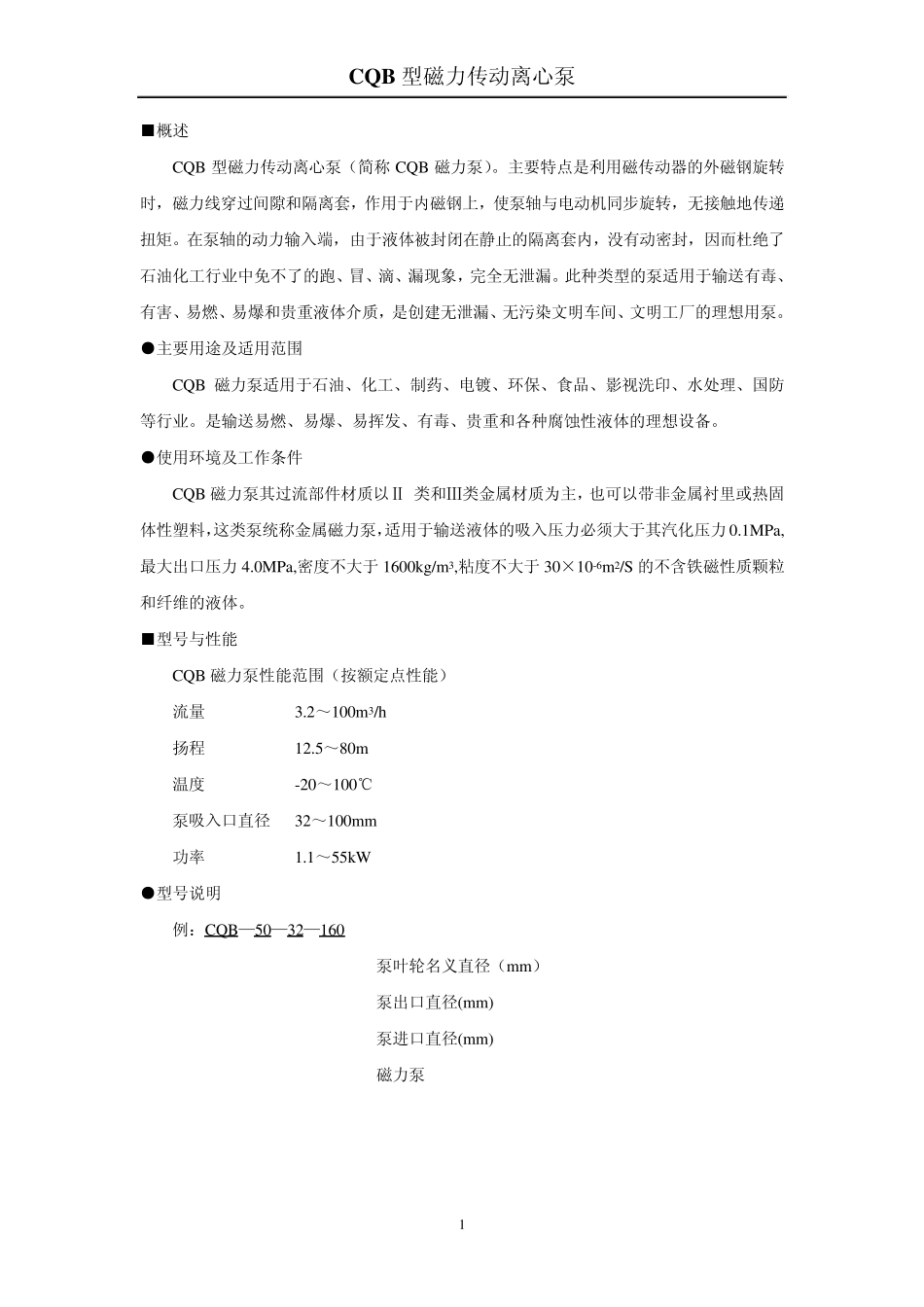

CQB型磁力泵说明书_第2页
2/6

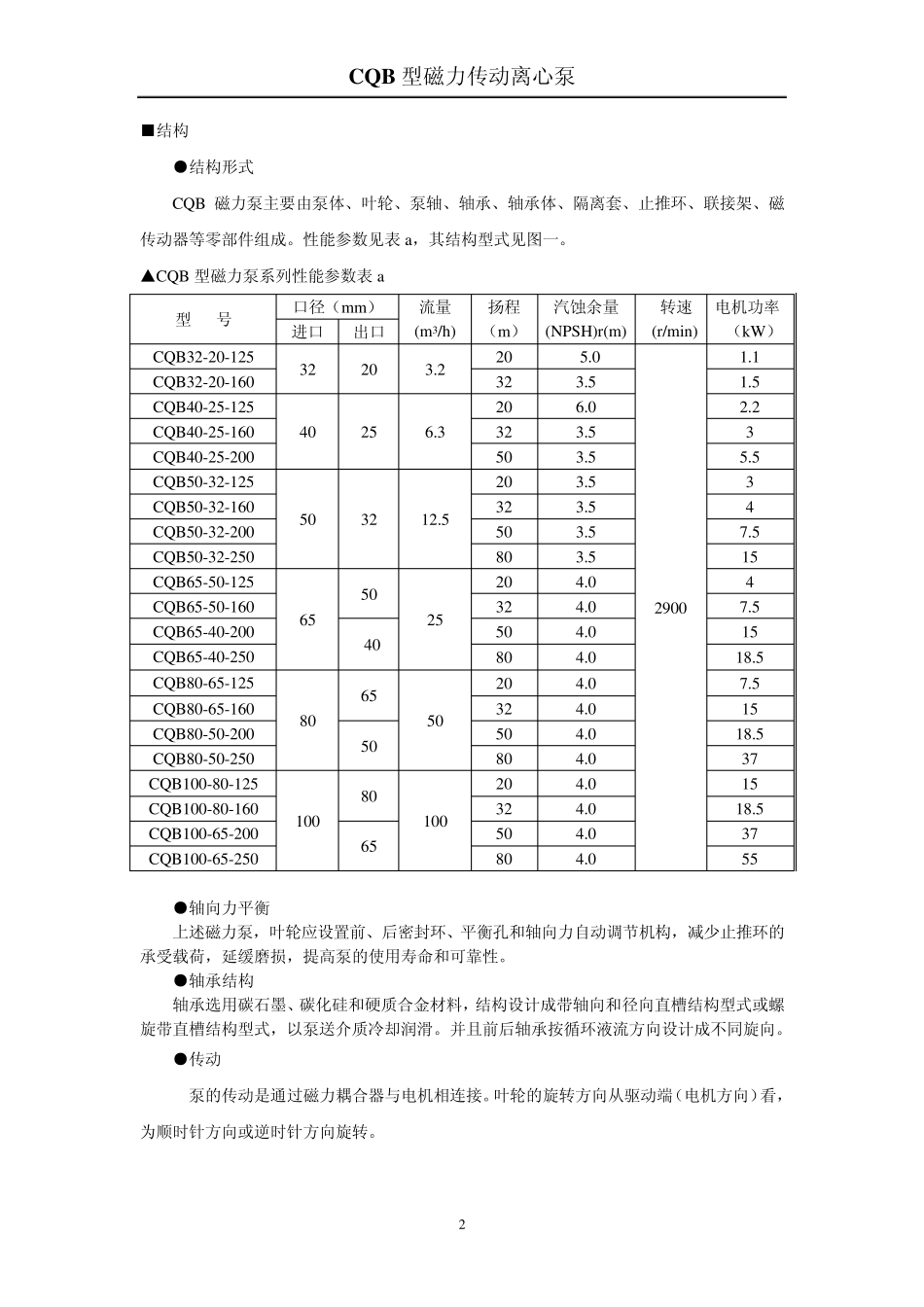

CQB型磁力泵说明书_第3页
3/6
目 录 一、概述…………………………………………………………………………………………… 1 二、型号与性能……………………………………………………………………………………1 三、结构…………………………………………………………………………………………… 2 四、安装尺寸……………………………………………………………………………………… 3 五、安装与调试…………………………………………………………………………………… 4 六、使用与操作………………………………………………………………………………… 4 -5 七、维护与保养……………………………………………………………………………………5 七、故障原因及排除方法…………………………………………………………………………5 CQB 型磁力传动离心泵 1 ■概述 CQB 型磁力传动离心泵(简称 CQB 磁力泵)。主要特点是利用磁传动器的外磁钢旋转时,磁力线穿过间隙和隔离套,作用于内磁钢上,使泵轴与电动机同步旋转,无接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封,因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象,完全无泄漏。此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质,是创建无泄漏、无污染文明车间、文明工厂的理想用泵。 ●主要用途及适用范围 CQB 磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。 ●使用环境及工作条件 CQB 磁力泵其过流部件材质以Ⅱ 类和Ⅲ类金属材质为主,也可以带非金属衬里或热固体性塑料,这类泵统称金属磁力泵,适用于输送液体的吸入压力必须大于其汽化压力 0.1MPa, 最大出口压力 4.0MPa,密度不大于 1600kg/m 3,粘度不大于 30×10-6m 2/S 的不含铁磁性质颗粒和纤维的液体。 ■型号与性能 CQB 磁力泵性能范围(按额定点性能) 流量 3.2~100m 3/h 扬程 12.5~80m 温度 -20~100℃ 泵吸入口直径 32~100m m 功率 1.1~55kW ●型号说明 例:CQB—50—32—160 泵叶轮名义直径(m m ) 泵出口直径(m m ) 泵进口直径(m m ) 磁力泵 CQB 型磁力传动离心泵 2 ■结构 ●结构形式 CQB 磁力泵主要由泵体、叶轮、泵轴、轴承、轴承体、隔离套、止推环、联接架、磁传动器等零部件组成。性能参数见表 a,其结构型式...
