电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

Cr12钢是一种应用广泛的冷作模具钢

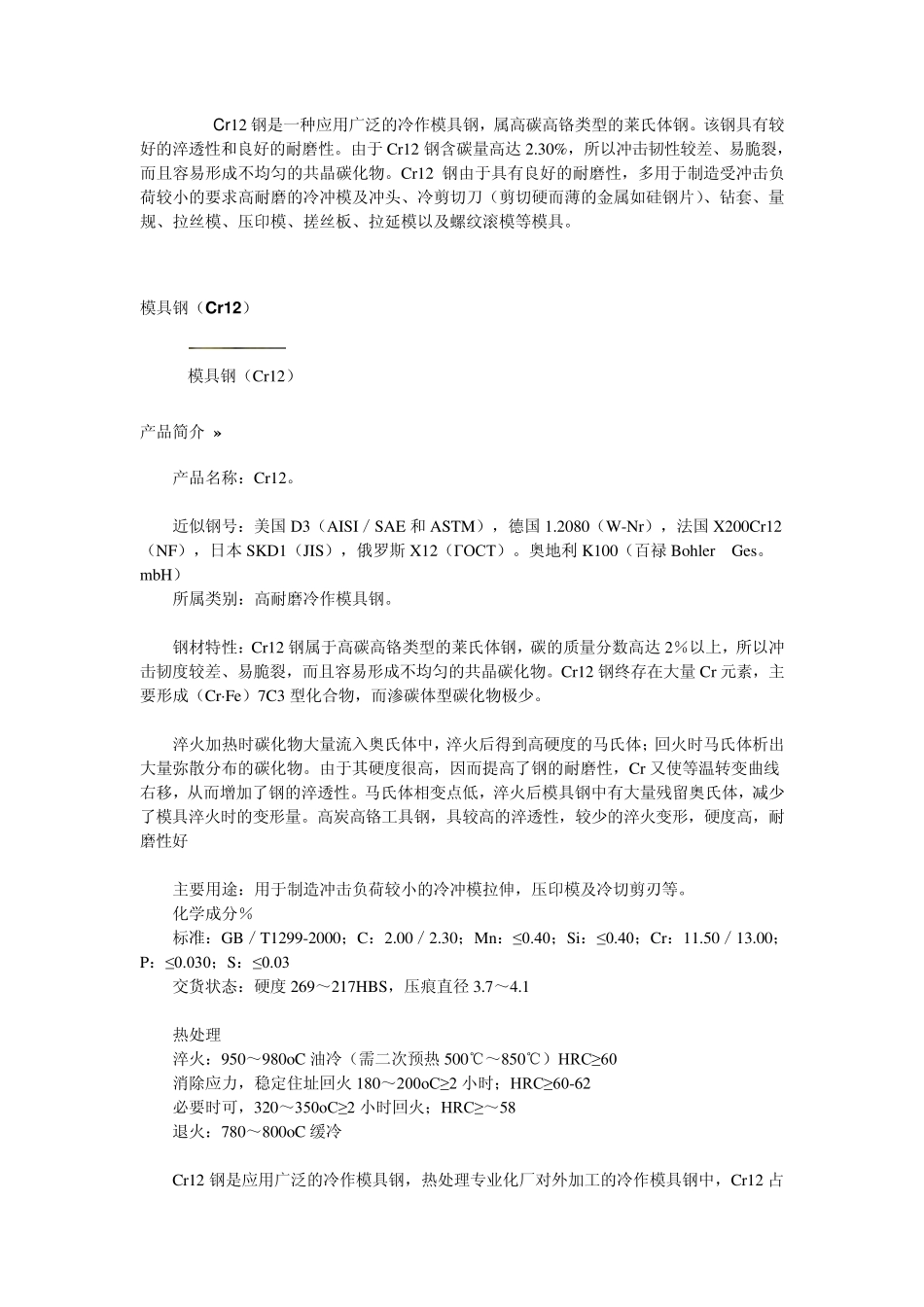

Cr12钢是一种应用广泛的冷作模具钢_第1页
1/6
Cr12钢是一种应用广泛的冷作模具钢_第2页
2/6
Cr12钢是一种应用广泛的冷作模具钢_第3页
3/6
Cr12 钢是一种应用广泛的冷作模具钢,属高碳高铬类型的莱氏体钢。该钢具有较好的淬透性和良好的耐磨性。由于 Cr12 钢含碳量高达 2.30%,所以冲击韧性较差、易脆裂,而且容易形成不均匀的共晶碳化物。Cr12 钢由于具有良好的耐磨性,多用于制造受冲击负荷较小的要求高耐磨的冷冲模及冲头、冷剪切刀(剪切硬而薄的金属如硅钢片)、钻套、量规、拉丝模、压印模、搓丝板、拉延模以及螺纹滚模等模具。 模具钢(Cr12) 模具钢(Cr12) 产品简介 » 产品名称:Cr12。 近似钢号:美国 D3(AISI/SAE 和 ASTM),德国 1.2080(W-Nr),法国 X200Cr12(NF),日本 SKD1(JIS),俄罗斯 X12(ΓOCT)。奥地利 K100(百禄 Bohler Ges。mbH) 所属类别:高耐磨冷作模具钢。 钢材特性:Cr12 钢属于高碳高铬类型的莱氏体钢,碳的质量分数高达 2%以上,所以冲击韧度较差、易脆裂,而且容易形成不均匀的共晶碳化物。Cr12 钢终存在大量 Cr 元素,主要形成(Cr·Fe)7C3 型化合物,而渗碳体型碳化物极少。 淬火加热时碳化物大量流入奥氏体中,淬火后得到高硬度的马氏体;回火时马氏体析出大量弥散分布的碳化物。由于其硬度很高,因而提高了钢的耐磨性,Cr 又使等温转变曲线右移,从而增加了钢的淬透性。马氏体相变点低,淬火后模具钢中有大量残留奥氏体,减少了模具淬火时的变形量。高炭高铬工具钢,具较高的淬透性,较少的淬火变形,硬度高,耐磨性好 主要用途:用于制造冲击负荷较小的冷冲模拉伸,压印模及冷切剪刃等。 化学成分% 标准:GB/T1299-2000;C:2.00/2.30;Mn:≤0.40;Si:≤0.40;Cr:11.50/13.00;P:≤0.030;S:≤0.03 交货状态:硬度269~217HBS,压痕直径3.7~4.1 热处理 淬火:950~980oC 油冷(需二次预热500℃~850℃)HRC≥60 消除应力,稳定住址回火180~200oC≥2 小时;HRC≥60-62 必要时可,320~350oC≥2 小时回火;HRC≥~58 退火:780~800oC 缓冷 Cr12 钢是应用广泛的冷作模具钢,热处理专业化厂对外加工的冷作模具钢中,Cr12 占3 成以上。我公司生产Cr12 钢可根据用户的需求,进行必要的改锻,延长Cr12 钢制成模具的强度、韧性和寿命。欢迎广大模具制造厂家和各地特钢经销商代理商惠顾,希望与业界商友们建立良好的合作关系! 合金工具钢的牌号及化学成分 (摘自GB/T1299—2000) 量具刃具用钢 钢号 化学成分(质量分数),% C(碳) Si(硅) Mn(锰) P(磷) S(硫) Cr(铬) ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

Cr12钢是一种应用广泛的冷作模具钢

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
