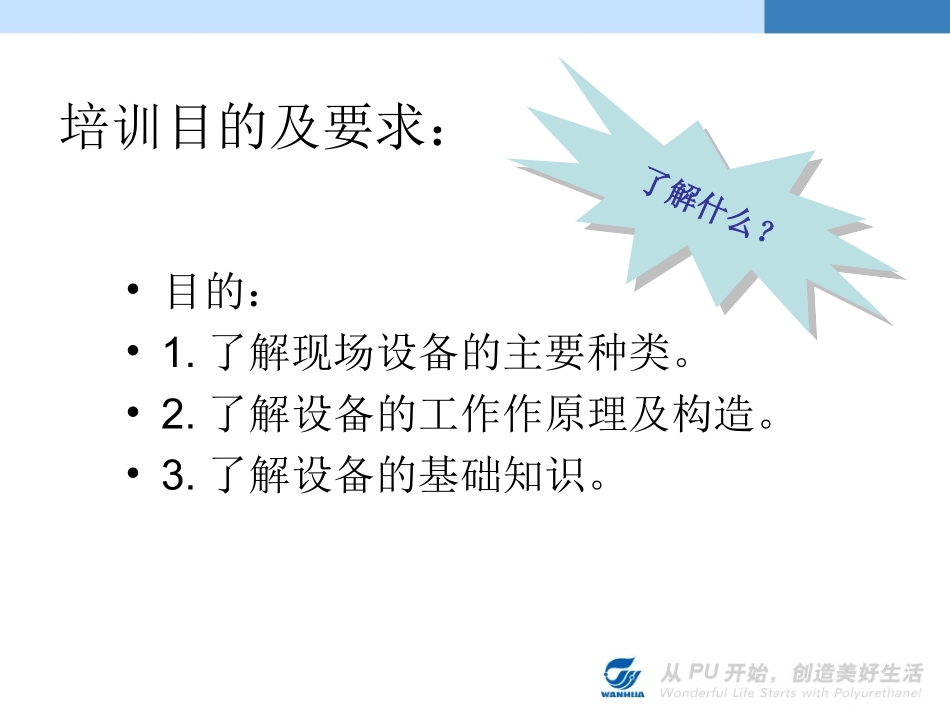

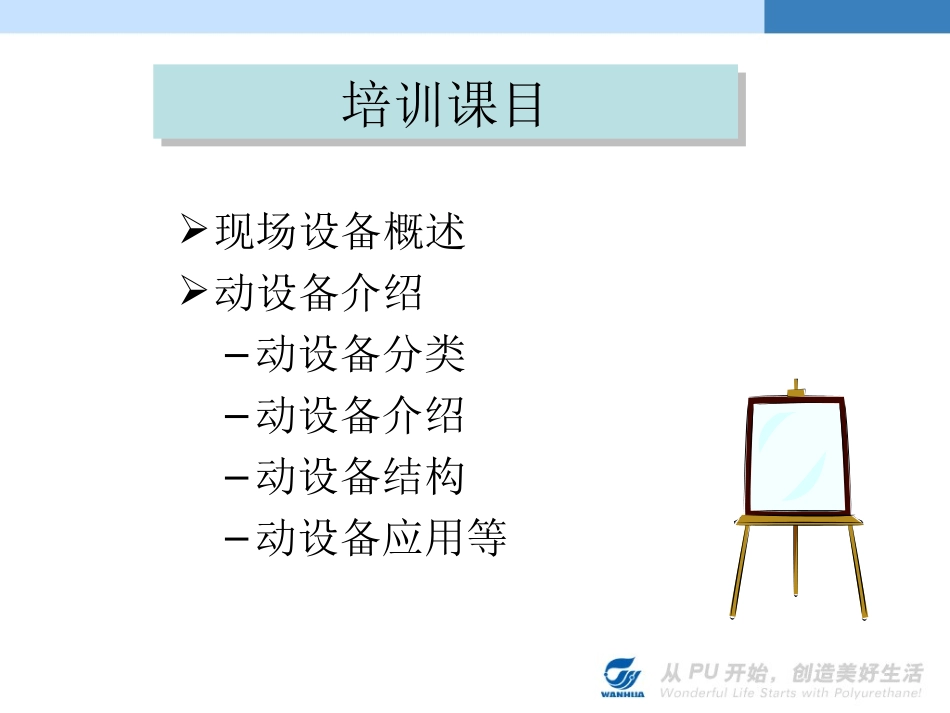

动设备初级介绍培训目的及要求：•目的：•1.了解现场设备的主要种类。•2.了解设备的工作作原理及构造。•3.了解设备的基础知识。了解什么？培训课目培训课目现场设备概述动设备介绍–动设备分类–动设备介绍–动设备结构–动设备应用等现场设备概述：•现场动设备分类：–P类（泵类）–B类（风机类）–K类（压缩机类）–M类（搅拌类）现场如何分类？泵类设备分类泵类设备分类泵的分类？泵的适用范围泵的适用范围离心泵往复泵转子泵现场泵类设备介绍P类现场泵类设备介绍P类普通离心泵屏蔽泵磁力泵液下泵齿轮泵隔膜泵旋流泵螺杆泵目前常用到的泵类有。。。普通离心泵当水泵叶轮在泵壳内高速旋转时，在离心力的驱使下，叶轮里的水以高速甩离叶轮，射向四周。射出的高速水流具有很大的能量，它们汇集在泵壳里，互相拥挤，速度减慢，压力增加，压向出水管。此时叶轮中心部分由于缺水而形成低压区(负压区)，这时水源在大气压力的作用下，经进水管不断地进入泵内。这样，叶轮不停地转动，水就不断地被吸入泵内并压送到高处。工作原理离心泵演示图普通离心泵---结构主要由：叶轮轴承箱轴泵壳轴封密封环等组成普通离心泵----使用场合离心泵具有性能范围广泛、流量均匀结构简单、运转可靠和维修方便、效率高等诸多优点，因此离心泵在工业生产中应用最为广泛。除了如下场合：在高压小流量或计量（常用往复泵）液体含气（常用旋涡泵和容积泵）高粘度介质（常用转子泵）普通离心泵----图片展示普通离心泵----图片展示屏蔽泵将叶轮与电动机的转子联成一体，装在同一个密封壳体内而形成的一种全封闭离心泵。工作原理与离心泵一样，没有联轴器和轴封装置，从根本上解决了液体的外泄问题。屏蔽泵的分类：普通型逆向循环型高温分离型高熔点型泥浆分离型自吸型。工作原理屏蔽泵演示图屏蔽泵---结构12387645111091.窝壳2.叶轮3.前轴承4.前轴套5.前推力盘6.后推力盘7.后轴承8.后轴套9.循环管10.转子11.锭子屏蔽泵----特点屏蔽泵----特点输送液体不会泄漏。适合于输送对人体有害的、强腐蚀性的、易燃、易爆的、昂贵的、有放射性的液体不会从外界吸入空气或其他东西。适合于真空系统的运行和已接触外界空气就变质的场合；不需要注入润滑液和密封液。既省去了注油的麻烦，也不会污染输送液；适合输送高温、高压、超低温、高熔点液体。这种泵无轴封的特点来解决有轴封泵难以解决的上述特殊液体；电机与泵一体，采用积木式结构，非常紧凑。所以体积小、重量轻、占地面积小、运转声音很小。主要维护只是更换轴承，所以减少了运行成本。屏蔽泵---图片展示磁力泵---工作原理磁性联轴器使叶轮在不与电机直接接触的情况下被驱动，浸没于工业液体中的泵轴和转子被密封在一无磁性的隔离套之间，磁动能通过隔离套传送到泵轴，工业液体随着叶轮的旋转在离心力的作用下输送到出口管路中。磁力泵----结构外磁缸隔离套内磁缸垫片SiC轴承SiC轴套SiC推力盘叶轮①叶轮②SiC轴承③轴套④推力盘⑤内磁钢⑥外磁钢⑦隔离罩磁力泵示意图磁力泵----特点磁力泵----特点优点：①泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。②无需独立润滑和冷却水，降低了能耗。③由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。④结构简单、维修简便。⑤过载时，内、外磁转子相对滑脱，对电机、泵有保护作用磁力泵----特点磁力泵----特点缺点：①磁力泵的效率比普通离心泵低②隔离套的材质和制造要求比较高；③入口物料不干净易磨损内磁缸及隔离套；④找正要求高；⑤不允许无料运转。磁力泵----图片展示液下泵----工作原理液下泵----工作原理•工作原理：电机带动叶轮旋转，产生离心力，液体在离心力的作用下由泵入口进入叶轮，然后从泵出口压入出口管路中。液下泵---结构主要部件：①轴②轴承③轴套④叶轮液下泵----图片展示齿轮泵----工作原理齿轮泵----工作原理齿轮泵具有一对互相啮合的齿轮，其中一个是主动齿轮，另一个是从动轮，原动机驱动主动轮带动从动轮旋转，...
