CREO变截面扫描应用(vss)

CREO变截面扫描应用(vss)_第1页
1/29
CREO变截面扫描应用(vss)_第2页
2/29
CREO变截面扫描应用(vss)_第3页
3/29

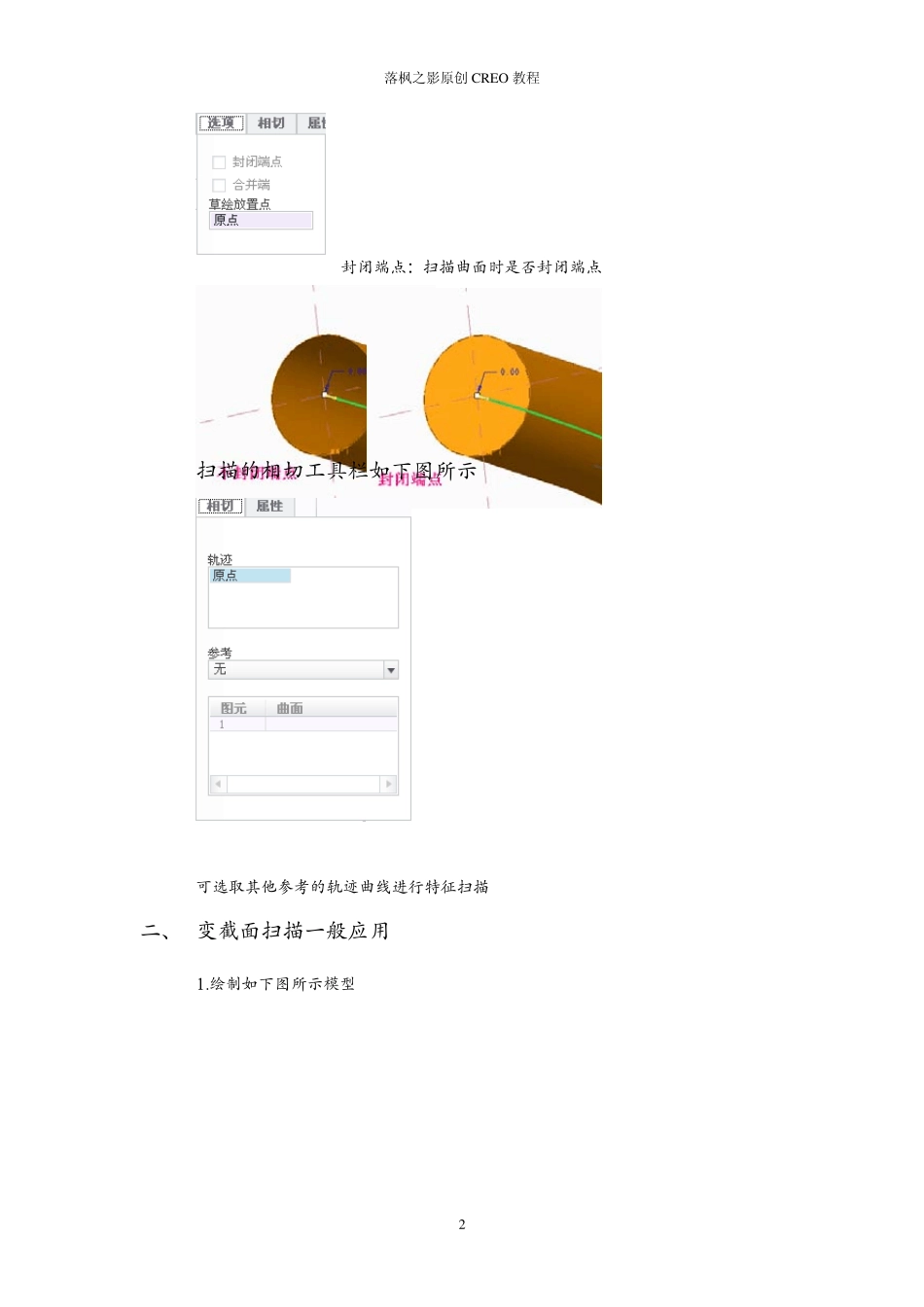

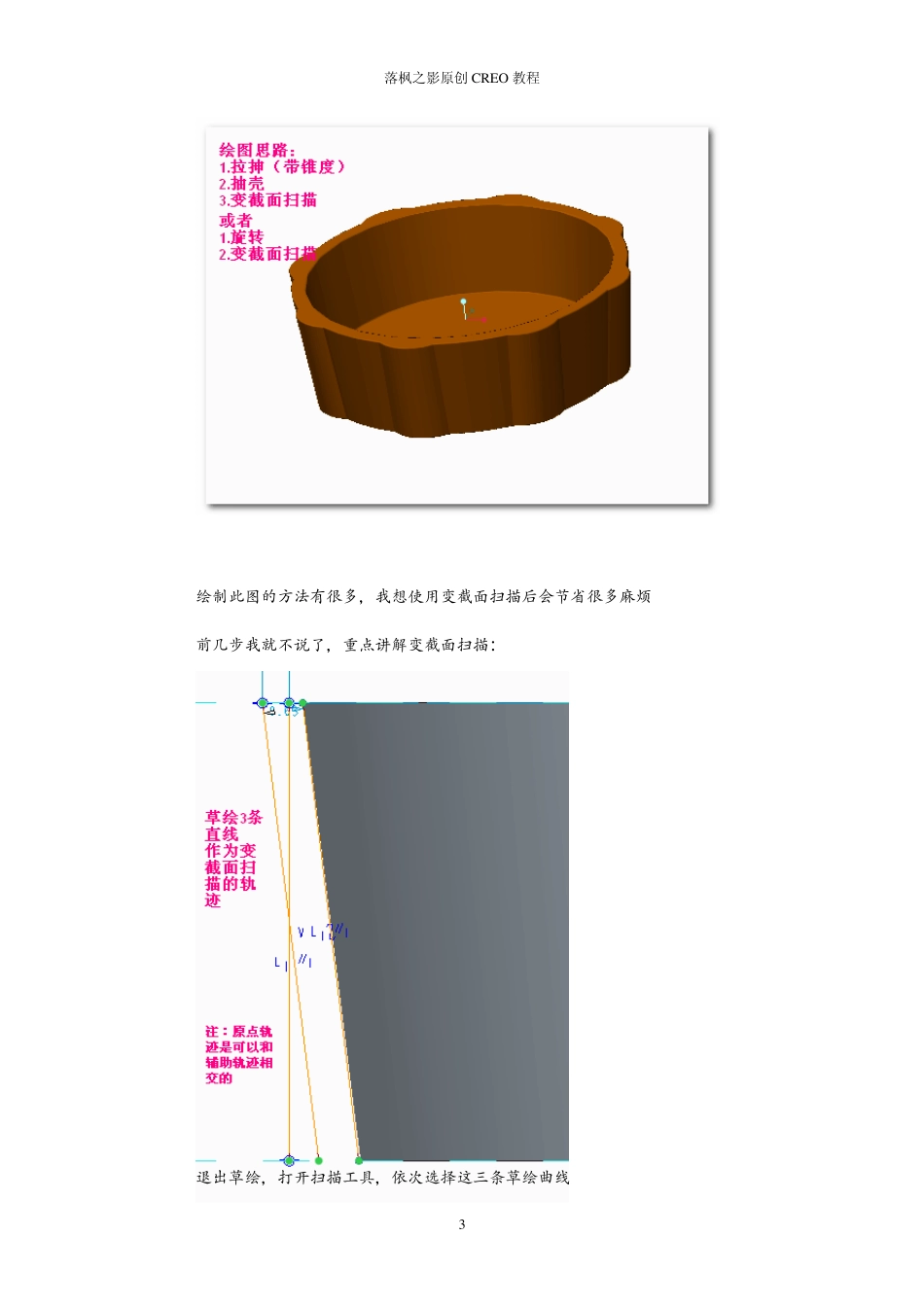

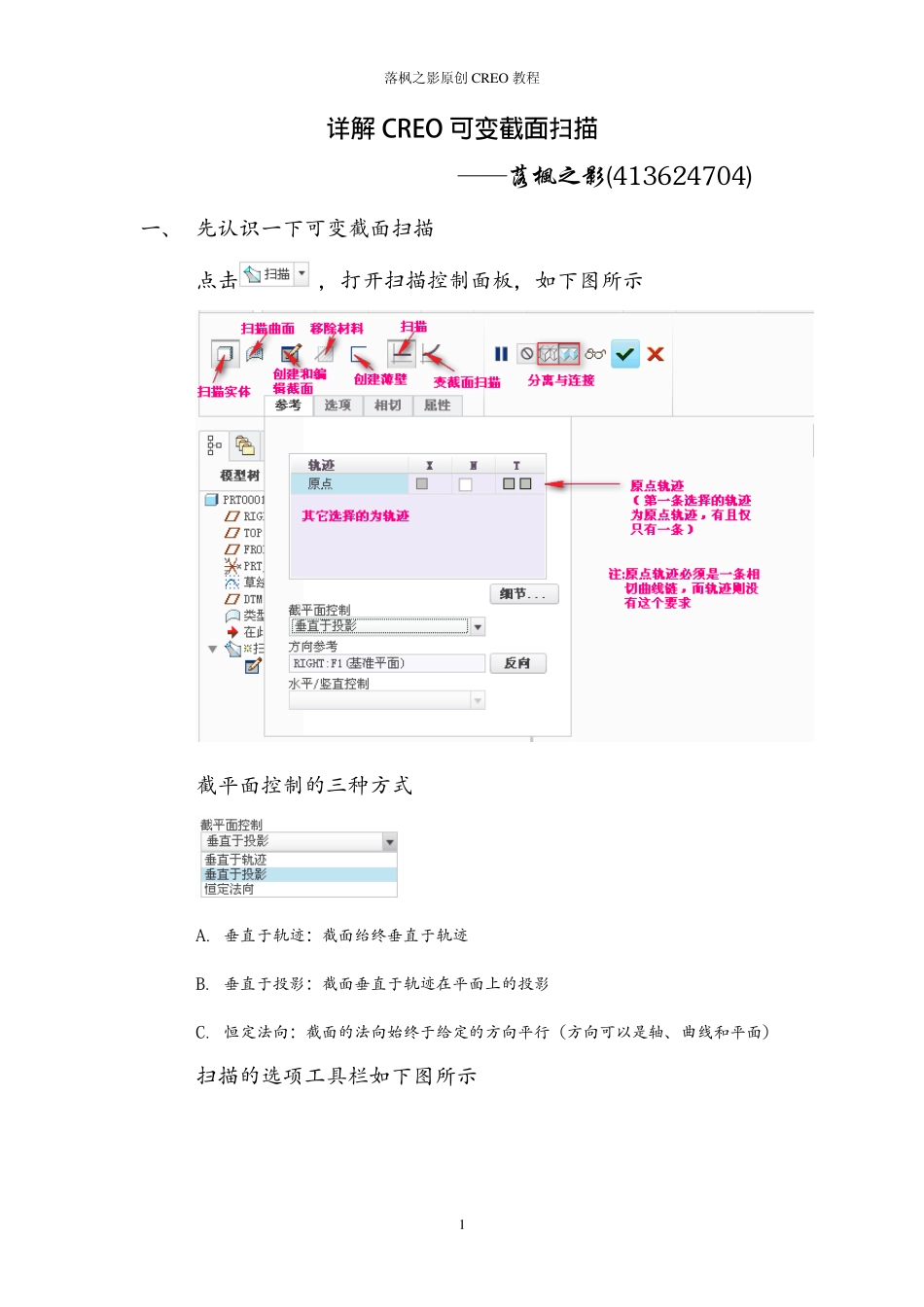

落枫之影原创CREO 教程 1详  扫——落枫之影(413624704)一 、 先 认 识 一 下 可 变 截 面 扫 描 点 击, 打 开 扫 描 控 制 面 板 , 如 下 图 所 示 截 平 面 控 制 的 三 种 方 式 A. 垂 直 于 轨 迹 : 截 面 绐 终 垂 直 于 轨 迹 B. 垂 直 于 投 影 : 截 面 垂 直 于 轨 迹 在 平 面 上 的 投 影 C. 恒 定 法 向 : 截 面 的 法 向 始 终 于 给 定 的 方 向 平 行 ( 方 向 可 以 是 轴 、 曲 线 和 平 面 ) 扫 描 的 选 项 工 具 栏 如 下 图 所 示 落枫之影原创 CREO 教程 2封 闭 端 点 : 扫 描 曲 面 时 是 否 封 闭 端 点 扫 描 的 相 切 工 具 栏 如 下 图 所 示 可 选 取 其 他 参 考 的 轨 迹 曲 线 进 行 特 征 扫 描 二 、 变 截 面 扫 描 一 般 应 用 1.绘 制 如 下 图 所 示 模 型 落枫之影原创 CREO 教程 3 绘 制 此 图 的 方 法 有 很 多 , 我 想 使 用 变 截 面 扫 描 后 会 节 省 很 多 麻 烦 前 几 步 我 就 不 说 了 , 重 点 讲 解 变 截 面 扫 描 : 退 出 草 绘 , 打 开 扫 描 工 具 , 依 次 选 择 这 三 条 草 绘 曲 线 落枫之影原创 CREO 教程 4 点 击 创 建 截 面, 绘 制 如 下 图 所 示 图 形 退 出 草 绘 , 预 览 特 征 , 如 下 图 所 示 落枫之影原创 CREO 教程 5 确 定 , 完 成 绘 制 到 这 里 我 们 已 经 画 好 了 一 个 , 大 家 可 能 发 现 变 截 面 扫 描 出 来 的 实 体 好 像 与 原 来 的 实体 中 间 有 裂 缝 , 怎 么 会 这 样 呢 ? 其 实 问 题 很 好 解 决 , 那 还 得 从 草 绘 轨 迹 说 起 啦 修 改 草 绘 , 更 改 如 下 图 所 示 落枫之影原创 CREO 教程 6 退 出 草 绘 , 重 新 生 成 , 然 后 再 环 形 阵 列 一 下 , 如 下 图 所 示 通 过 上 面 那 个 例 子 , 我 们 初 步 认 识 了 可 变 截 面 扫 描 落枫之影原创 CR...
