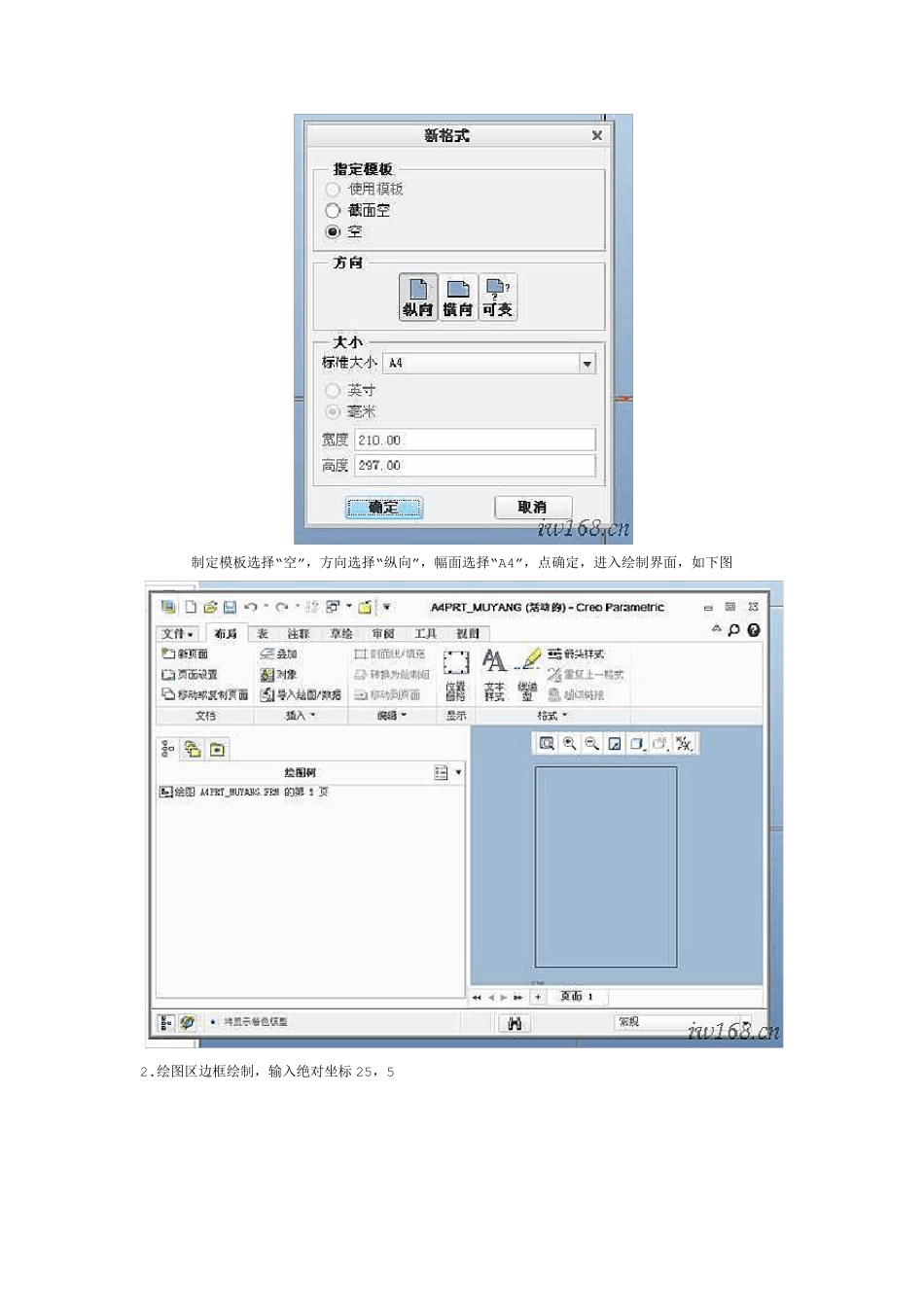

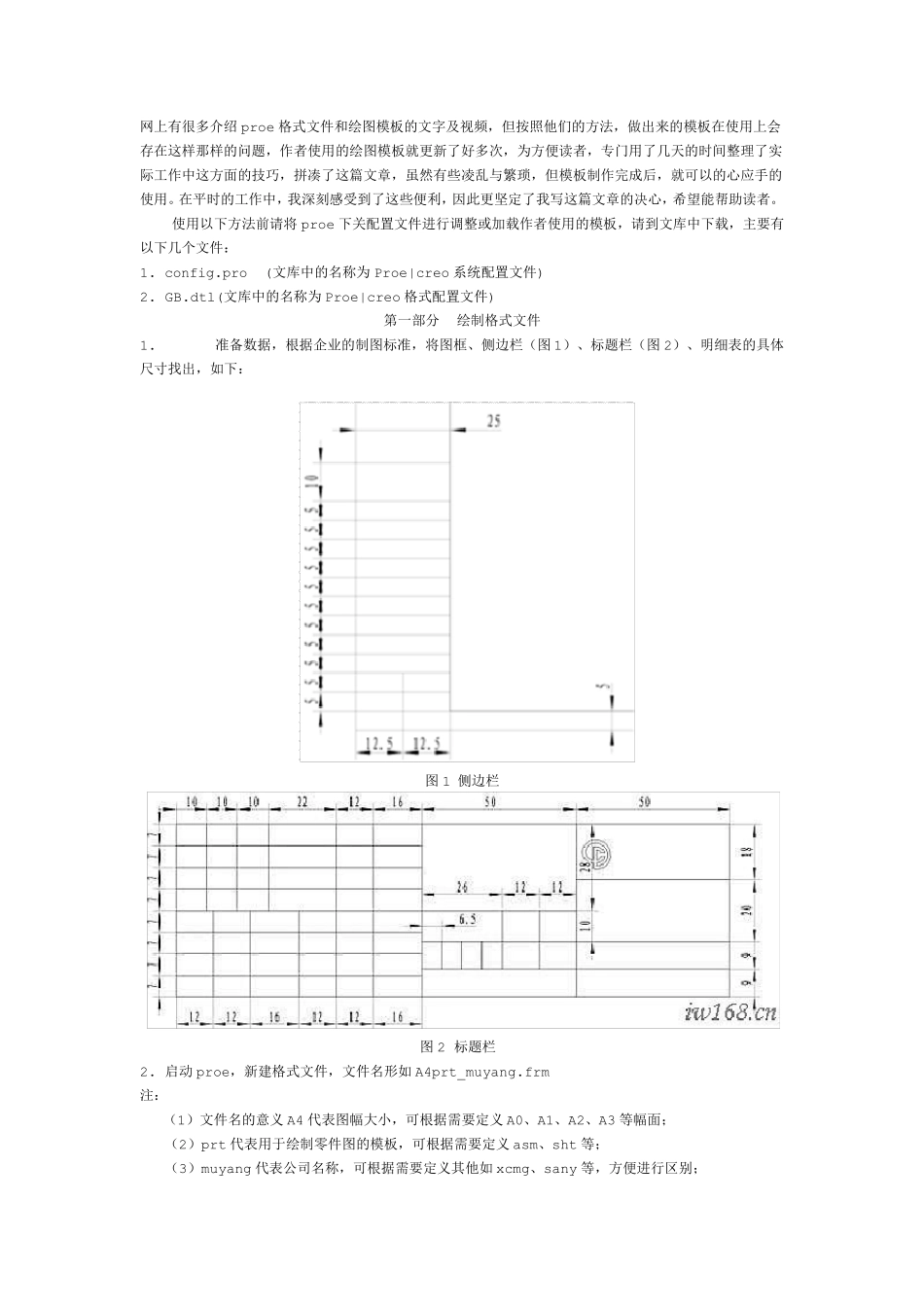

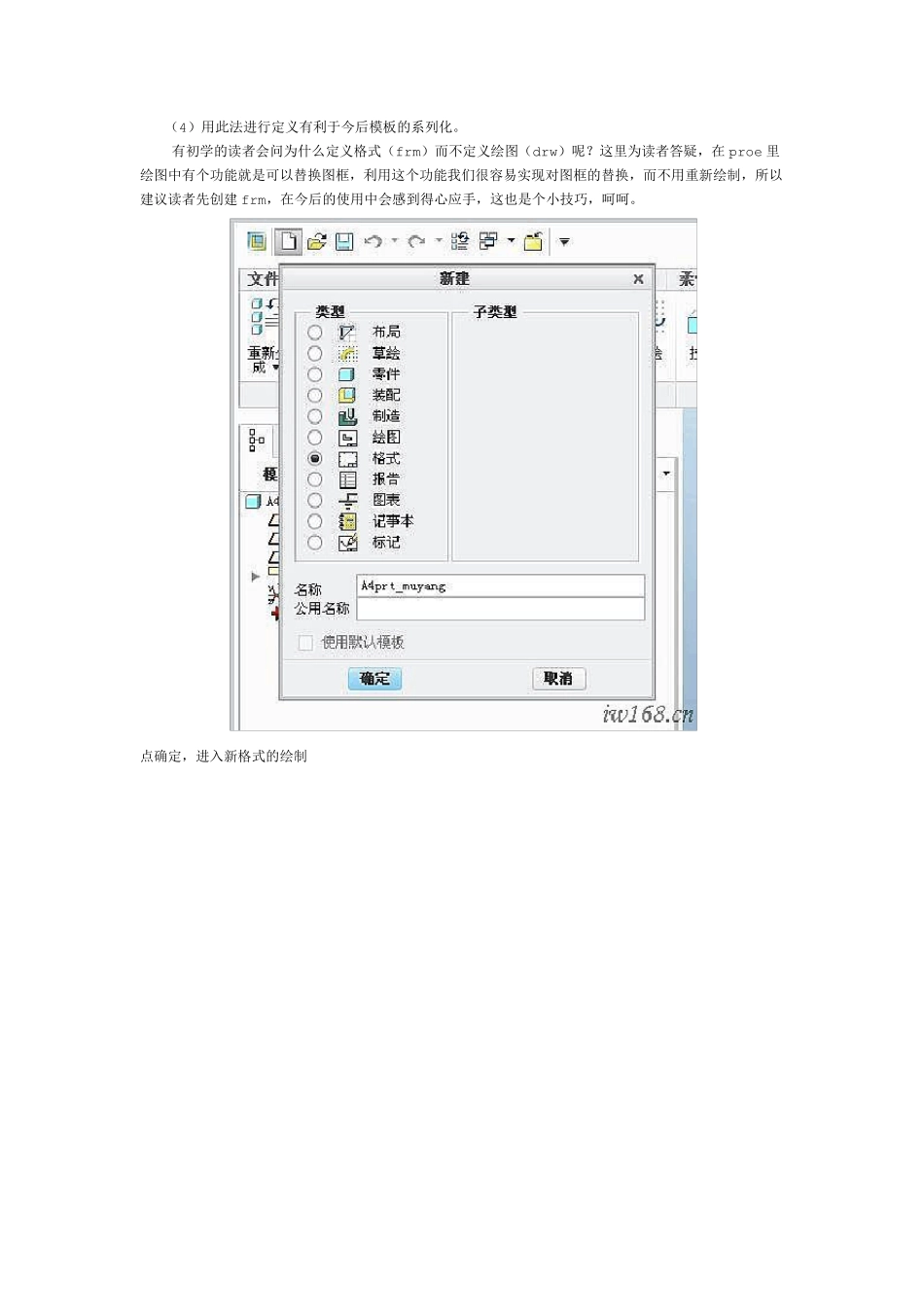

网上有很多介绍 proe 格式文件和绘图模板的文字及视频，但按照他们的方法，做出来的模板在使用上会存在这样那样的问题，作者使用的绘图模板就更新了好多次，为方便读者，专门用了几天的时间整理了实际工作中这方面的技巧，拼凑了这篇文章，虽然有些凌乱与繁琐，但模板制作完成后，就可以的心应手的使用。在平时的工作中，我深刻感受到了这些便利，因此更坚定了我写这篇文章的决心，希望能帮助读者。 使用以下方法前请将 proe 下关配置文件进行调整或加载作者使用的模板，请到文库中下载，主要有以下几个文件： 1. config.pro (文库中的名称为 Proe|creo 系统配置文件) 2. GB.dtl(文库中的名称为 Proe|creo 格式配置文件) 第一部分 绘制格式文件 1. 准备数据，根据企业的制图标准，将图框、侧边栏（图 1）、标题栏（图 2）、明细表的具体尺寸找出，如下： 图 1 侧边栏 图 2 标题栏 2. 启动 proe，新建格式文件，文件名形如 A4prt_muyang.frm 注： （1）文件名的意义 A4 代表图幅大小，可根据需要定义 A0、A1、A2、A3 等幅面； （2）prt 代表用于绘制零件图的模板，可根据需要定义 asm、sht 等； （3）muyang 代表公司名称，可根据需要定义其他如 xcmg、sany 等，方便进行区别； （4）用此法进行定义有利于今后模板的系列化。 有初学的读者会问为什么定义格式（frm）而不定义绘图（drw）呢？这里为读者答疑，在 proe 里绘图中有个功能就是可以替换图框，利用这个功能我们很容易实现对图框的替换，而不用重新绘制，所以建议读者先创建 frm，在今后的使用中会感到得心应手，这也是个小技巧，呵呵。 点确定，进入新格式的绘制 制定模板选择“空”，方向选择“纵向”，幅面选择“A4”，点确定，进入绘制界面，如下图 2.绘图区边框绘制，输入绝对坐标 25，5 确定，点右键输入绝对坐标25，292 依次输入绝对坐标（205，292）（205，5）（25，5）完成绘图区边框绘制。 3. 图框侧、标题栏、上部名称表格绘制 1）侧边栏绘制 （1）表→表→插入表，进入插入表对话框，如下图 （2）按下图数据填写，点确定（提示方向选向右且向上） （3）出现下面的提示，点绝对坐标并输入（0,5），点确定 (4)合并单元格 (5)双击单元格填写相应文字 (6)用同样的方法绘制标题栏表格，注意由于标题栏表格较复杂可分开进行绘制，如 (7)然后用特殊移动将表摆放到位 4.用AutoCAD 绘制企业标志如图，保存成dxf 格...
