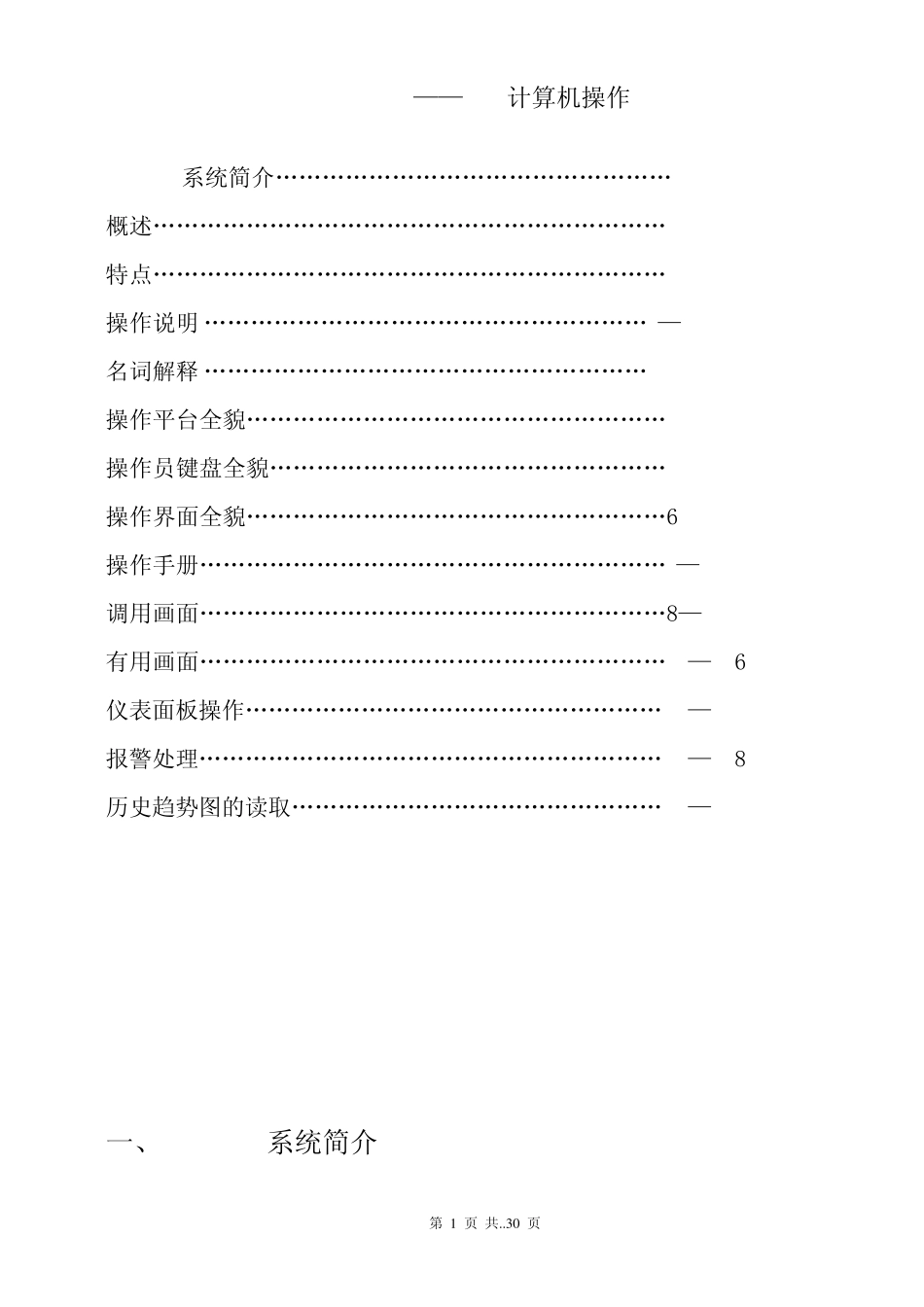

第 1 页 共..3 0 页 CS3000——DCS计算机操作 CS3000系统简介„„„„„„„„„„„„„„„„„2 概述„„„„„„„„„„„„„„„„„„„„„„2 特点„„„„„„„„„„„„„„„„„„„„„„2 操作说明 „„„„„„„„„„„„„„„„„„„3—29 名词解释 „„„„„„„„„„„„„„„„„„„ 3 操作平台全貌„„„„„„„„„„„„„„„„„„4 操作员键盘全貌„„„„„„„„„„„„„„„„„5 操作界面全貌„„„„„„„„„„„„„„„„„„6 操作手册„„„„„„„„„„„„„„„„„„„„7—31 调用画面„„„„„„„„„„„„„„„„„„„„8—13 有用画面„„„„„„„„„„„„„„„„„„„„14—16 仪表面板操作„„„„„„„„„„„„„„„„„„17—21 报警处理„„„„„„„„„„„„„„„„„„„„22—28 历史趋势图的读取„„„„„„„„„„„„„„„„29—31 一、 CS3000系统简介 第 2 页 共..3 0 页 1． 概述 日本横河公司的CENTUM CS3000 DCS系统。装置内所有仪表及安全监测信号全部进入DCS系统。CS3000操作平台类似于Windows操作平台，它包括系统控制站和若干人机界面站，以鼠标及键盘操作为主。 2． 特点 2.1 监控点可以由多个HIS（Human Interface Station）同时操作，每个HIS也可以同时操作多个监控点（可以是不同岗位的多个监控点）。 2.2 CS3000系统的处理能力非常强大，它可以处理100,000tags(工位号)、2,500幅画面（包括各种监控画面），每幅画面上可显示多达400个数据。 2.3 人机界面比较好。选用Windows NT作为操作系统，采用X—Windows（多画面）技术，类似一般的PC机。可根据工艺的要求，实现各种友好的控制监测画面。比如它可以用棒图动态显示液/界位的变化；采用颜色、闪烁、声音等手段提醒操作人员发生过程报警及高低级别；单点操作采用Faceplate（面板）类似于常规仪表的柱状液晶显示，监视及操作较直观。 2.4 CS3000系统具有强大的数据处理能力，足以完成一般生产所需的数据运算、统计要求，并能对生产数据实时打印输出。 2.5 正常生产中可按需求在线修改组态，更好地服务于生产。 第 3 页 共..3 0 页 二、操作说明 1． 名词解释： 1.1过程报警（Process Alarm）：过程报警该钮显亮，点击出现报警信息的窗口。 1.2系统报警(System Alarm)：系统报警时，该钮闪亮，点击弹出系统报警信息...
