CS3000系统组态资料

CS3000系统组态资料_第1页
1/65
CS3000系统组态资料_第2页
2/65
CS3000系统组态资料_第3页
3/65

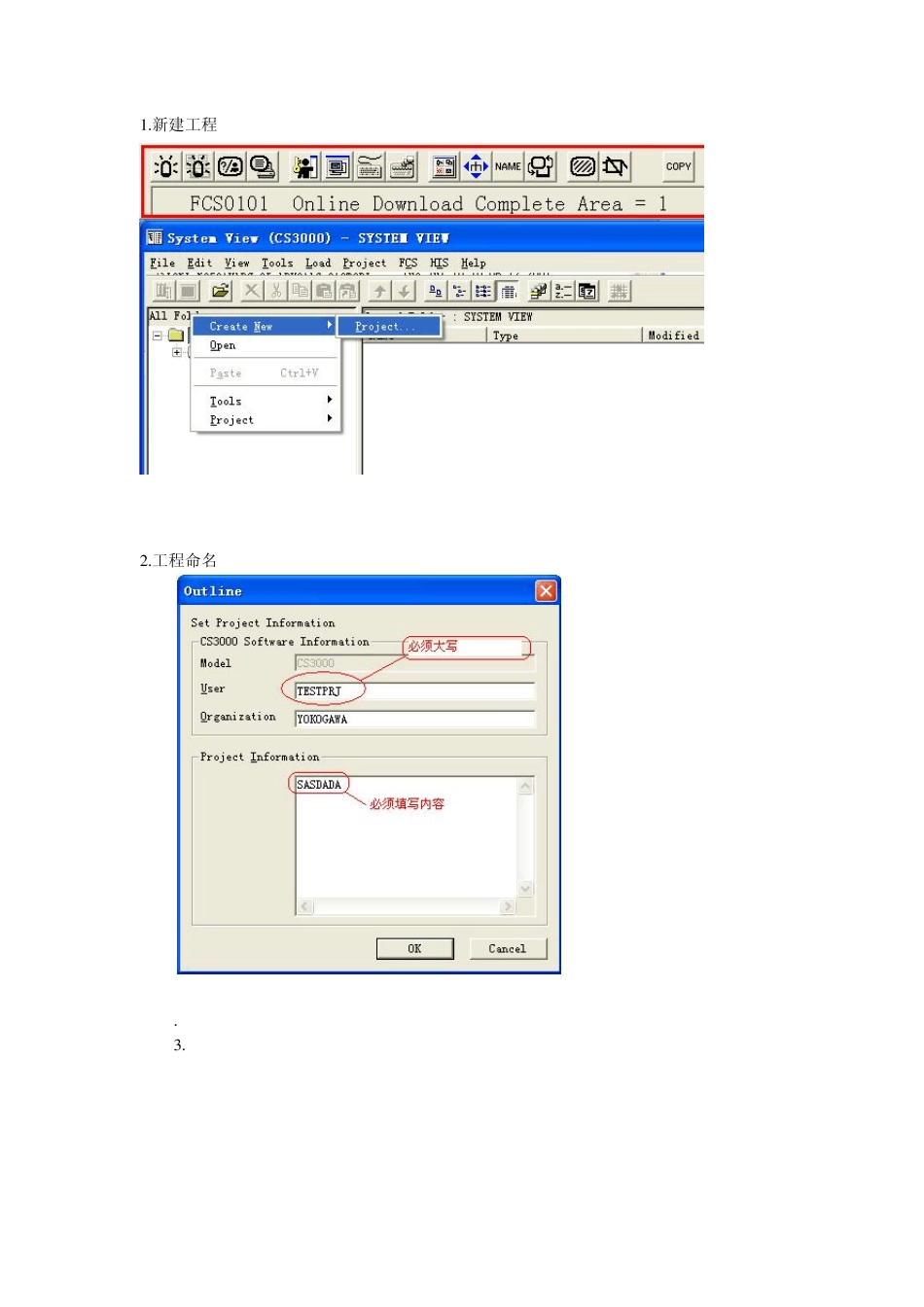

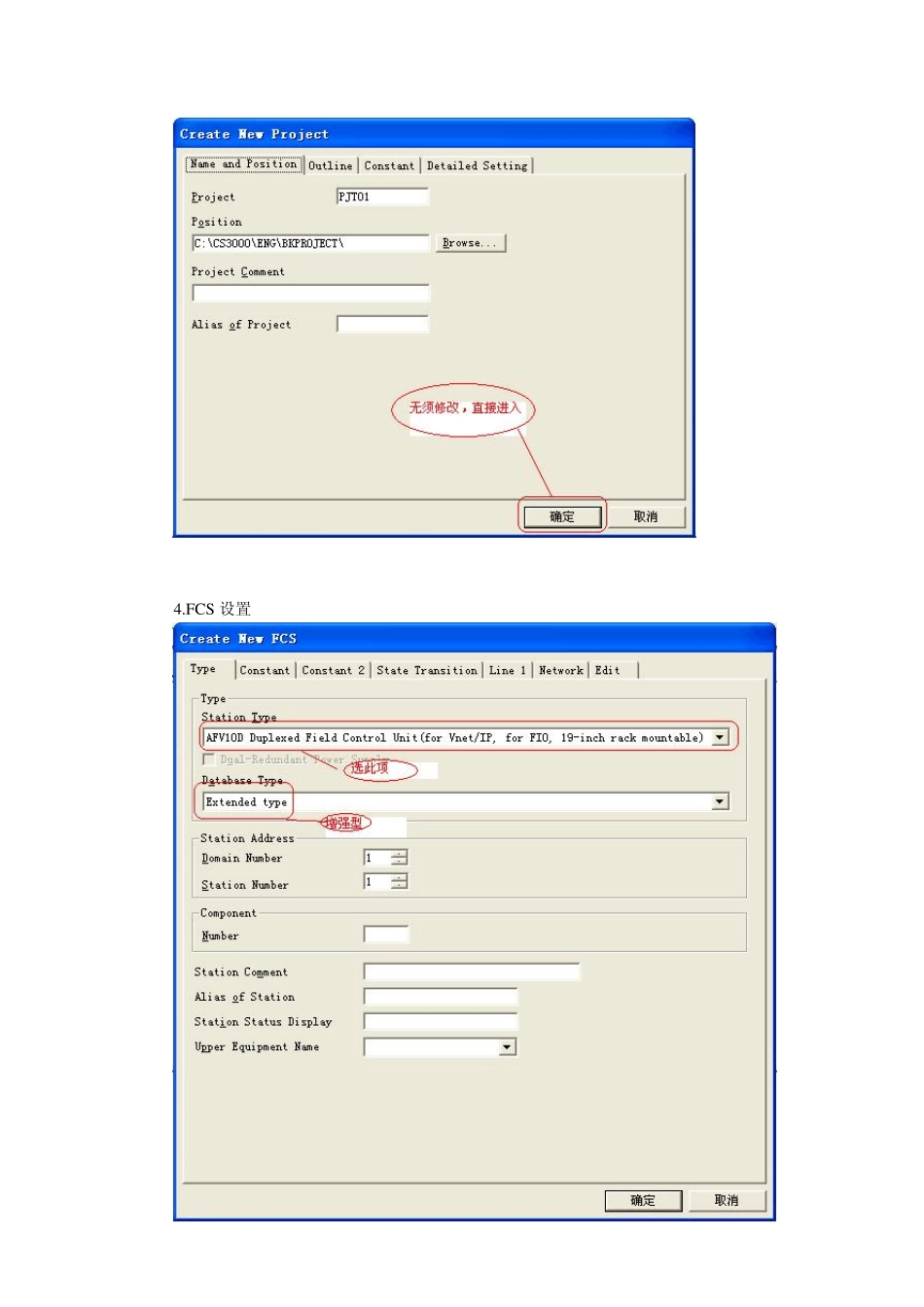

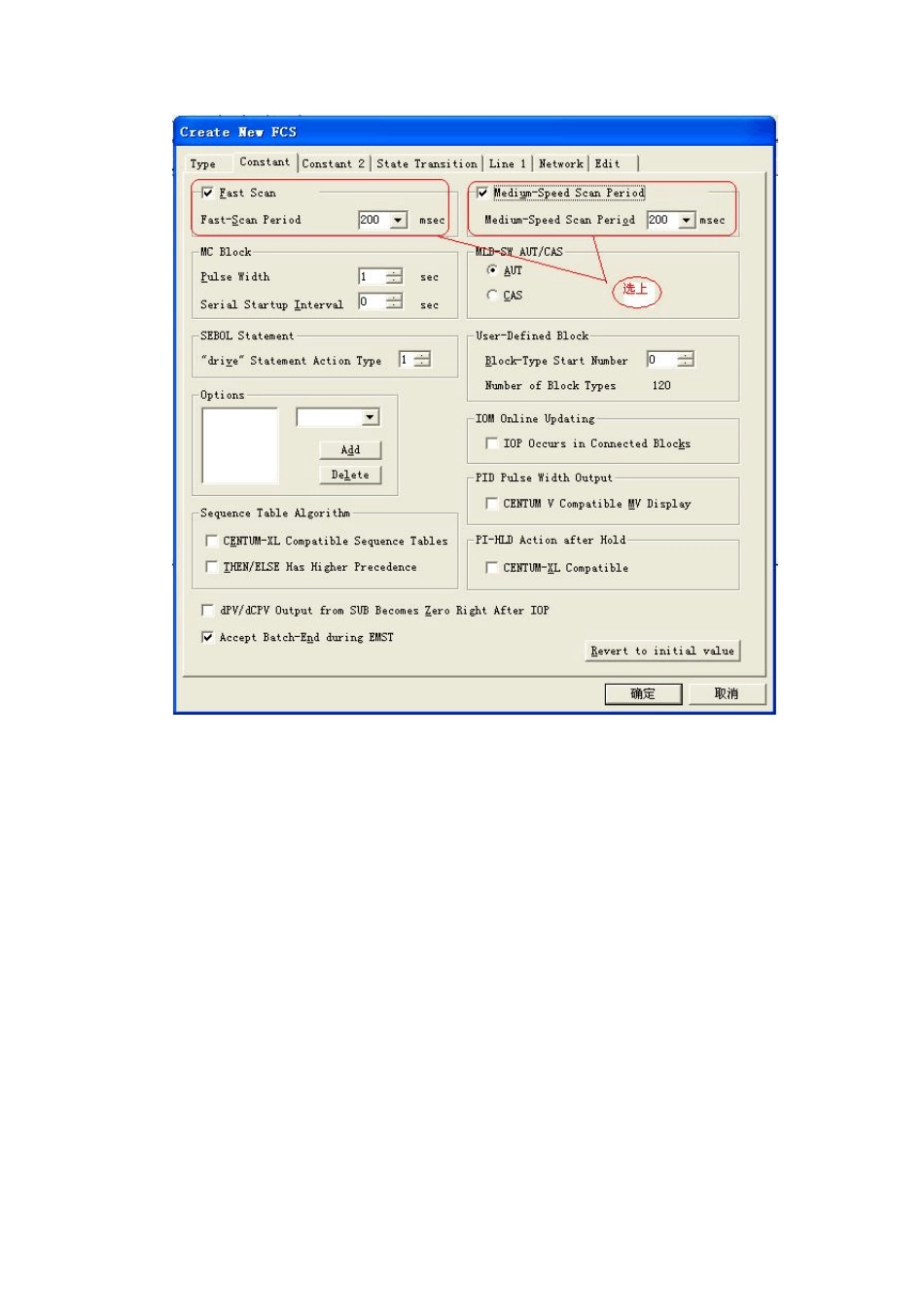

1 .新建工程 2 .工程命名 . 3 . 4.FCS设置 FCS 设置完毕,确定退出。 5.创建 HIS 站 设置完毕,确定关闭。 6.创建 NODE 默认设置,确定退出, 本地NODE 建满之后,可以在建立远程NODE。先建立远程NODE 的通讯卡 接下来建立远程 NODE 依次建立12、13、14、15NODE 在第9 个本地NODE 上再建立一个远程通讯卡,然后再下挂一个远程NODE 7.建立I/O 卡件(建立几个典型常用的 I/O 卡件) 建立AAI143 卡件 建立AAI543 卡件 在N O DE2 上建立冗余的 AAI143 和 AAI543 卡件 建立AAR145 和冗余的AAR145 卡件 建数字量输入卡件A D V 151,非冗于及冗于 建立数字量输出卡件A D V 551,非冗于及冗于 8.在已建好的卡件中建立通道 给 AAI143 填加通道 向AAI143 冗于卡件中填加工位号 向非冗于卡件AAI543 中填加工位号 向冗于的AAI543 卡件中填加工位号 向AAR145 非冗于卡件中填加工位号 向冗余的AAR145 卡件中填加工位号 想数字量卡件A D V 151 中填加工位号 建立数字量冗余卡件 A D V 151 的工位号 向非冗余数字量输出卡件A D V 551 中填加工位号 向冗余数字量输出卡件A D V 551 中填加工位号 9.建立一个简单控制回路,单P ID 控制回路。 进入仿真窗口 实现PID 自动调节仿真,需要将 PV I 功能块删除,然后再仿真即可 1 0 .建立一个串级控制回路 编译成功后存储。接下来为了调试方便,要在操作站上建立一个控制回路组,具体操作步骤如下: 依次填写好后,存储退出 启动仿真 进行调试即可。 1 1 .分程控制讲解。 为调试方便,建立一个回路组窗口 注意:在 SPLIT 功能块的属性里必须做如下定义: 趋势功能: 趋势的记录功能,能将现场采集的温度,压力,流量等现场过程数据在HIS上进行图形的显示,可以察其曲线的改变,通过观察变化曲线,这对于现场安全高效的生产非常有效。 1.CS3000 系统的结构图和容量介绍 每个HIS 中有50 个趋势块……,而每个趋势块具有16 组 如下图: 每组有八笔趋势 在这50 个趋势块中,20 个可以用来自身的HIS 数据采集和记录,30 个可以用来调用其他操作站趋势记录。 具体操作如下:单击右键 2 .趋势的采样周期和记录时间 表示每一个趋势块中,采样的时间间隔,具体有1minu te,2minu tes,5minu tes,10 minu tes ,1 second ,10 seconds 这几种情况,其中1s 和10s 这两种被称为高速扫...
