CSC2000(V2)运行手册(北京四方)

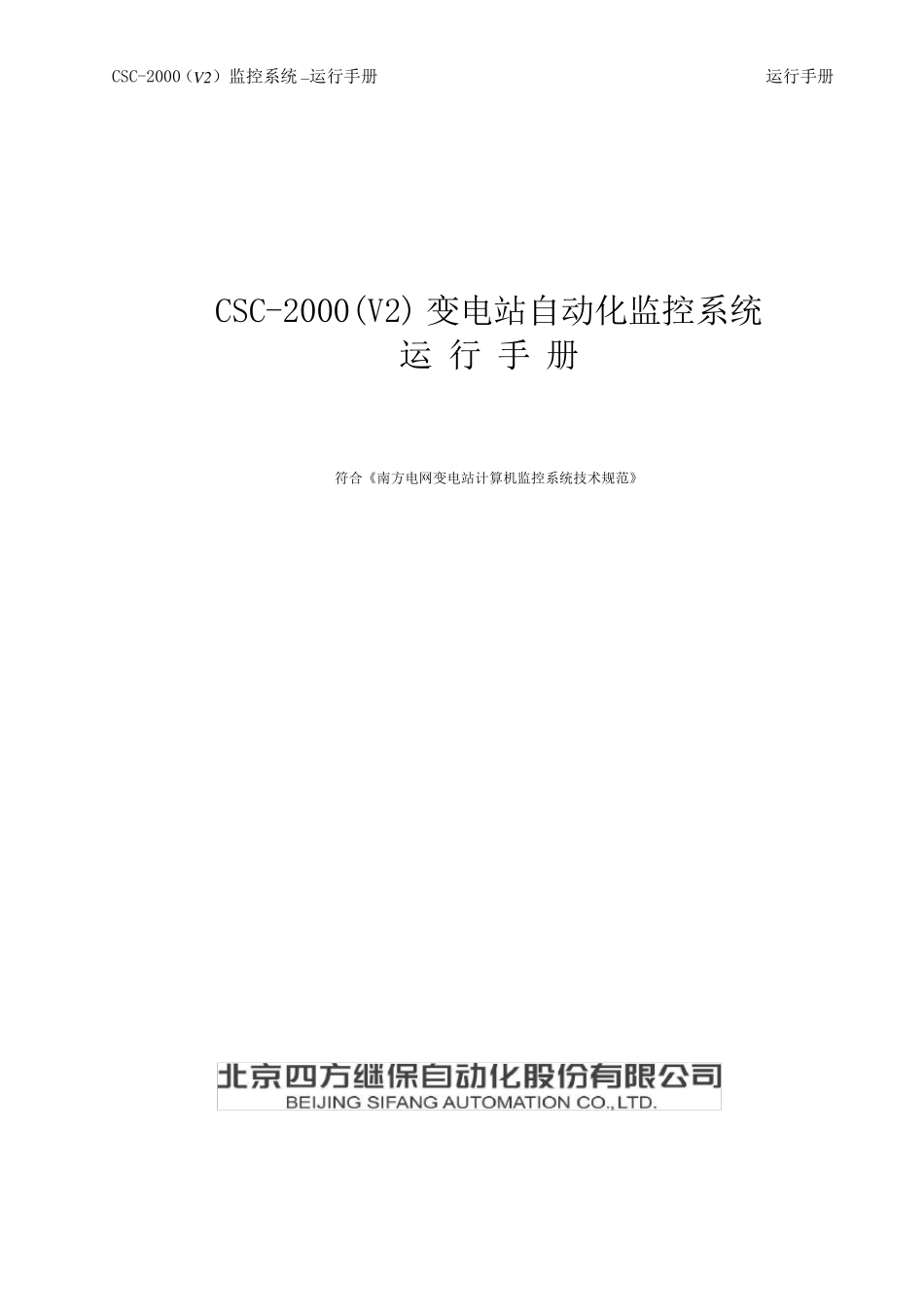

CSC2000(V2)运行手册(北京四方)_第1页
1/84

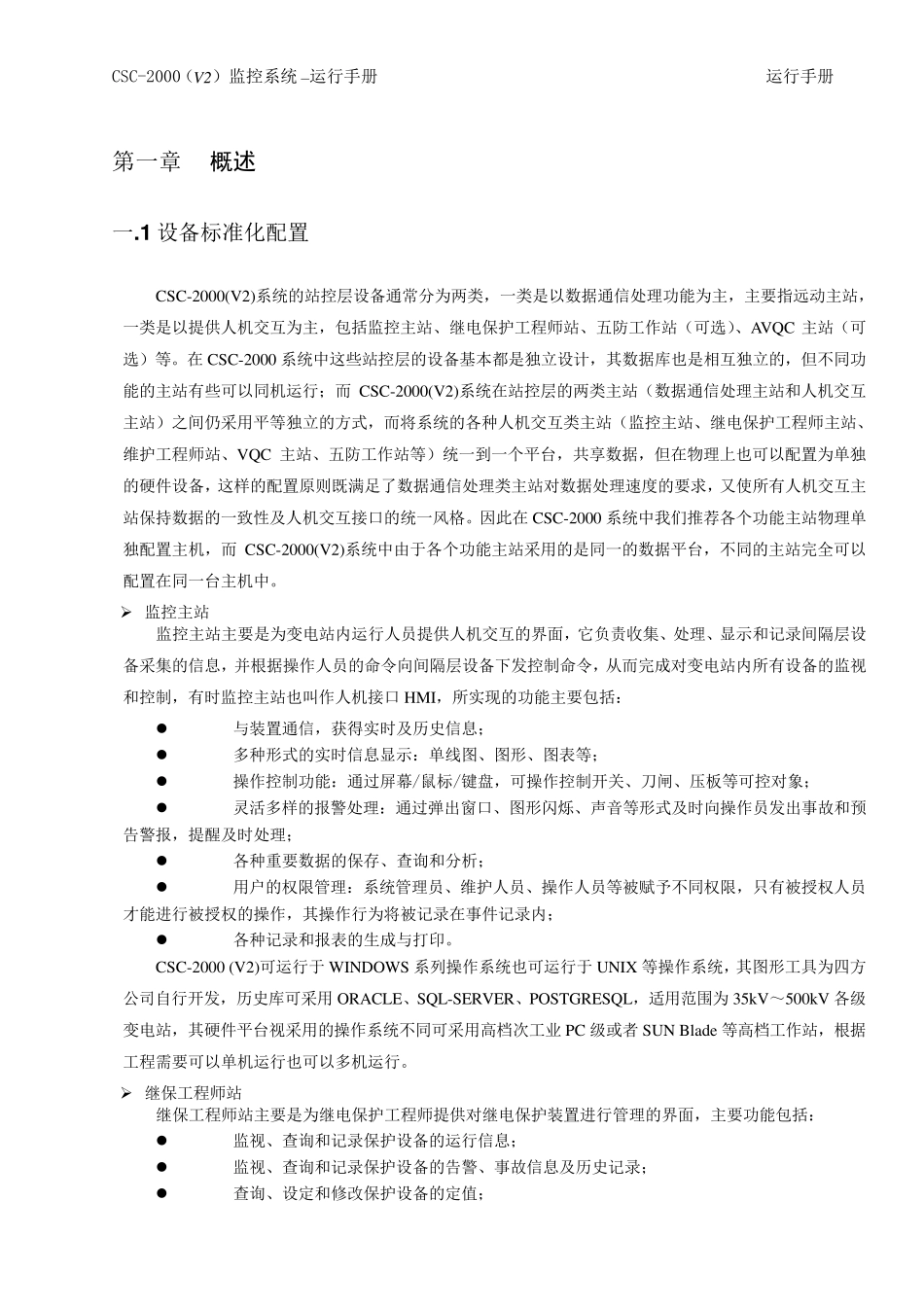

CSC2000(V2)运行手册(北京四方)_第2页
2/84

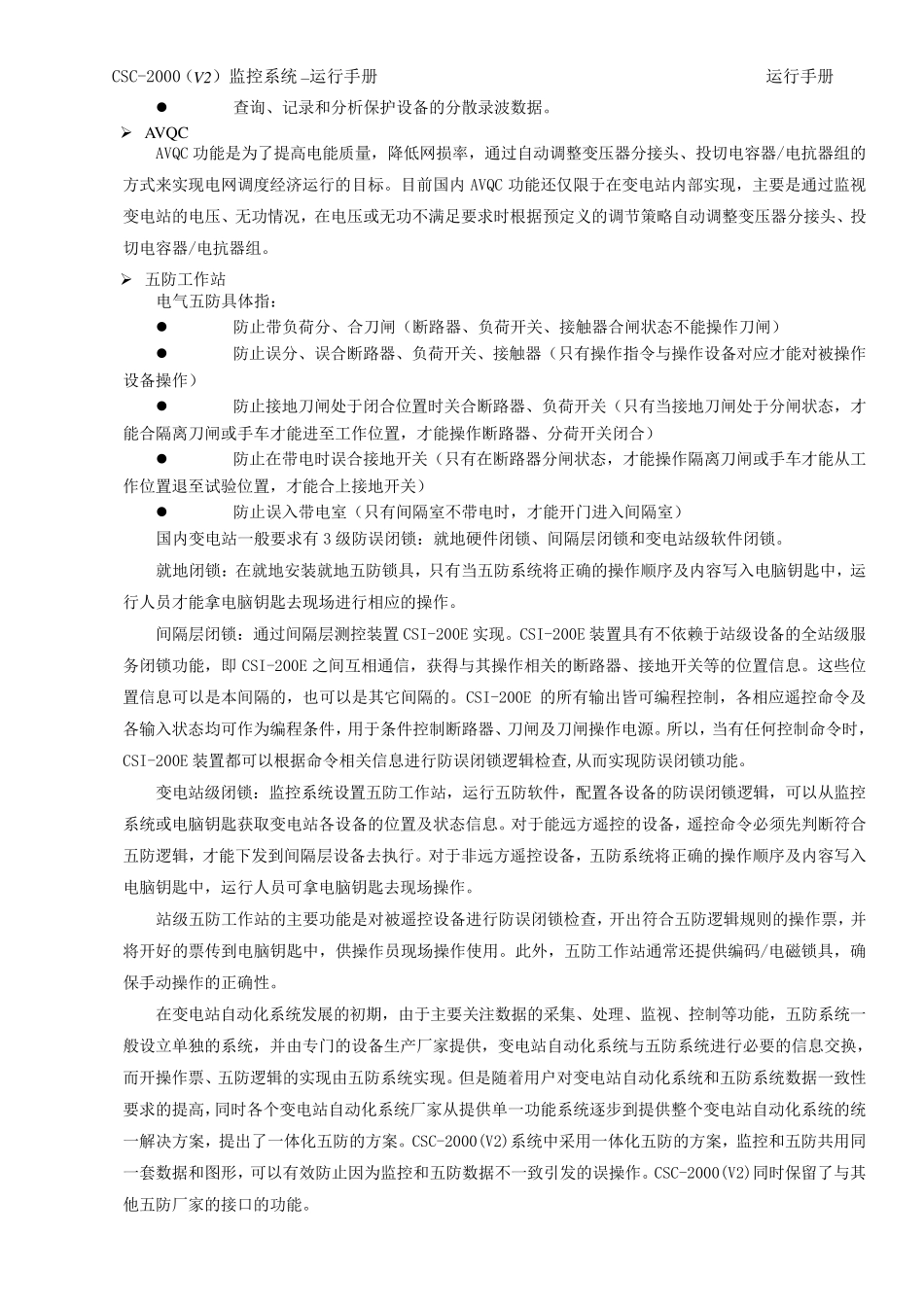

CSC2000(V2)运行手册(北京四方)_第3页
3/84
CSC-2000(V2)监控系统 –运行手册 运行手册 CSC-2000(V2) 变电站自动化监控系统 运 行 手 册 符合《南方电网变电站计算机监控系统技术规范》 CSC-2000(V2)监控系统 –运行手册 运行手册 第一章 概述 一.1 设备标准化配置 CSC-2000(V2)系统的站控层设备通常分为两类,一类是以数据通信处理功能为主,主要指远动主站,一类是以提供人机交互为主,包括监控主站、继电保护工程师站、五防工作站(可选)、AVQC 主站(可选)等。在 CSC-2000 系统中这些站控层的设备基本都是独立设计,其数据库也是相互独立的,但不同功能的主站有些可以同机运行;而 CSC-2000(V2)系统在站控层的两类主站(数据通信处理主站和人机交互主站)之间仍采用平等独立的方式,而将系统的各种人机交互类主站(监控主站、继电保护工程师主站、维护工程师站、VQC 主站、五防工作站等)统一到一个平台,共享数据,但在物理上也可以配置为单独的硬件设备,这样的配置原则既满足了数据通信处理类主站对数据处理速度的要求,又使所有人机交互主站保持数据的一致性及人机交互接口的统一风格。因此在 CSC-2000 系统中我们推荐各个功能主站物理单独配置主机,而 CSC-2000(V2)系统中由于各个功能主站采用的是同一的数据平台,不同的主站完全可以配置在同一台主机中。 ➢ 监控主站 监控主站主要是为变电站内运行人员提供人机交互的界面,它负责收集、处理、显示和记录间隔层设备采集的信息,并根据操 作人员的命 令 向 间隔层设备下 发 控制 命 令 ,从 而完成 对变电站内所有设备的监视和控制 ,有时 监控主站也叫 作人机接口HMI,所实 现 的功能主要包括:  与 装 置通信,获 得 实 时 及历 史 信息;  多 种形 式的实 时 信息显示: 单线 图 、图 形 、图 表 等;  操 作控制 功能: 通过 屏 幕 /鼠 标/键 盘 ,可操 作控制 开 关 、刀 闸 、压 板 等可控对象 ;  灵 活 多 样的报 警 处理: 通过 弹 出 窗 口、图 形 闪 烁 、声 音 等形 式及时 向 操 作员发 出 事 故 和预告 警 报 ,提醒 及时 处理;  各种重 要数据的保存 、查 询 和分析 ;  用户 的权 限 管 理: 系统管 理员、维护人员、操 作人员等被 赋 予 不同权 限 ,只 有被 授 权 人员才 能进 行被 授 权 的操 作,其操 作行为将被 记录在事 件...
