CSC237A数字式电动机综合保护测控装置说明书

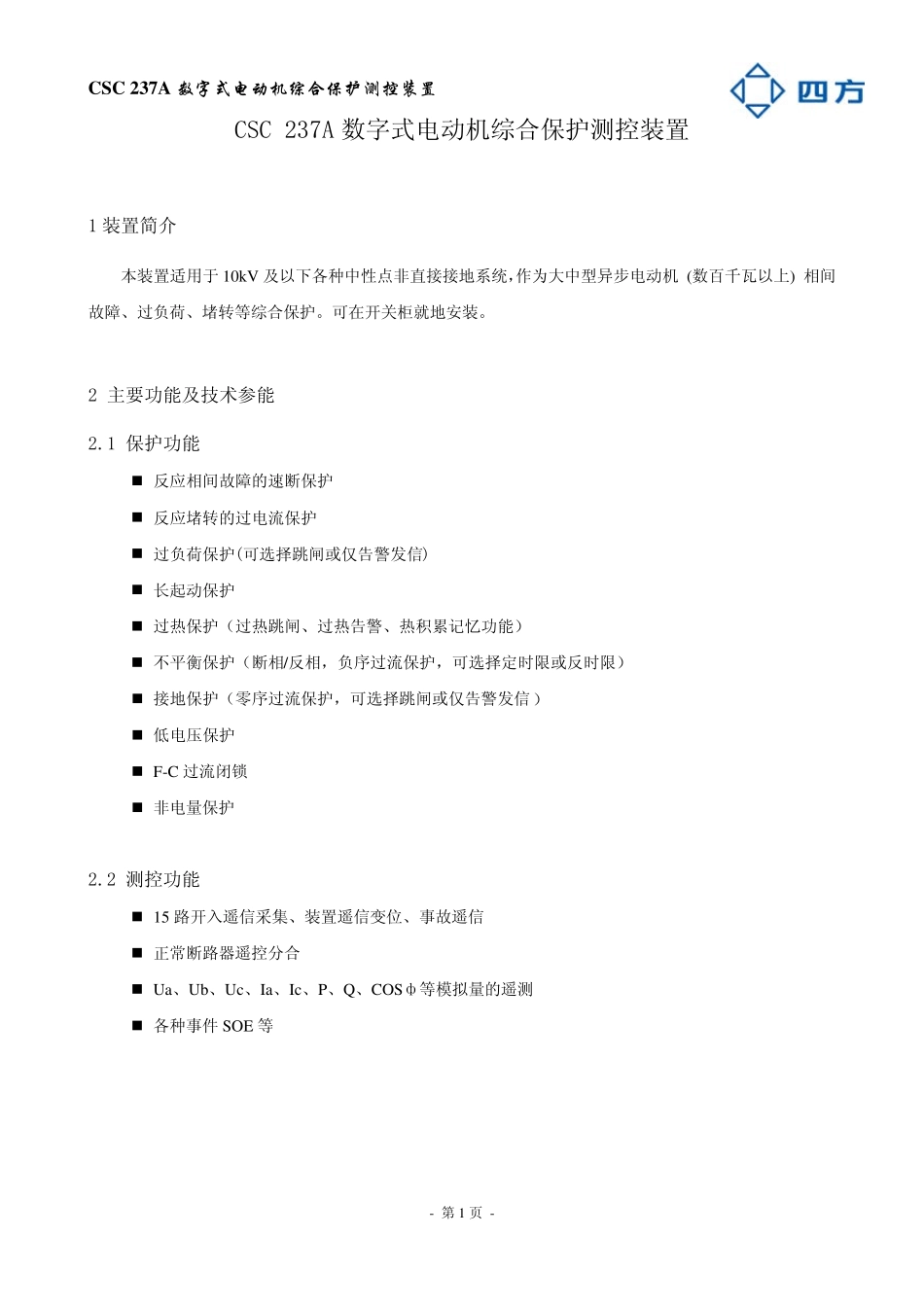

CSC237A数字式电动机综合保护测控装置说明书_第1页
1/16

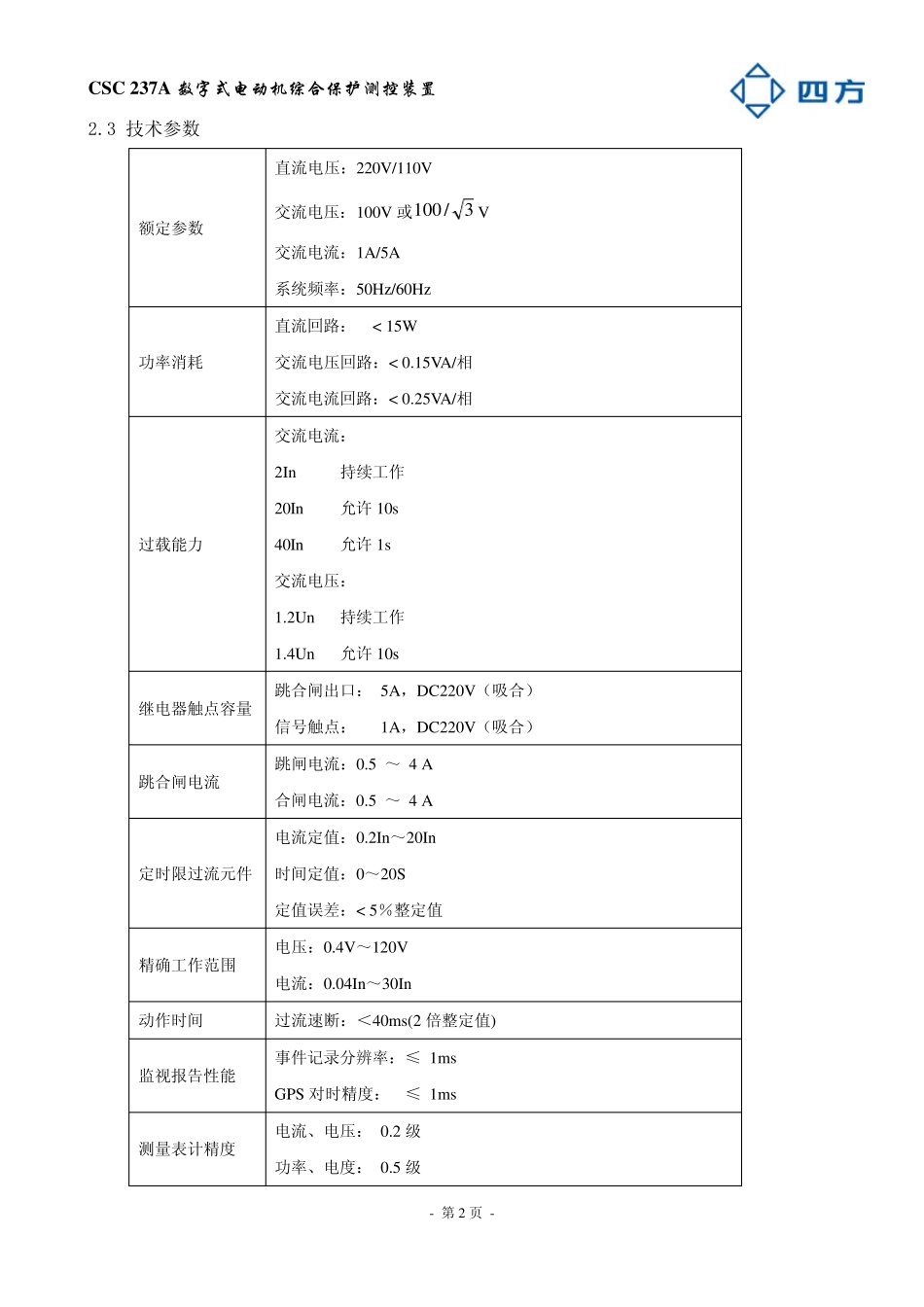

CSC237A数字式电动机综合保护测控装置说明书_第2页
2/16

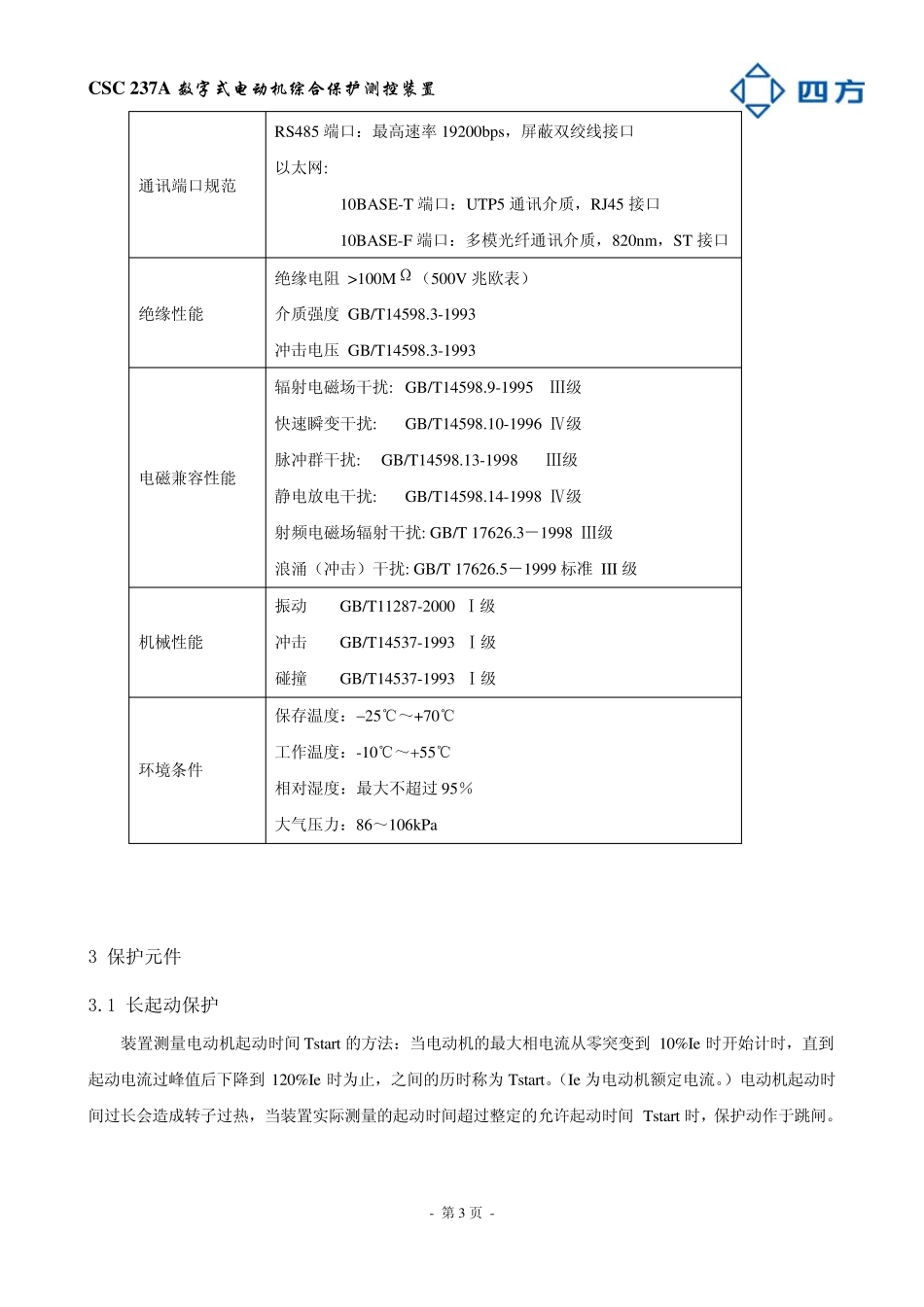

CSC237A数字式电动机综合保护测控装置说明书_第3页
3/16
CSC 237A 数字式电动机综合保护测控装置 - 第1 页 - CSC 237A 数字式电动机综合保护测控装置 1 装置简介 本装置适用于10kV 及以下各种中性点非直接接地系统,作为大中型异步电动机 (数百千瓦以上) 相间故障、过负荷、堵转等综合保护。可在开关柜就地安装。 2 主要功能及技术参能 2.1 保护功能  反应相间故障的速断保护   反应堵转的过电流保护  过负荷保护(可选择跳闸或仅告警发信)  过热保护(过热跳闸、过热告警、热积累记忆功能) 长起动保护  不平衡保护(断相/反相,负序过流保护,可选择定时限或反时限)  接地保护(零序过流保护,可选择跳闸或仅告警发信 低电压保护 )  F-C 过流闭锁  非电量保护 2.2 测控功能  15 路开入遥信采集、装置遥信变位、事故遥信  正常断路器遥控分合  Ua、Ub、Uc、Ia、Ic、P、Q、COSф等模拟量的遥测  各种事件 SOE 等 CSC 237A 数字式电动机综合保护测控装置 - 第2 页 - 2.3 技术参数 额定参数 直流电压:220V/110V 交流电压:100V 或 3/100V 交流电流:1A/5A 系统频率:50Hz/60Hz 功率消耗 直流回路: < 15W 交流电压回路:< 0.15VA/相 交流电流回路:< 0.25VA/相 过载能力 交流电流: 2In 持续工作 20In 允许10s 40In 允许1s 交流电压: 1.2Un 持续工作 1.4Un 允许10s 继电器触点容量 跳合闸出口: 5A,DC220V(吸合) 信号触点: 1A,DC220V(吸合) 跳合闸电流 跳闸电流:0.5 ~ 4 A 合闸电流:0.5 ~ 4 A 定时限过流元件 电流定值:0.2In~20In 时间定值:0~20S 定值误差:< 5%整定值 精确工作范围 电压:0.4V~120V 电流:0.04In~30In 动作时间 过流速断:<40ms(2 倍整定值) 监视报告性能 事件记录分辨率:≤ 1ms GPS 对时精度: ≤ 1ms 测量表计精度 电流、电压: 0.2 级 功率、电度: 0.5 级 CSC 237A 数字式电动机综合保护测控装置 - 第3 页 - 通讯端口规范 RS485 端口:最高速率19200bps,屏蔽双绞线接口 以太网: 10BASE-T 端口:UTP5 通讯介质,RJ45 接口 10BASE-F 端口:多模光纤通讯介质,820nm,ST 接口 绝缘性能 绝缘电阻 >100MΩ(500V 兆欧表) 介质强度 GB/T14598.3-1993 冲击电压 GB/T14598.3-1993 电磁兼容性能 辐射电磁场干扰: GB/T14598.9-1995 Ⅲ级 快速瞬变干扰: GB/T14598.10...
