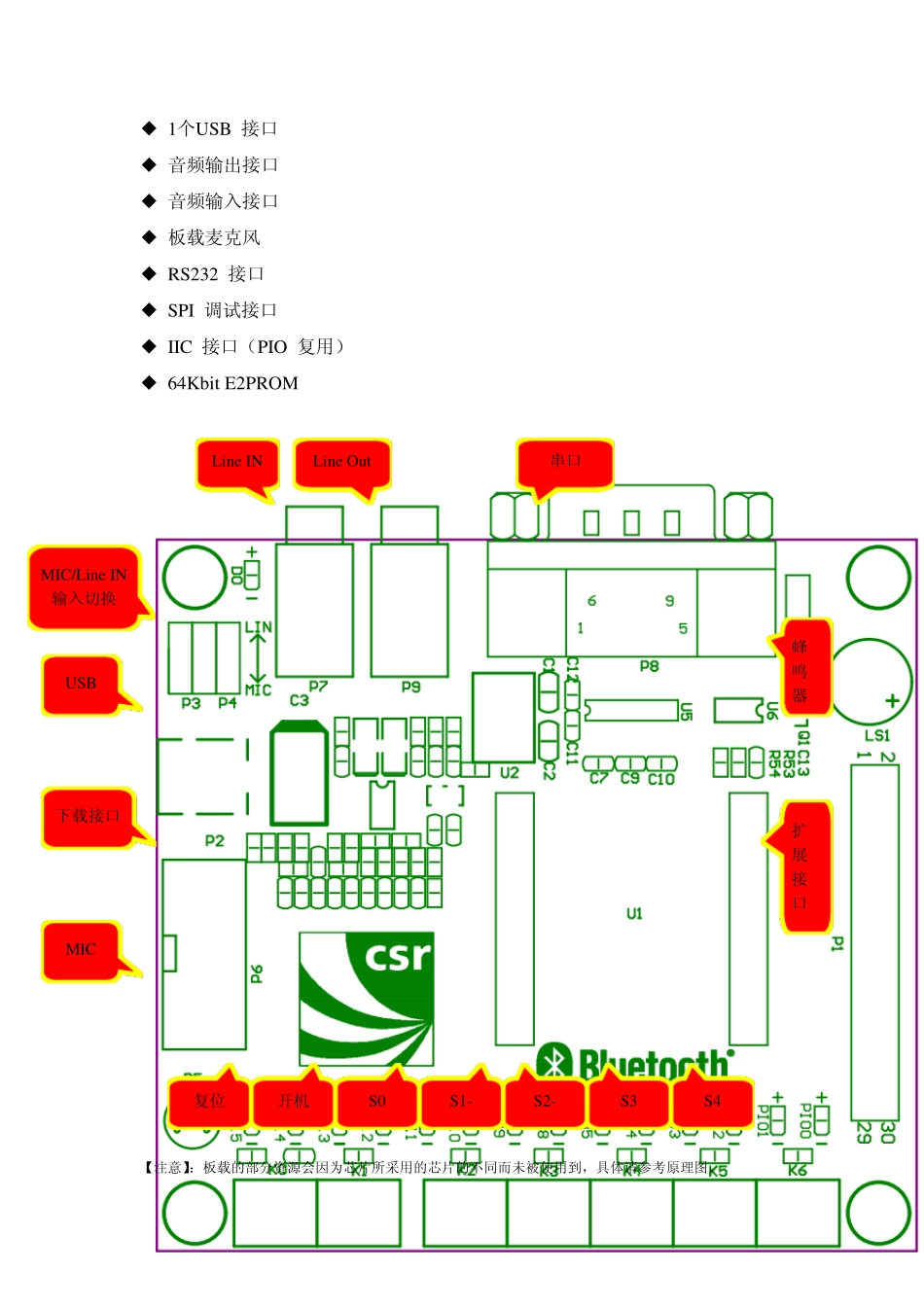

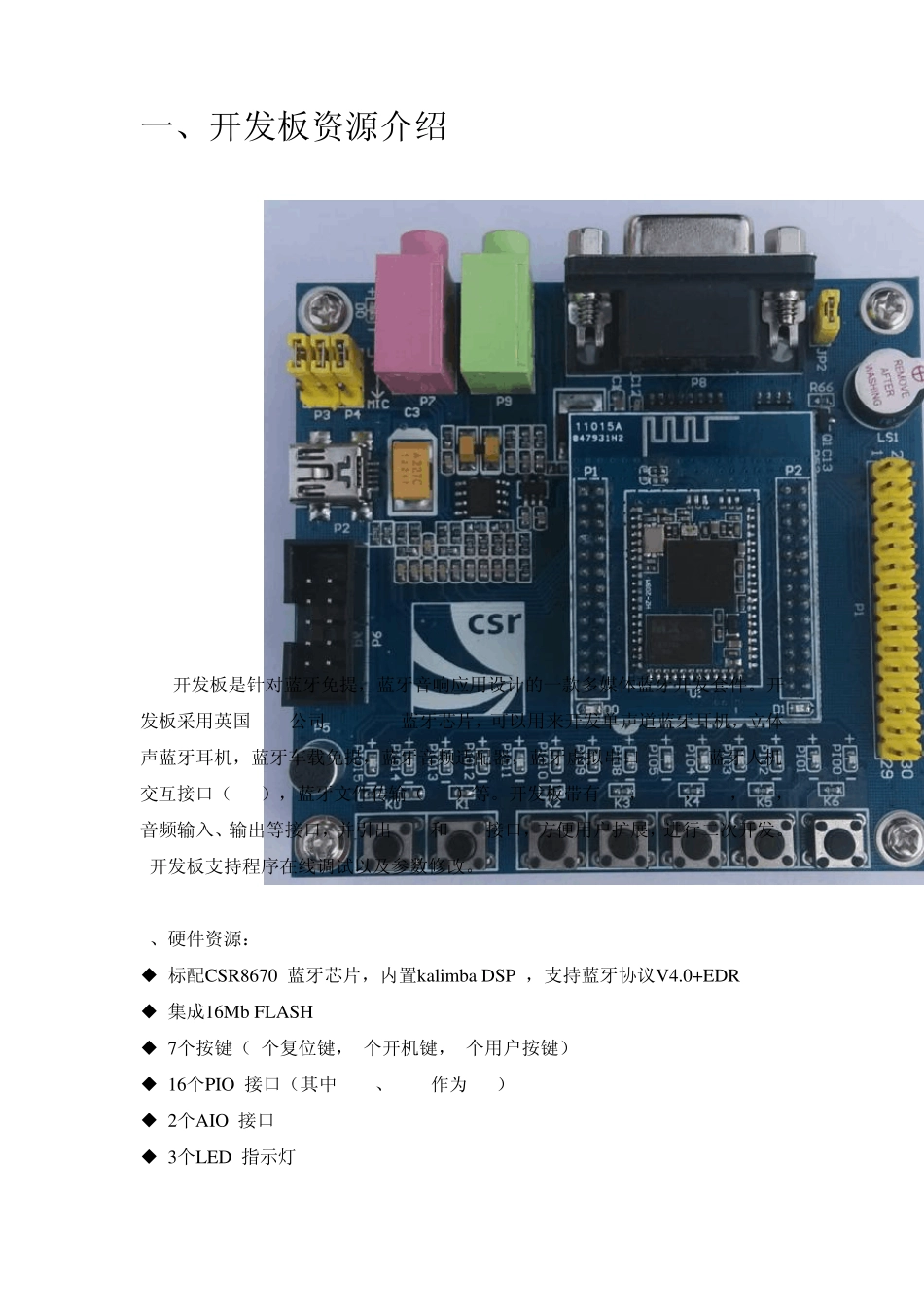

CSR8670 开发板 使 用 说 明 书 一、开发板资源介绍 开发板是针对蓝牙免提，蓝牙音响应用设计的一款多媒体蓝牙开发套件。开发板采用英国CSR 公司CSR8670 蓝牙芯片，可以用来开发单声道蓝牙耳机，立体声蓝牙耳机，蓝牙车载免提，蓝牙音频适配器，蓝牙虚拟串口(SPP), 蓝牙人机交互接口（HID），蓝牙文件传输（FTP）等。开发板带有USB，UART，I2C，PCM，音频输入、输出等接口，并引出PIO 和AIO 接口，方便用户扩展，进行二次开发。I开发板支持程序在线调试以及参数修改。 1、硬件资源： ◆ 标配CSR8670 蓝牙芯片，内置kalim ba DSP ，支持蓝牙协议V4.0+EDR ◆ 集成16Mb FLASH ◆ 7个按键（1个复位键，1个开机键，5个用户按键） ◆ 16个PIO 接口（其中PIO6、PIO7作为I2C） ◆ 2个AIO 接口 ◆ 3个LED 指示灯 ◆ 1个USB 接口 ◆ 音频输出接口 ◆ 音频输入接口 ◆ 板载麦克风 ◆ RS232 接口 ◆ SPI 调试接口 ◆ IIC 接口（PIO 复用） ◆ 64Kbit E2PROM 【注意】：板载的部分资源会因为芯片所采用的芯片的不同而未被使用到，具体请参考原理图。 Line IN Line Ou t 串口 蜂鸣器 S4 S3 S2- S1- S0 复位 开机 MIC 下载接口 MIC/Line IN 输入切换 USB 扩展接口 二、硬件连接和使用 1、请参照上图，将下载线通过 10PIN 的排线和开发板连接，将 MINI-U SB 线连接下载线并接到电脑，此时板子左上方的红色 LED 灯会亮，说明开发板已经正常上电。 【注意】： 1. 本开发板将 VREN 开机信号单独连接到一个按键作为开机用，所以在使用 bluelab 或pstool 连接开发板时，请务必按下改开机键不放，否则将会导致软件无法读取芯片的现象,bluelab 会提示 "Unable to query BlueCore over SPI" 错误。 2. 使用 bluelab 下载调试程序时，请务先设置【Debug】菜单下的【Tansport】是否设置为USB，否则 bluelab 将会提示 "Unable to query BlueCore over SPI" 错误 二、资料目录介绍 随开发板提供给大家的资料包含以下目录，各个文件夹的内容，请见以下详细介绍，需要说明的是，我们的开发资料会不定期的更新，大家可每隔一段时间到我们提供的网盘链接获取最新的资料。 【Blu etooth 协议规范】：有关蓝牙规范的相关文档。 【CSR 内部培训资料】：有关 CSR 培训的相关文档，这写文档有很多的参考价值，是初学者入门的好资料。 【SDK】：这个是官...
