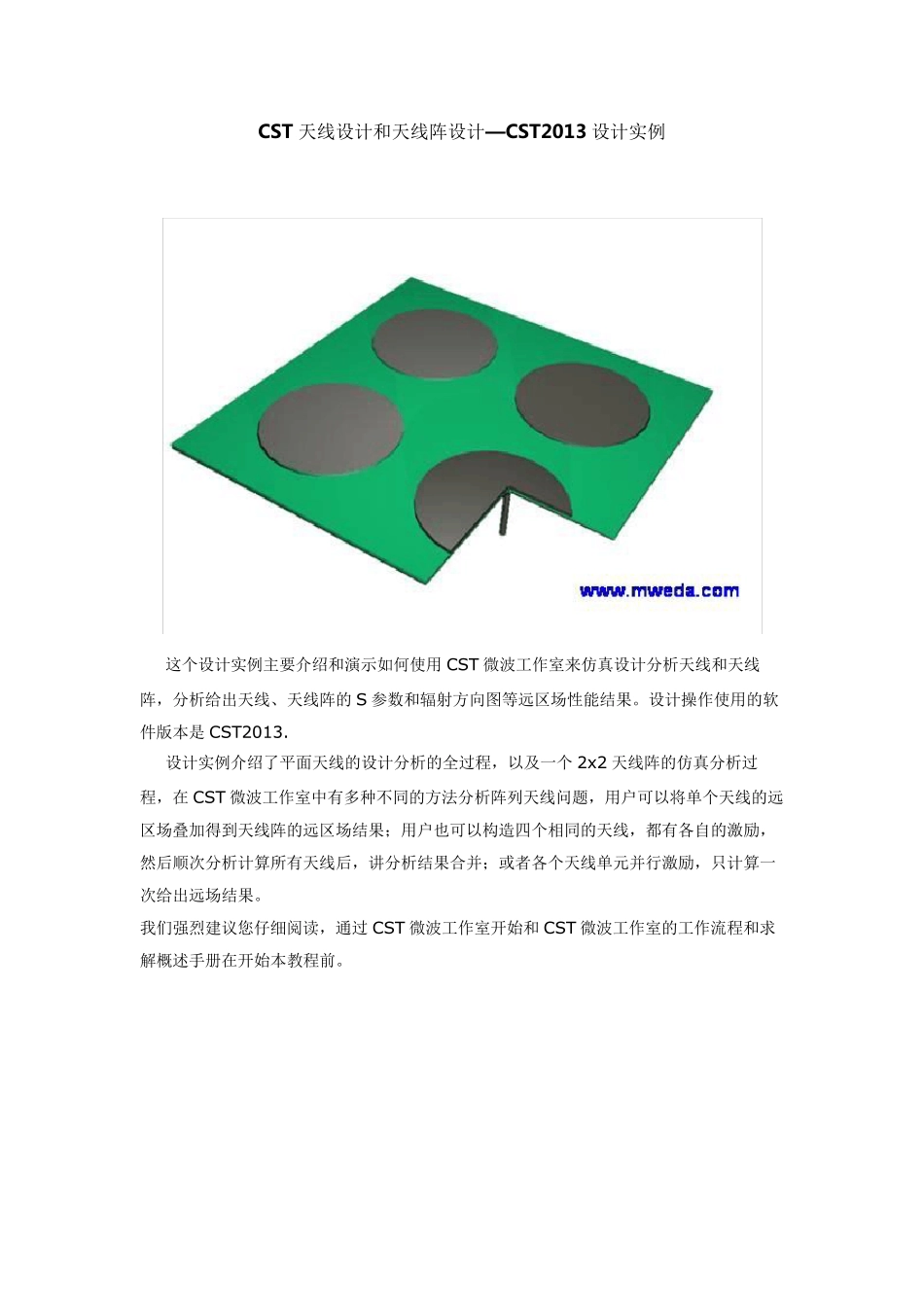

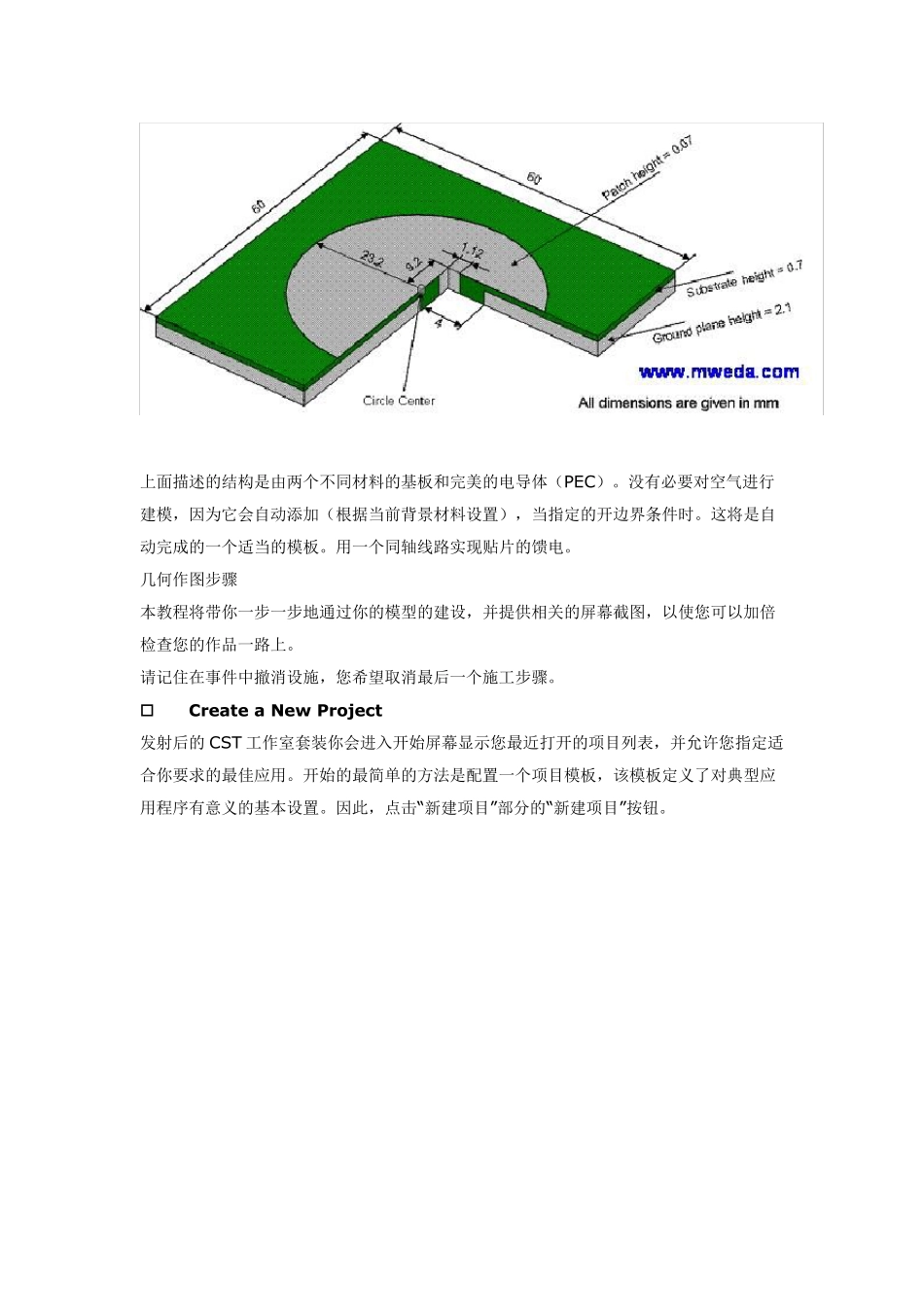

CST 天线设计和天线阵设计— CST2013 设计实例 这个设计实例主要介绍和演示如何使用CST 微波工作室来仿真设计分析天线和天线阵，分析给出天线、天线阵的 S 参数和辐射方向图等远区场性能结果。设计操作使用的软件版本是 CST2013. 设计实例介绍了平面天线的设计分析的全过程，以及一个2x2 天线阵的仿真分析过程，在 CST 微波工作室中有多种不同的方法分析阵列天线问题，用户可以将单个天线的远区场叠加得到天线阵的远区场结果；用户也可以构造四个相同的天线，都有各自的激励，然后顺次分析计算所有天线后，讲分析结果合并；或者各个天线单元并行激励，只计算一次给出远场结果。 我们强烈建议您仔细阅读，通过 CST 微波工作室开始和CST 微波工作室的工作流程和求解概述手册在开始本教程前。 上面描述的结构是由两个不同材料的基板和完美的电导体（PEC）。没有必要对空气进行建模，因为它会自动添加（根据当前背景材料设置），当指定的开边界条件时。这将是自动完成的一个适当的模板。用一个同轴线路实现贴片的馈电。 几何作图步骤 本教程将带你一步一步地通过你的模型的建设，并提供相关的屏幕截图，以使您可以加倍检查您的作品一路上。 请记住在事件中撤消设施，您希望取消最后一个施工步骤。 Create a New Project 发射后的CST 工作室套装你会进入开始屏幕显示您最近打开的项目列表，并允许您指定适合你要求的最佳应用。开始的最简单的方法是配置一个项目模板，该模板定义了对典型应用程序有意义的基本设置。因此，点击“新建项目”部分的“新建项目”按 钮 。 接下来，你应该选择应用领域，这是微波和射频的例子在本教程中，然后选择工作流程，双击对应的输入。 对于贴片天线结构，请选择 Antennas Planar (Patch, Slot, etc.) Time Domain Solv er . 最后，请选择适合您的应用程序的单位。对于贴片天线结构，请选择尺寸如下： Dimensions: mm Frequency: GHz Time: ns 对于本教程中的具体应用，其他设置可以保持不变。在单击“下一步”按钮后，您可以给该项目模板一个名称，并回顾一个初始设置的摘要： 最后单击“完成”按钮以保存项目模板，并使用适当的设置创建新项目。CST 微波工作室会自动启动，由于应用领域的微波与射频的选择。 请注意：当您再次点击 File: New and Recent 您将看到最近定义的模板在项目模板部分的下方。为进一步的项目在同一应用领域，你可以简单地点击这...
