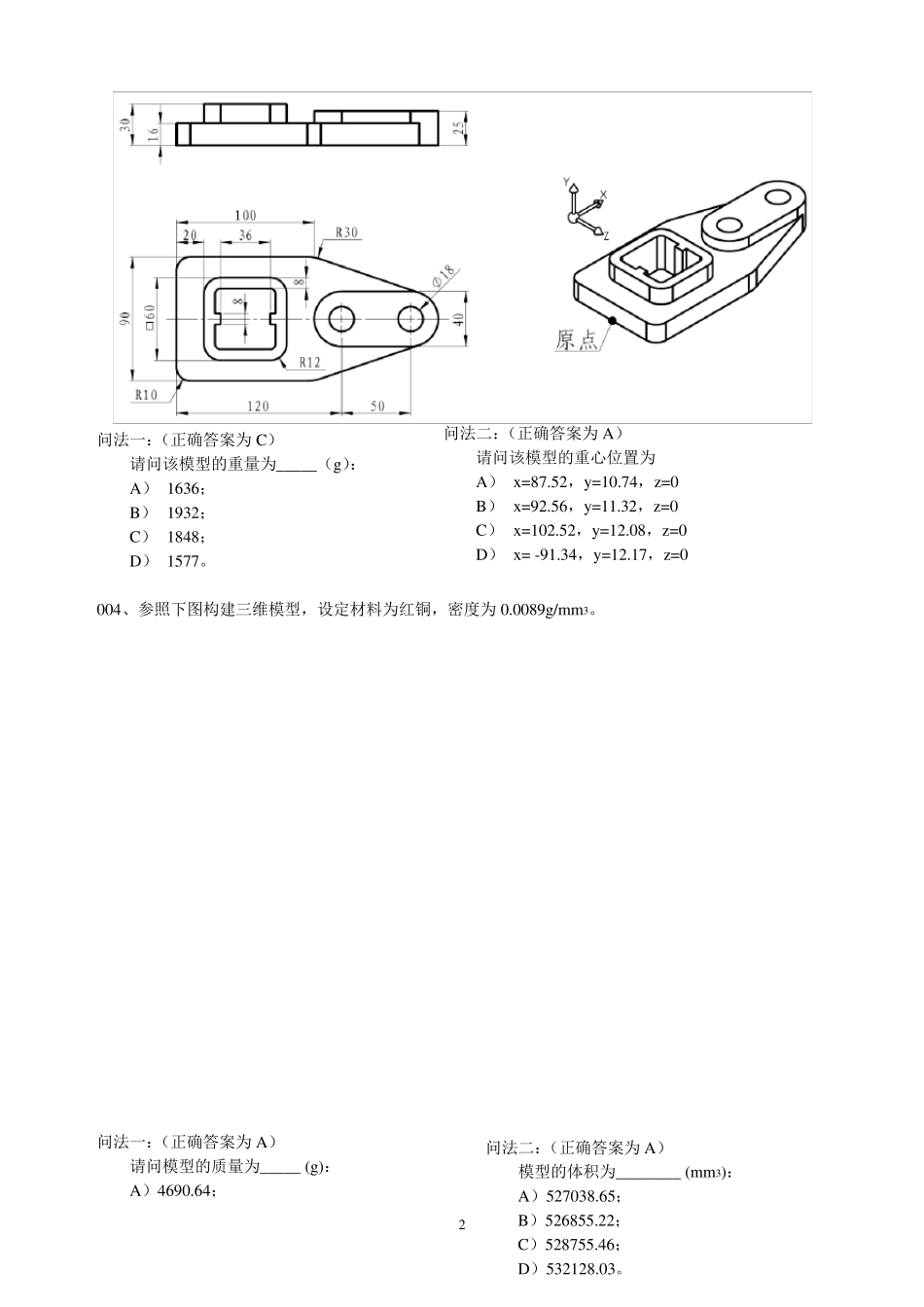

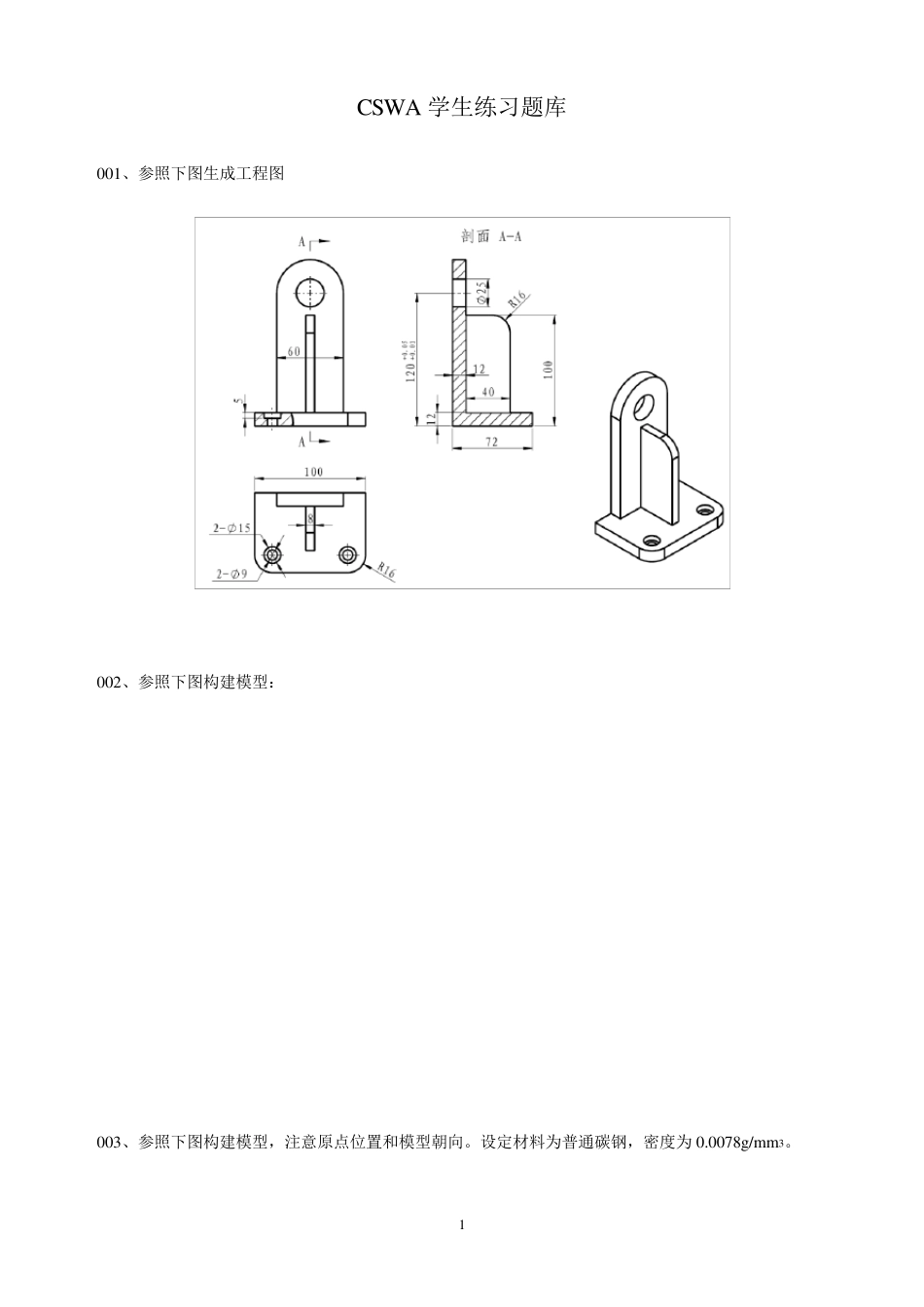

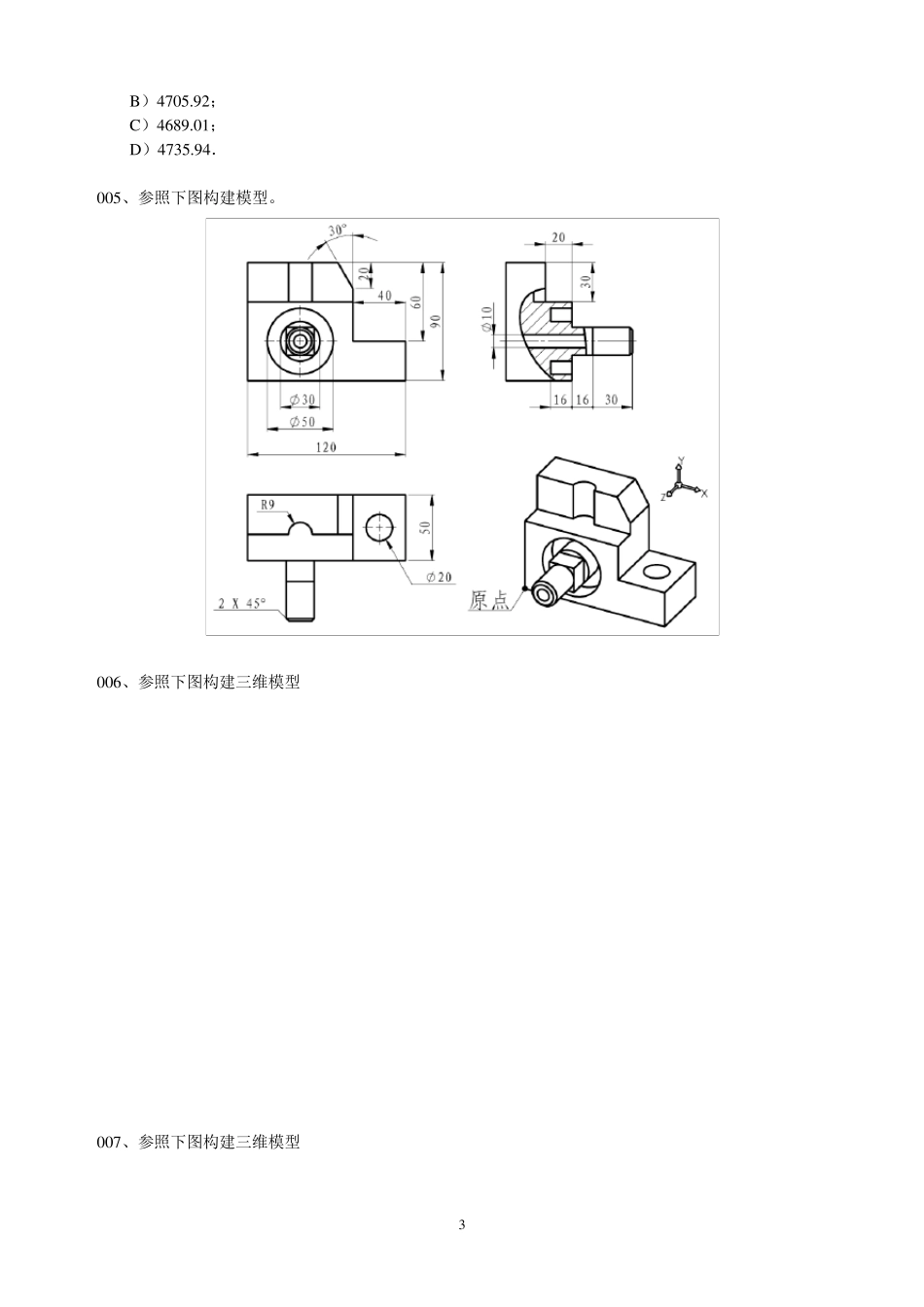

1 CSWA 学生练习题库 001、参照下图生成工程图 002、参照下图构建模型: 003、参照下图构建模型,注意原点位置和模型朝向。设定材料为普通碳钢,密度为 0.0078g/m m 3。 2 问法一:(正确答案为C) 请问该模型的重量为_____(g): A) 1636; B) 1932; C) 1848; D) 1577。 004、参照下图构建三维模型,设定材料为红铜,密度为0.0089g/mm3。 问法一:(正确答案为A) 请问模型的质量为_____ (g): A)4690.64; 问法二:(正确答案为A) 请问该模型的重心位置为 A) x=87.52,y=10.74,z=0 B) x=92.56,y=11.32,z=0 C) x=102.52,y=12.08,z=0 D) x= -91.34,y=12.17,z=0 问法二:(正确答案为A) 模型的体积为________ (mm3): A)527038.65; B)526855.22; C)528755.46; D)532128.03。 3 B)4705.92; C)4689.01; D)4735.94. 005、参照下图构建模型。 006、参照下图构建三维模型 007、参照下图构建三维模型 4 0 0 8 、参照下图构建三维模型 0 0 9 、参照下图构建三维模型,注意手柄和弯孔特征需采用扫描(切除)方式进行。 5 0 1 0 、参照下图构建三维模型,注意斜台上孔的中心线通过下方圆锥的顶点。 0 1 2 、参照下图构建三维模型 6 013、CSW A 模拟题 1 014、CSW A 模拟题 2 7 设定材质为普通碳钢,重量为8948.03 克。 015、CSW A 模拟题 3 附上三视图作参考。由于 CSW A 考试题目不提供三视图,因此建议学生在练习时只依靠前面的立体视图。 8 设定材料为普通碳钢,密度为0.0078g/m m 3。 则该模型的质量为6045.38g。体积为775048.71m m 3. 016、参照下图构建三维模型。 9 0 1 7 、参照下图构建三维模型:注意俯视图中的剖切区域采用手工草图方式绘制产生。 0 1 8 、参照下图建模并出工程图 10 019、参照下图构建三维模型。 020:参照下图构建三维模型,注意锥状螺旋沟槽端头部分为自然延伸。此题需要如下知识点: A、 锥形螺旋线 B、 基准面和 3D 直线等 1 1 0 2 1 、参照下图构建三维模型,注意设定螺纹、形位公差 0 2 2 、参照下图构建三维模型 12 023、参照下图构建三维模型。注意采用多实体方法独立设计内腔形态。 装配部分 024、参照下面工程图构建三维模型并组装。 注意:在 CSW A 中一般考察装配后的重心坐标。因此装配的坐标环境一定要与图片相同。 13 026、参照下图构...
