CSWP考试模拟题1

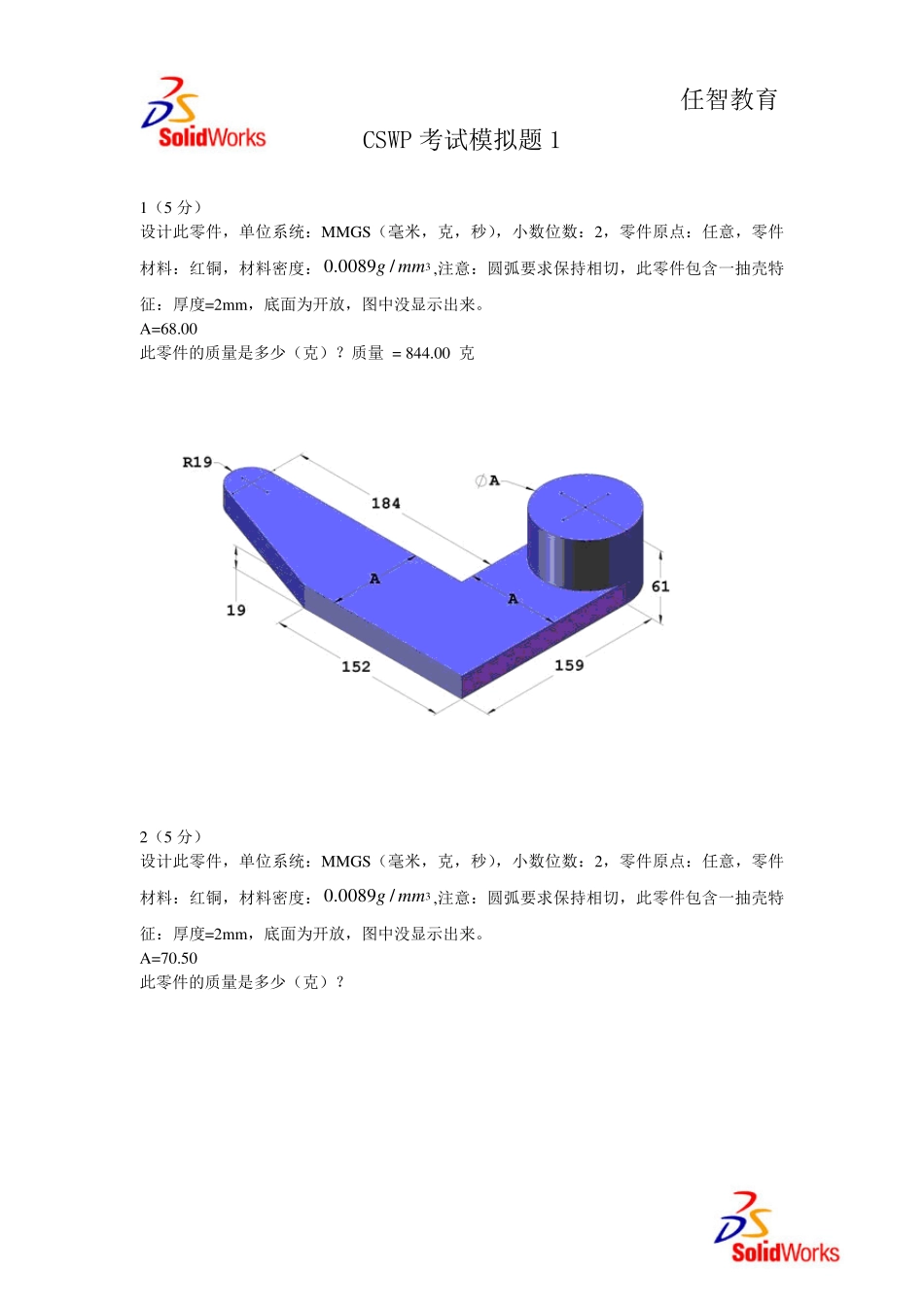

任智教育 CSWP 考试模拟题1 1（5 分） 设计此零件，单位系统：MMGS（毫米，克，秒），小数位数：2，零件原点：任意，零件材料：红铜，材料密度：30.0089 /g m m ,注意：圆弧要求保持相切，此零件包含一抽壳特征：厚度=2m m ，底面为开放，图中没显示出来。 A=68.00 此零件的质量是多少（克）？质量 = 844.00 克 2（5 分） 设计此零件，单位系统：MMGS（毫米，克，秒），小数位数：2，零件原点：任意，零件材料：红铜，材料密度：30.0089 /g m m ,注意：圆弧要求保持相切，此零件包含一抽壳特征：厚度=2m m ，底面为开放，图中没显示出来。 A=70.50 此零件的质量是多少（克）？ 任智教育 3（5 分） 使用新的特征/尺寸设计此零件，单位系统：MMGS（毫米，克，秒），小数位数：2，零件材料：红铜，材料密度：30.0089 /g m m ,注意：圆弧要求保持相切，所有的孔都是完全贯穿，并与圆角同心，压缩抽壳特征。 A=70.00 B=68.00 此零件的质量是多少（克）？ 任智教育 4（5 分） 使用新的特征/尺寸设计此零件，单位系统：MMGS（毫米，克，秒），小数位数：2，零件材料：红铜，材料密度：30.0089 /g m m ,注意：圆弧要求保持相切，所有的孔都是完全贯穿，并与圆角同心，压缩抽壳特征。 A=72.00 B=70.50 此零件的质量是多少（克）？ 5（10 分） 使用新的特征/尺寸设计此零件，单位系统：MMGS（毫米，克，秒），小数位数：2，零件材料：红铜，材料密度：30.0089 /g m m ,注意：压缩抽壳特征，加强筋位于拉伸凸台中心，半圆切除位于倒角中心，切槽阵列等距且完全贯穿。 A=88.00 B=91.50 C=162.50 D=47.00 E=32.00 F=35.00 G=10.00 此零件的质量是多少（克）？ 任智教育 6（10 分） 使用新的特征/尺寸设计此零件，单位系统：MMGS（毫米，克，秒），小数位数：2，零件材料：红铜，材料密度：30.0089 /g m m ,注意：压缩抽壳特征，加强筋位于拉伸凸台中心，半圆切除位于倒角中心，切槽阵列等距且完全贯穿。 A=88.00 B=91.50 C=173.50 D=42.00 E=36.00 F=33.00 G=9.00 此零件的质量是多少（克）？ 任智教育 7（5 分） 使用cosmosxpress 进行设计分析，零件材料：1060 合金，材料密度：30.0027/g m m，小数位数：2，注意：cosmosxpress 单位系统为IPS（英寸，磅，秒），压缩抽壳特征，约束底面。 A=94.00 B=95.00 C=172.00 D=47.00 E=33.00 F=33.00 G=9.00 力 H=...
