CTS1008数字超声波探伤仪使用说明(上海如庆)

CTS1008数字超声波探伤仪使用说明(上海如庆)_第1页
1/22
CTS1008数字超声波探伤仪使用说明(上海如庆)_第2页
2/22
CTS1008数字超声波探伤仪使用说明(上海如庆)_第3页
3/22

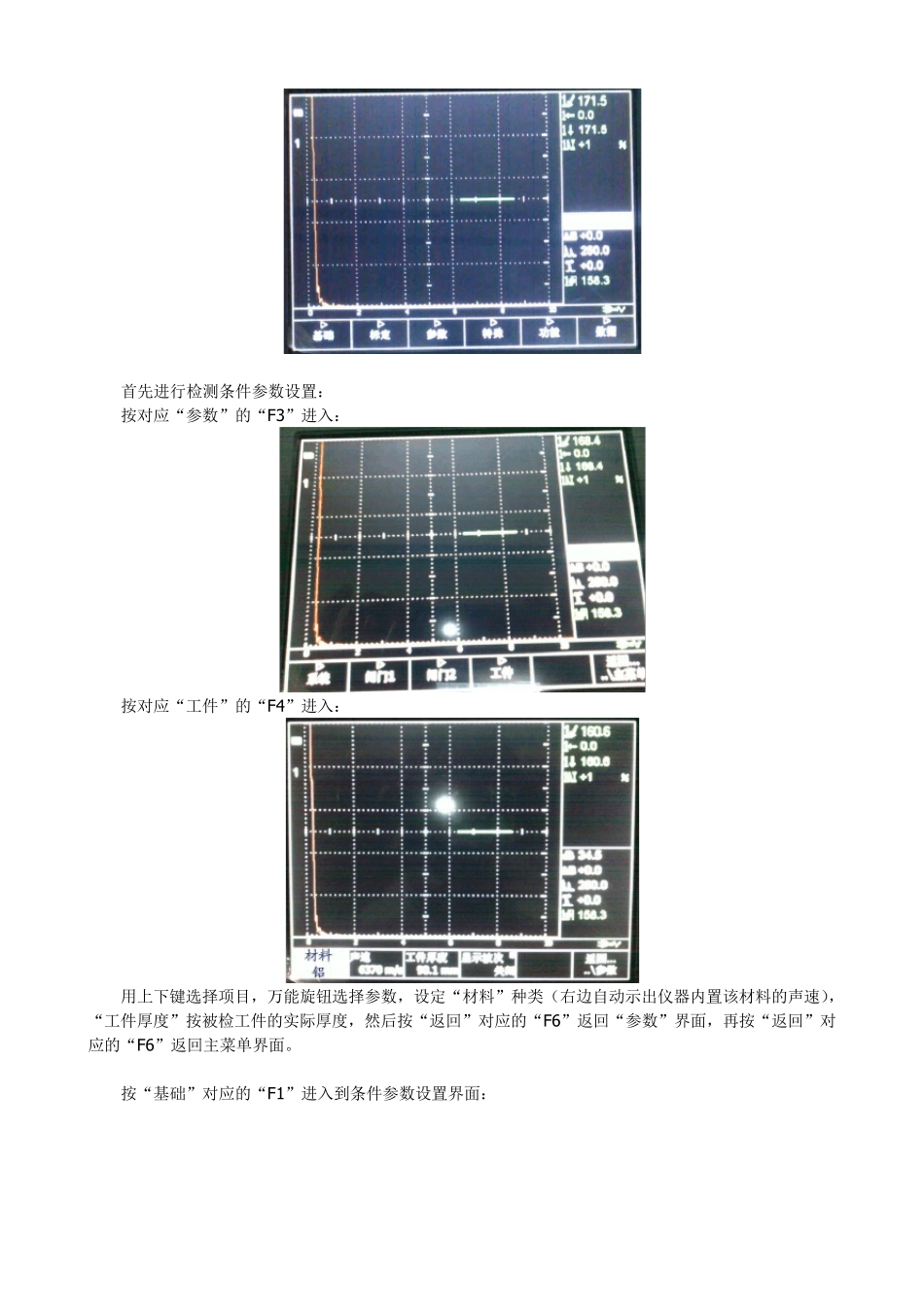

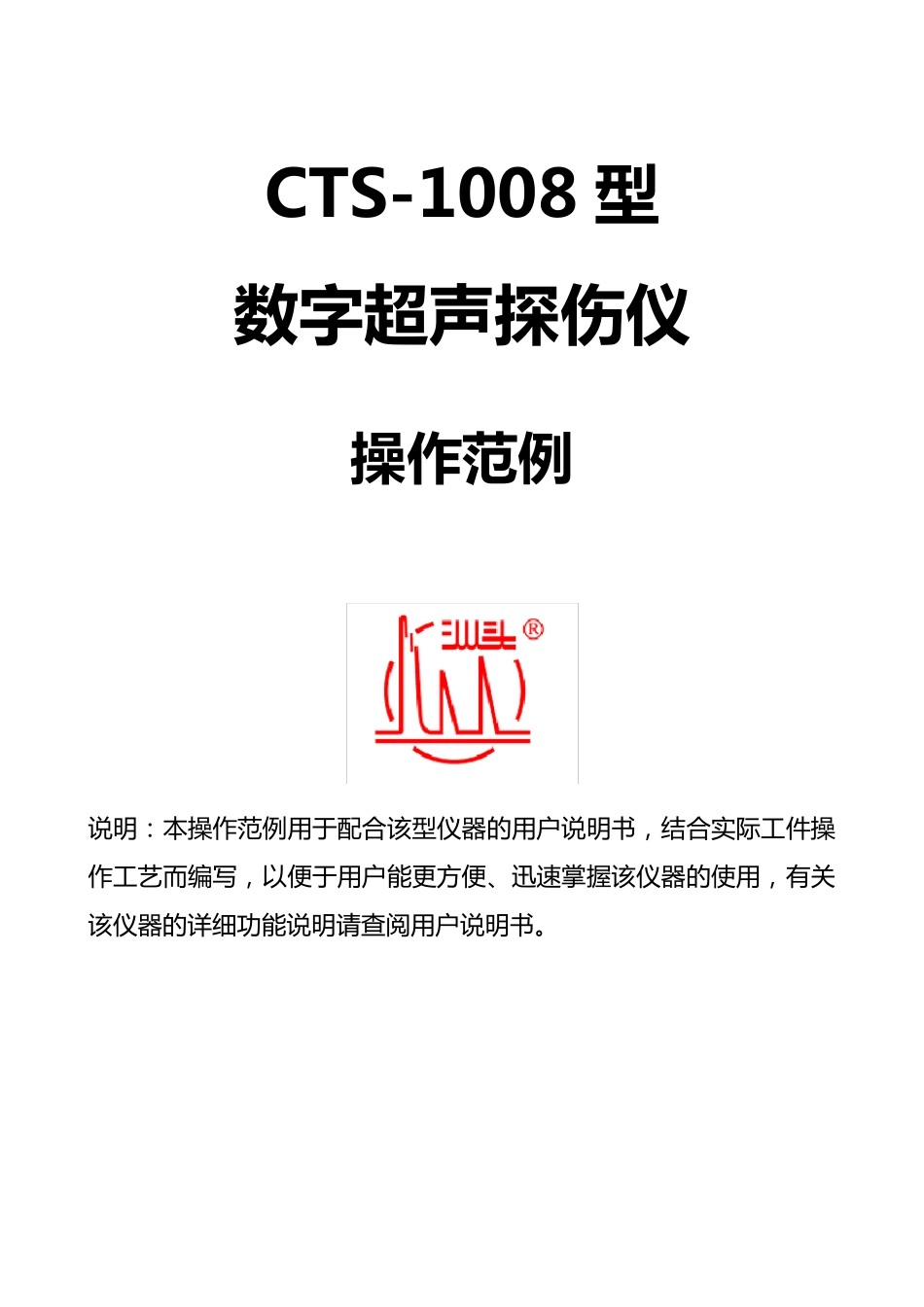

CTS-1008 型 数 字 超 声 探 伤 仪 操作范例 说 明 : 本 操 作 范 例 用 于 配 合 该 型 仪 器 的 用 户 说 明 书 , 结 合 实 际 工 件 操作 工 艺 而 编 写 , 以 便 于 用 户 能 更 方 便 、迅速掌握该 仪 器 的 使用 , 有关该 仪 器 的 详细功能 说 明 请查阅用 户 说 明 书 。 1-菜单键,对应显示界面下面行的各项应用;2-上下键;3-功能键;4-快捷键;5-电源开关 右下角的圆盘为万能旋钮,按圆盘中的圆坑可进行功能项目选择,旋转圆盘可进行调节。 按 开机,出现自检界面,仪器自检完成后出现提示“按F1~ F6 任意键进入”到主菜单界面: 首先进行检测条件参数设置: 按对应“参数”的“F3”进入: 按对应“工件”的“F4”进入: 用上下键选择项目,万能旋钮选择参数,设定“材料”种类(右边自动示出仪器内置该材料的声速),“工件厚度”按被检工件的实际厚度,然后按“返回”对应的“F6”返回“参数”界面,再按“返回”对应的“F6”返回主菜单界面。 按“基础”对应的“F1”进入到条件参数设置界面: 按“探头”对应的“F3”进入探头参数设置界面: 用上下键选择项目,万能旋钮选择参数,设定“探头形式”、“晶片”、“K 值/角度”(直探头不用设置该项,斜探头按标称值)、“延时”(待实测)、“前沿距离”(直探头不用设置该项,斜探头用实测值),然后按“返回”对应的“F6”返回“基础”,再按“返回”对应的“F6”返回主菜单。 下面将根据具体探伤任务分别执行不同的操作。 (1)AVG 方 式 法 检 测 普 通 锻 铸 件(直探头) 1. 检测参数设定:同前面(按直探头)。 2. 测量材料纵波声速:不同材料具有不同声速,声速是数字式超声探伤仪对缺陷定位计算的重要依据,直接影响缺陷定位精确度,需要精确测定工件厚度及缺陷埋藏深度时应对被检材料的声速进行实际测定。 在主菜单中按“标定”对应的“F2”进入标定界面: 按“声速”对应的“F1”进入声速标定参数界面: 用上下光标键选择项目,万能旋钮选择参数,因为直接使用被检工件测量材料声速,故试块为“其他”,“基准量”为被检工件实际厚度(注意要尽可能准确)。 将直探头平稳地耦合在被检材料上下平行的检测面上。按 移动闸门 1 套住第 1 次底面回波(B1),注意使B1 波尖落在屏幕显示范围内(例如 80%满垂直刻度,可按,用万能旋钮或上下键调整“dB...
