CTS22超声波探伤仪使用说明书

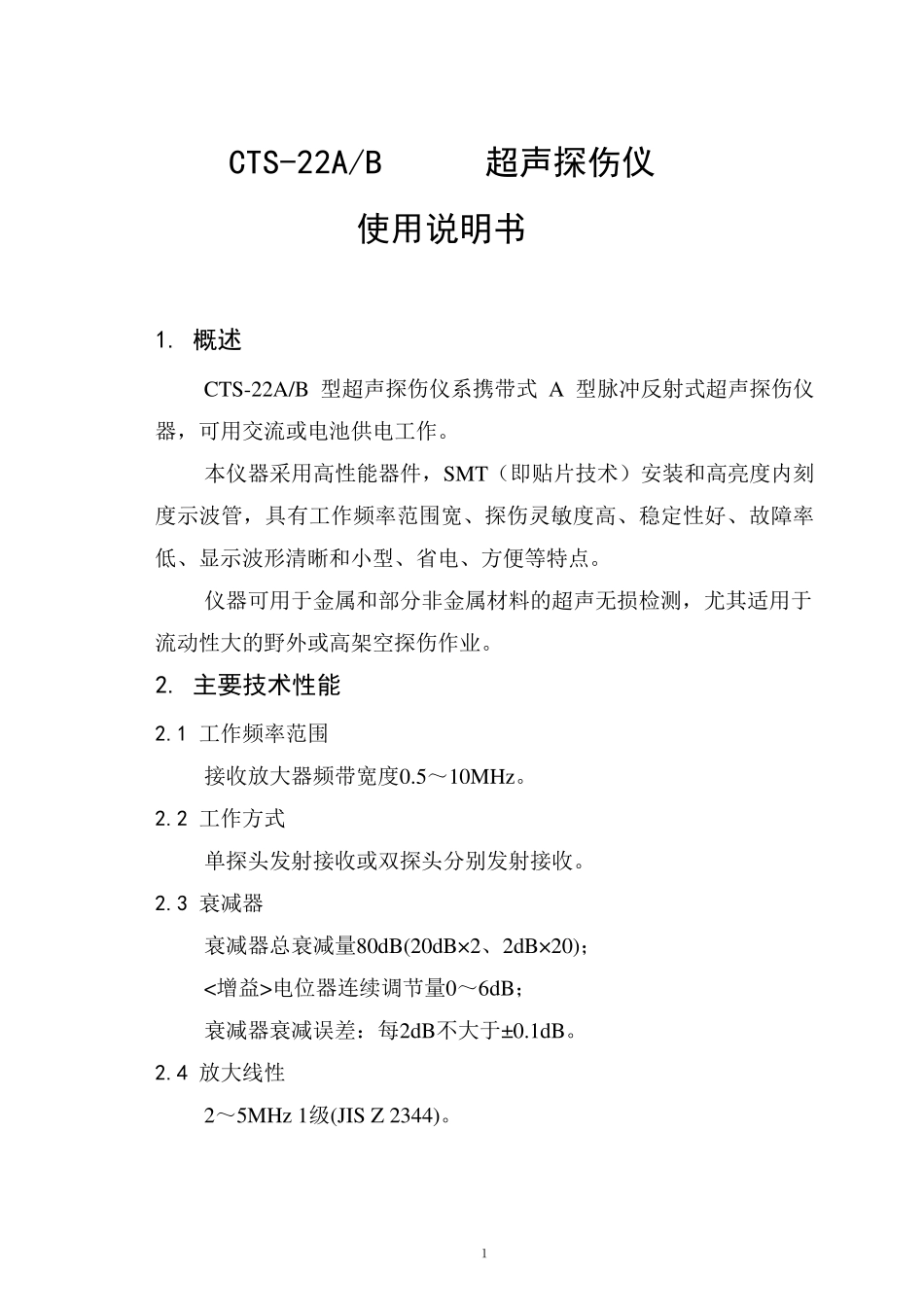

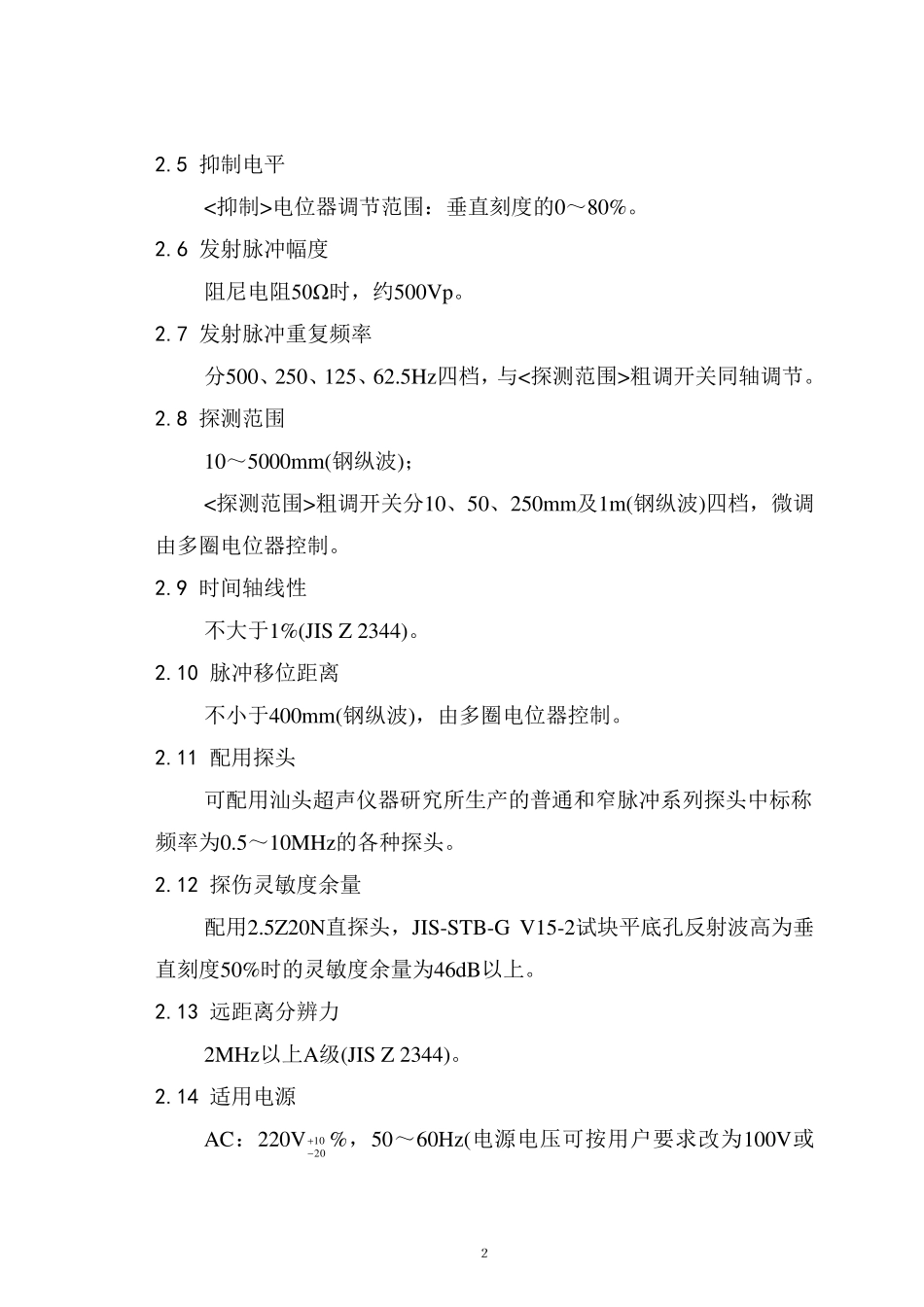

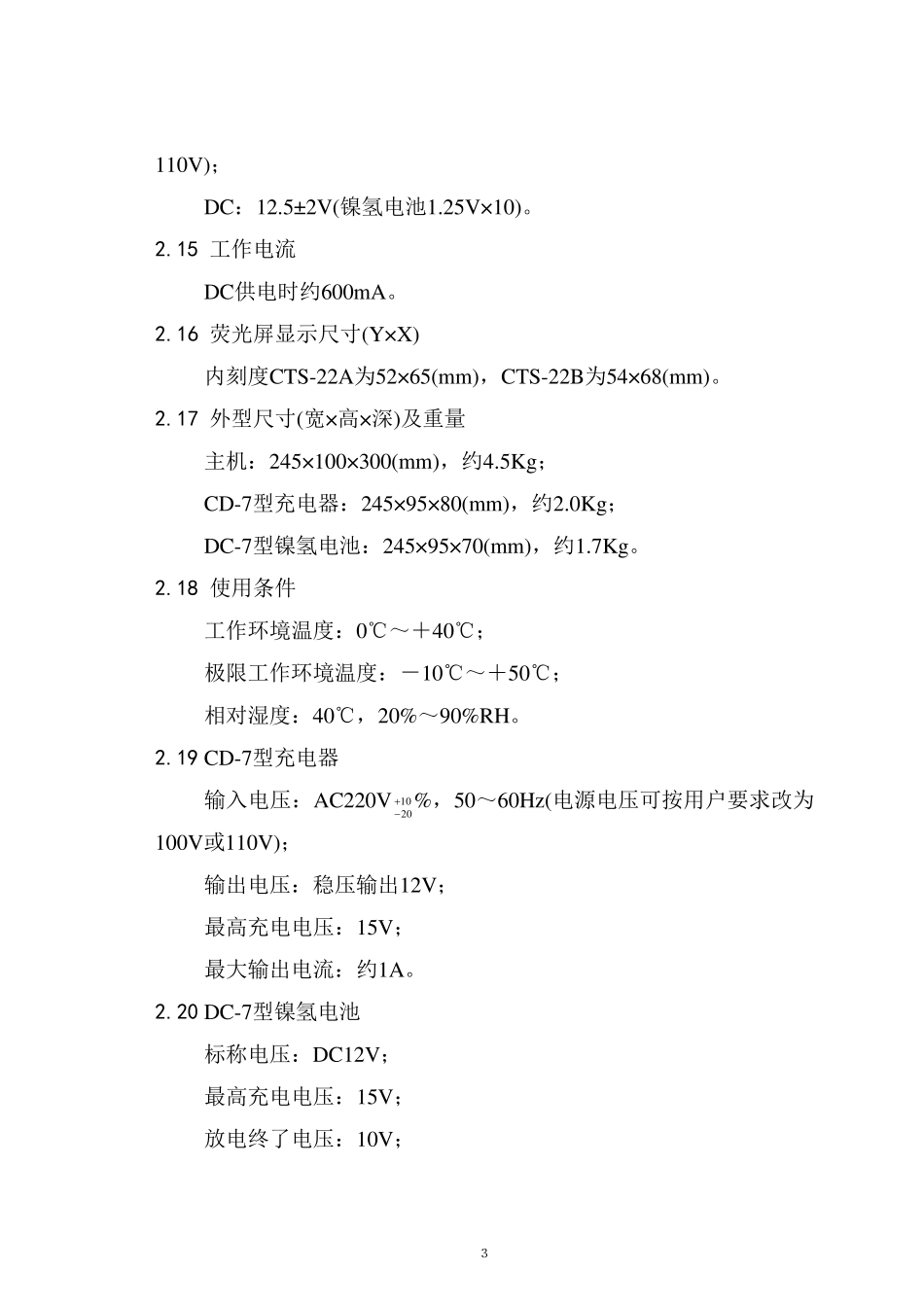

１ CTS-22A/B 超声探伤仪 使用说明书 1. 概述 CTS-22A/B 型超声探伤仪系携带式A 型脉冲反射式超声探伤仪器，可用交流或电池供电工作。 本仪器采用高性能器件，SMT（即贴片技术）安装和高亮度内刻度示波管，具有工作频率范围宽、探伤灵敏度高、稳定性好、故障率低、显示波形清晰和小型、省电、方便等特点。 仪器可用于金属和部分非金属材料的超声无损检测，尤其适用于流动性大的野外或高架空探伤作业。 2. 主要技术性能 2.1 工作频率范围 接收放大器频带宽度0.5～10MHz。 2.2 工作方式 单探头发射接收或双探头分别发射接收。 2.3 衰减器 衰减器总衰减量80dB(20dB×2、2dB×20)； <增益>电位器连续调节量0～6dB； 衰减器衰减误差：每2dB不大于±0.1dB。 2.4 放大线性 2～5MHz 1级(JIS Z 2344)。 ２ 2.5 抑制电平 <抑制>电位器调节范围：垂直刻度的0～80%。 2.6 发射脉冲幅度 阻尼电阻50Ω 时，约500Vp。 2.7 发射脉冲重复频率 分500、250、125、62.5Hz四档，与<探测范围>粗调开关同轴调节。 2.8 探测范围 10～5000mm(钢纵波)； <探测范围>粗调开关分10、50、250mm及1m(钢纵波)四档，微调由多圈电位器控制。 2.9 时间轴线性 不大于1%(JIS Z 2344)。 2.10 脉冲移位距离 不小于400mm(钢纵波)，由多圈电位器控制。 2.11 配用探头 可配用汕头超声仪器研究所生产的普通和窄脉冲系列探头中标称频率为0.5～10MHz的各种探头。 2.12 探伤灵敏度余量 配用2.5Z20N直探头，JIS-STB-G V15-2试块平底孔反射波高为垂直刻度50%时的灵敏度余量为46dB以上。 2.13 远距离分辨力 2MHz以上A级(JIS Z 2344)。 2.14 适用电源 AC：220V %，50～60Hz(电源电压可按用户要求改为100V或1020 ３ 110V)； DC：12.5±2V(镍氢电池1.25V×10)。 2.15 工作电流 DC供电时约600mA。 2.16 荧光屏显示尺寸(Y×X) 内刻度CTS-22A为52×65(mm)，CTS-22B为54×68(mm)。 2.17 外型尺寸(宽×高×深)及重量 主机：245×100×300(mm)，约4.5Kg； CD-7型充电器：245×95×80(mm)，约2.0Kg； DC-7型镍氢电池：245×95×70(mm)，约1.7Kg。 2.18 使用条件 工作环境温度：0℃～＋40℃； 极限工作环境温度：－10℃～＋50℃； 相对湿度：40℃，20%～90%RH。 2.19 CD-7型充电器 输入电压：AC220V %，50～60Hz(电源电压可按用户要求改为100V或110V)； 输出电压：稳压输出12V； 最高充电电压：15V； 最大输...
