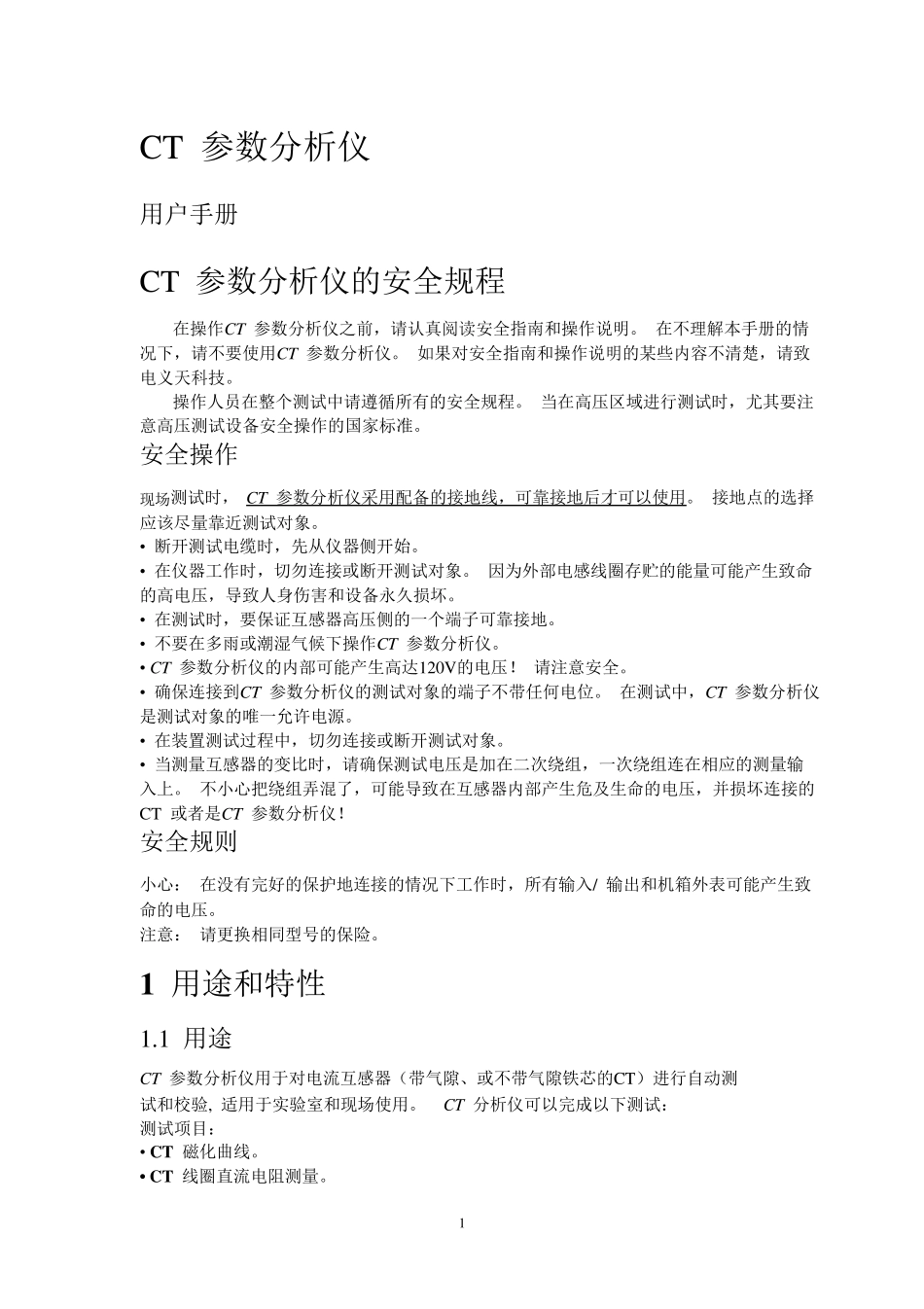

CT 参数分析仪 用户手册 CT 参数分析仪的安全规程 在操作CT 参数分析仪之前，请认真阅读安全指南和操作说明。 在不理解本手册的情 况下，请不要使用CT 参数分析仪。 如果对安全指南和操作说明的某些内容不清楚，请致 电义天科技。 操作人员在整个测试中请遵循所有的安全规程。 当在高压区域进行测试时，尤其要注 意高压测试设备安全操作的国家标准。 安全操作 现场测试时， CT 参数分析仪采用配备的接地线，可靠接地后才可以使用。 接地点的选择 应该尽量靠近测试对象。 • 断开测试电缆时，先从仪器侧开始。 • 在仪器工作时，切勿连接或断开测试对象。 因为外部电感线圈存贮的能量可能产生致命 的高电压，导致人身伤害和设备永久损坏。 • 在测试时，要保证互感器高压侧的一个端子可靠接地。 • 不要在多雨或潮湿气候下操作CT 参数分析仪。 • CT 参数分析仪的内部可能产生高达120V的电压！ 请注意安全。 • 确保连接到CT 参数分析仪的测试对象的端子不带任何电位。 在测试中，CT 参数分析仪 是测试对象的唯一允许电源。 • 在装置测试过程中，切勿连接或断开测试对象。 • 当测量互感器的变比时，请确保测试电压是加在二次绕组，一次绕组连在相应的测量输 入上。 不小心把绕组弄混了，可能导致在互感器内部产生危及生命的电压，并损坏连接的 CT 或者是CT 参数分析仪！ 安全规则 小心： 在没有完好的保护地连接的情况下工作时，所有输入/ 输出和机箱外表可能产生致 命的电压。 注意： 请更换相同型号的保险。 1 用途和特性 1.1 用途 CT 参数分析仪用于对电流互感器（带气隙、或不带气隙铁芯的CT）进行自动测 试和校验, 适用于实验室和现场使用。 CT 分析仪可以完成以下测试： 测试项目： • CT 磁化曲线。 • CT 线圈直流电阻测量。 1 • CT 匝 比 误 差 、 极 性 、 比 差 、 角 差 等 。 • CT 实 际 连 接 负 载 测 量 。 得 到 的 测 试 参 数 ： 测 试 及 换 算 温 度 下 的 直 流 电 阻 、 二 次 时 间 常 数 、 暂 态 面 积 系 数 、 剩 磁 系 数 、 拐 点 电 压 和电 流 、 不 饱 和 电 感 、 比 差 和 角 差 、 10％ （ 5％ ） 误 差 曲 线 、 准 确 限 值 系 数 、 对 称 短 路 电流 倍 数 、 复 合 误 差 、 峰 值 瞬 时 ...
