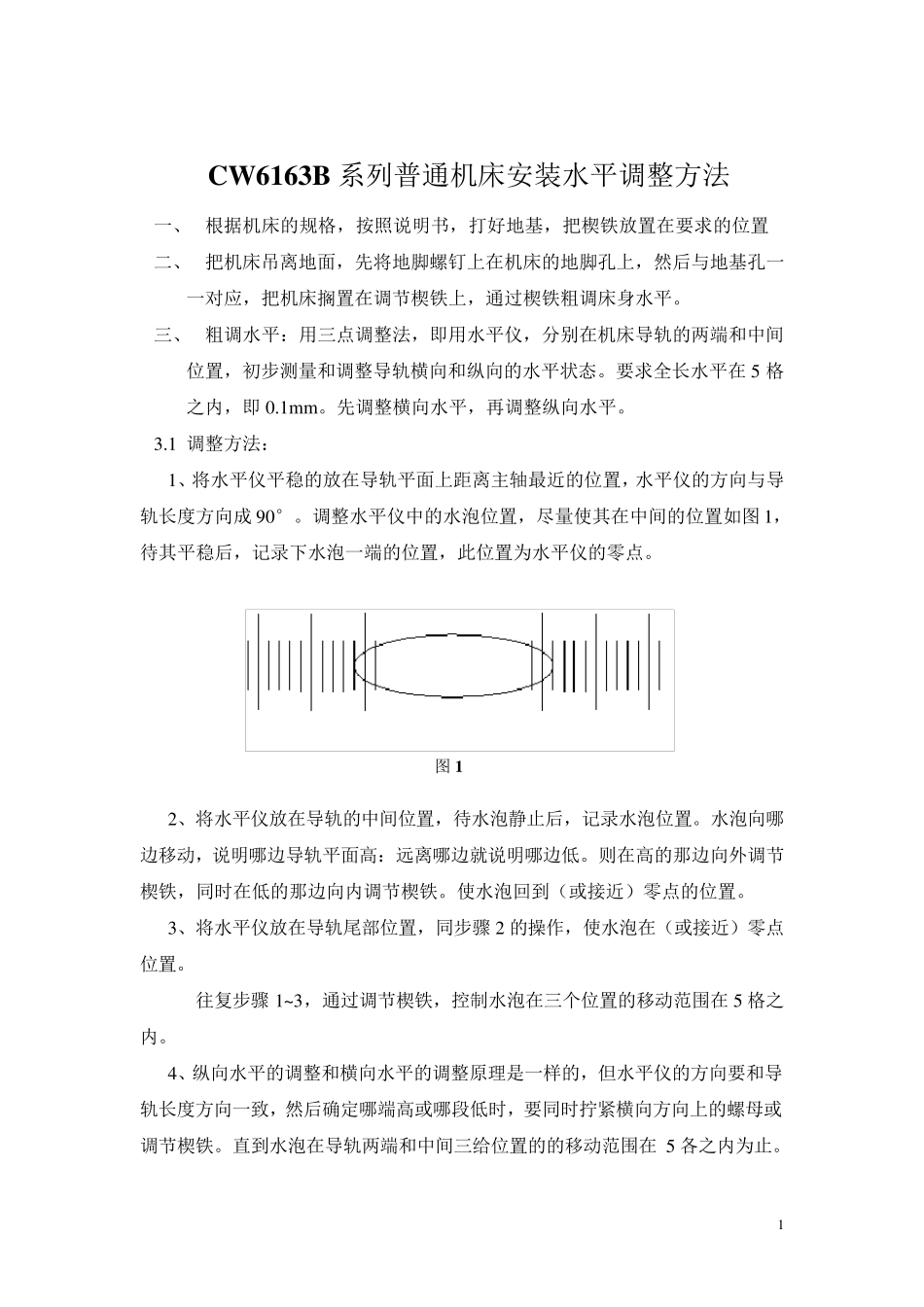

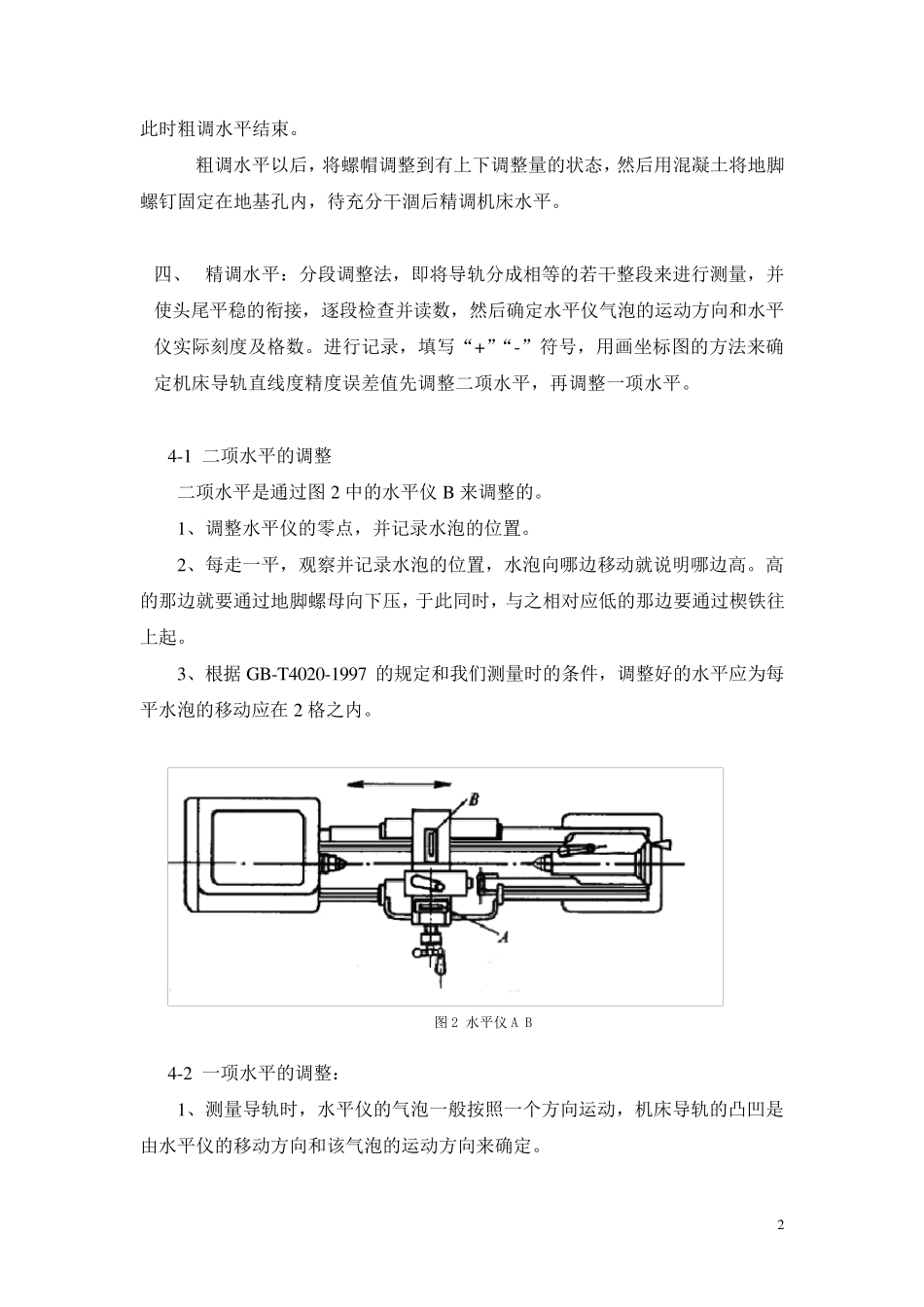

1 CW 6163B 系列普通机床安装水平调整方法 一、 根据机床的规格,按照说明书,打好地基,把楔铁放置在要求的位置 二、 把机床吊离地面,先将地脚螺钉上在机床的地脚孔上,然后与地基孔一一对应,把机床搁置在调节楔铁上,通过楔铁粗调床身水平。 三、 粗调水平:用三点调整法,即用水平仪,分别在机床导轨的两端和中间位置,初步测量和调整导轨横向和纵向的水平状态。要求全长水平在5 格之内,即0.1mm。先调整横向水平,再调整纵向水平。 3.1 调整方法: 1、将水平仪平稳的放在导轨平面上距离主轴最近的位置,水平仪的方向与导轨长度方向成90°。调整水平仪中的水泡位置,尽量使其在中间的位置如图 1,待其平稳后,记录下水泡一端的位置,此位置为水平仪的零点。 图 1 2、将水平仪放在导轨的中间位置,待水泡静止后,记录水泡位置。水泡向哪边移动,说明哪边导轨平面高:远离哪边就说明哪边低。则在高的那边向外调节楔铁,同时在低的那边向内调节楔铁。使水泡回到(或接近)零点的位置。 3、将水平仪放在导轨尾部位置,同步骤2 的操作,使水泡在(或接近)零点位置。 往复步骤1~3,通过调节楔铁,控制水泡在三个位置的移动范围在5 格之内。 4、纵向水平的调整和横向水平的调整原理是一样的,但水平仪的方向要和导轨长度方向一致,然后确定哪端高或哪段低时,要同时拧紧横向方向上的螺母或调节楔铁。直到水泡在导轨两端和中间三给位置的的移动范围在5 各 之内为止。 2 此时粗调水平结束。 粗调水平以后,将螺帽调整到有上下调整量的状态,然后用混凝土将地脚螺钉固定在地基孔内,待充分干涸后精调机床水平。 四、 精调水平:分段调整法,即将导轨分成相等的若干整段来进行测量,并使头尾平稳的衔接,逐段检查并读数,然后确定水平仪气泡的运动方向和水平仪实际刻度及格数。进行记录,填写“+”“-”符号,用画坐标图的方法来确定机床导轨直线度精度误差值先调整二项水平,再调整一项水平。 4-1 二项水平的调整 二项水平是通过图 2 中的水平仪B 来调整的。 1、调整水平仪的零点,并记录水泡的位置。 2、每走一平,观察并记录水泡的位置,水泡向哪边移动就说明哪边高。高的那边就要通过地脚螺母向下压,于此同时,与之相对应低的那边要通过楔铁往上起。 3、根据GB-T4020-1997 的规定和我们测量时的条件,调整好的水平应为每平水泡的移动应在2 格之内。 图 2 水平仪A B 4-2 一项水平的调整: 1、测量导...
