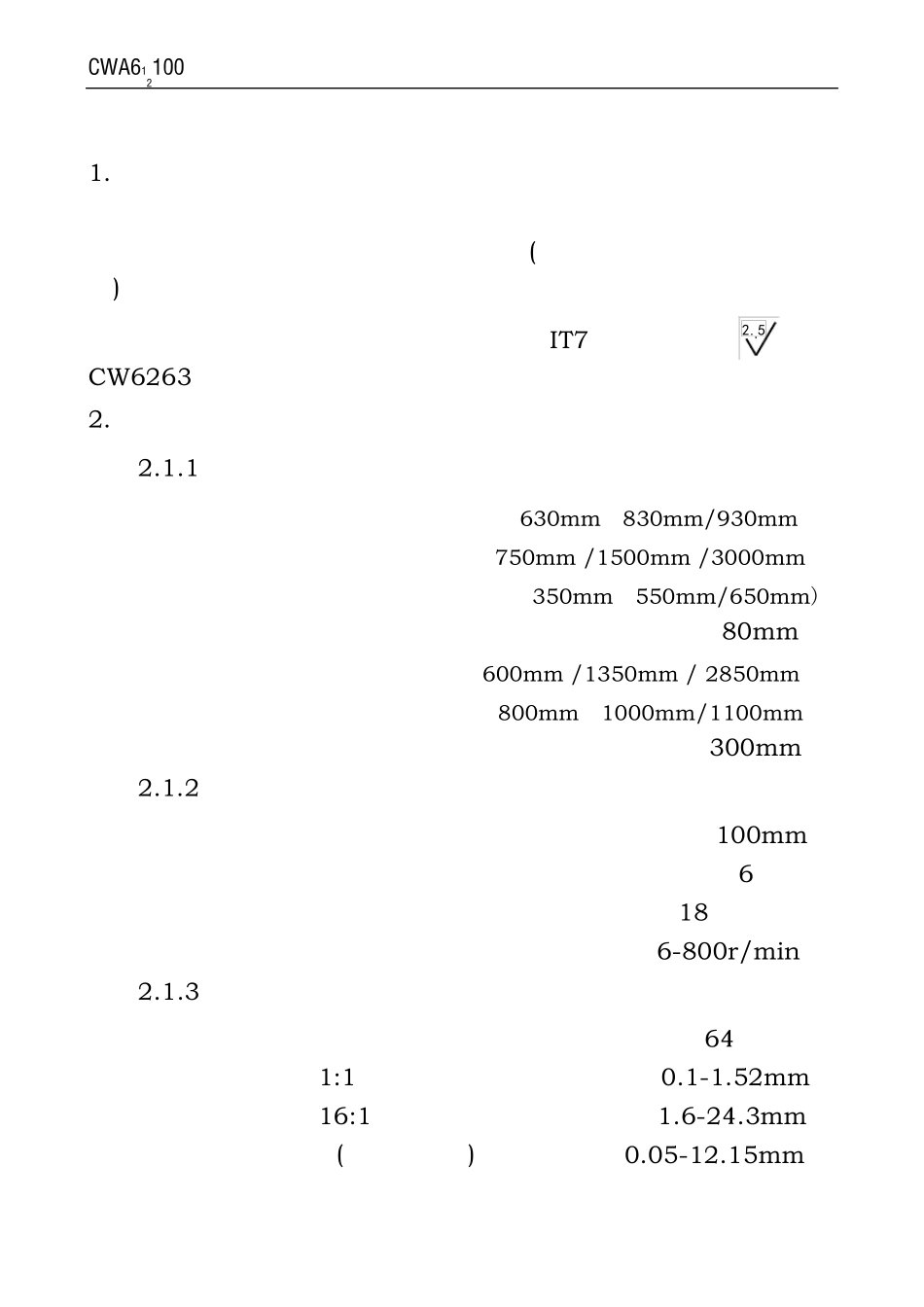

CWA61100 型 普通车床 CWA62100 型 马鞍车床 使 用 说 明 书 床 身 上 最 大 工 件 回 转 直 径 Φ 30mm 最 大 工 件 长 度 mm 出 厂 编 号 中华人民共和国 嘉兴新华年电机有限公司 CW A612100 车床使用说明书 目录 1 . 主要用途和适用范围 -------------------------------------3 2 . 主要规格和主要参数 -------------------------------------3 -8 3 . 机床的液压系统 ------------------------------------------8 -9 4 . 主要电气元件明细表 -------------------------------------1 0 5 . 机床的冷却系统 ------------------------------------------1 1 6 . 吊运与安装-------------------------------------------------1 2 -1 3 7 . 试车﹑调整及操作------------------------------------------1 4 -1 5 1 0 .易损件明细表-----------------------------------------------1 6 8 . 传动系统明细表 ------------------------------------------1 7 -2 4 9 . 电气系统 --------------------------------------------------2 5 -2 6 本公司保留修改技术资料的权利，如有变动，恕不另行通知， 一切以实物为准。 CW A612100 车床使用说明书 1. 主要用途和适用范围 本机床能承担各种车削工作，如车削内外圆柱面，圆锥面，成形回转面和环形槽，车削端面及各种螺纹(公制、英制模数及径节螺纹)。还可以进行钻孔、扩孔、铰孔、攻丝、套丝和滚花等工作。 在本机床上加工的零件几何精度达到 IT7，粗糙度达到2.5 ，CW6263 型马鞍车床特别适合扁平工件和畸形件的加工。 2. 主要规格和主要参数 2.1.1 主要规格 床身上最大工件回转直径 630mm（830mm/930mm） 最大工件长度 750mm /1500mm /3000mm 刀架上最大工件回转直径 350mm（550mm/650mm) 主轴内孔直径 80mm 最大车削长度 600mm /1350mm / 2850mm 马鞍内最大工件回转直径 800mm（1000mm/1100mm） 马鞍内有效利用长度 300mm 2.1.2 主轴 主轴孔前端锥度 公制 100mm 顶尖锥度 莫氏 6 号 主轴转速级数 18 种 主轴转速范围 6-800r/min 2.1.3 进给系统 纵横向进给量种数 各 64 种 纵向进给量范围 1:1 0.1-1.52mm 纵向进给量范围 16:1 1.6-24.3mm 纵向细进给量范围(用交换齿轮) 0.05-12.15mm CW A612100 车床使用说明书 床鞍快速移动...
