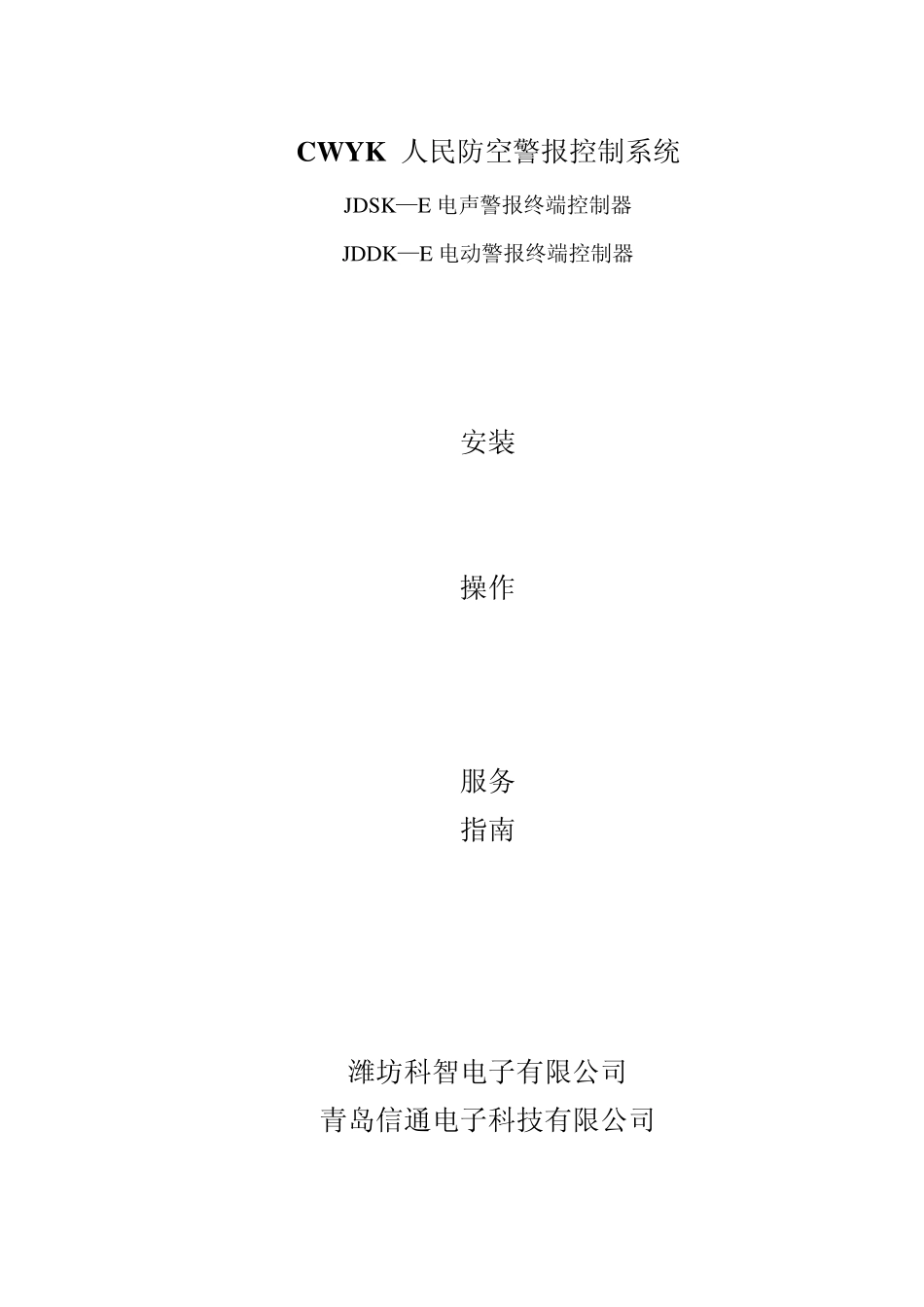

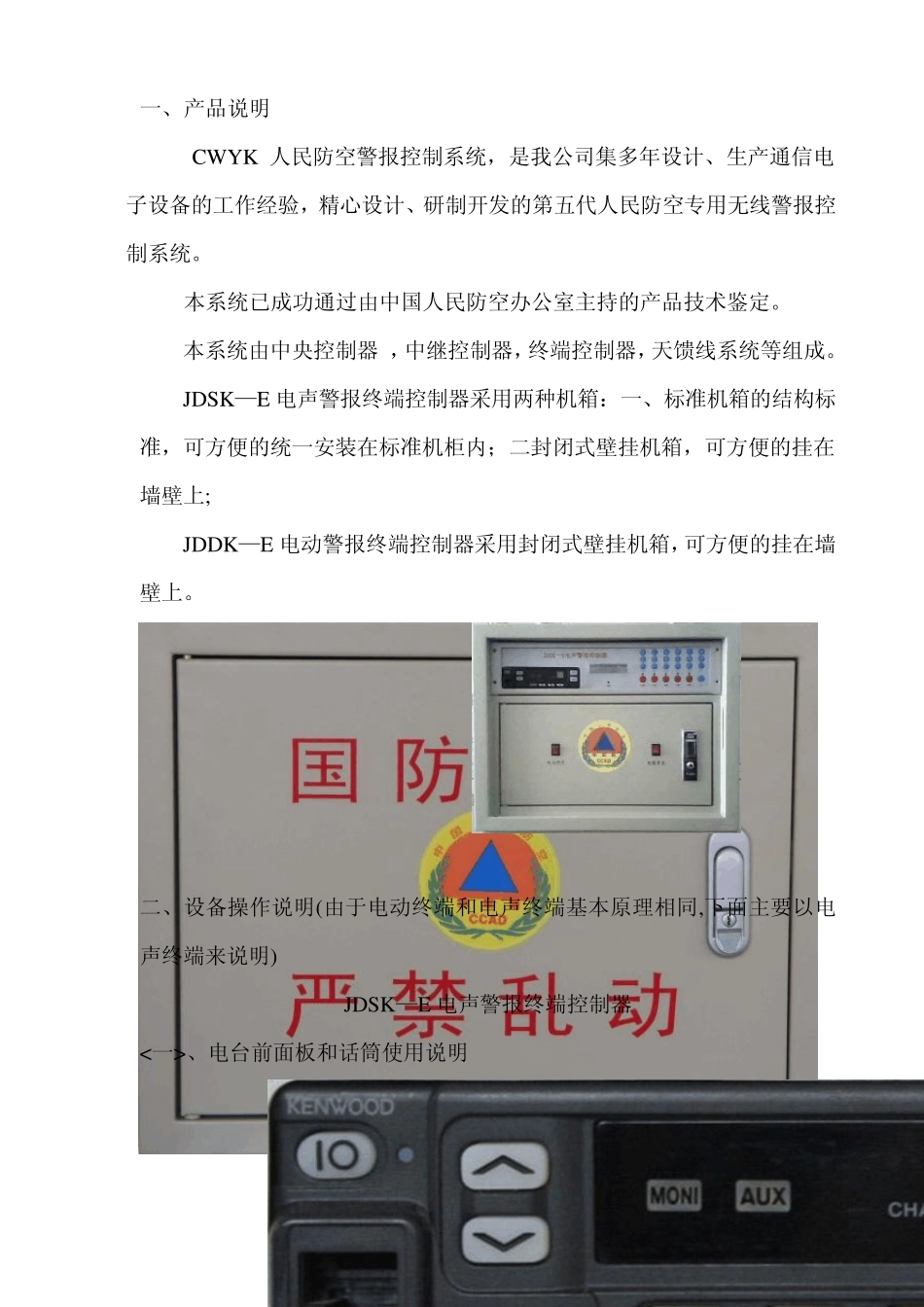

CWYK 人民防空警报控制系统 JDSK—E 电声警报终端控制器 JDDK—E 电动警报终端控制器 安装 操作 服务 指南 潍坊科智电子有限公司 青岛信通电子科技有限公司 一、 产品说明 CWYK 人民防空警报控制系统,是我公司集多年设计、生产通信电子设备的工作经验,精心设计、研制开发的第五代人民防空专用无线警报控制系统。 本系统已成功通过由中国人民防空办公室主持的产品技术鉴定。 本系统由中央控制器 ,中继控制器,终端控制器,天馈线系统等组成。 JDSK—E 电声警报终端控制器采用两种机箱:一、标准机箱的结构标准,可方便的统一安装在标准机柜内;二封闭式壁挂机箱,可方便的挂在墙壁上; JDDK—E 电动警报终端控制器采用封闭式壁挂机箱,可方便的挂在墙壁上。 二、设备操作说明(由于电动终端和电声终端基本原理相同,下面主要以电声终端来说明) JDSK—E 电声警报终端控制器 <一>、电台前面板和话筒使用说明 ①IO(POW ER)电源开关:按此键可以接通或者关闭电台。 ②LED 指示灯:发射时点亮红色,接收时点亮绿色。 ③∧/∨键: 音量升高和音量降低。 ④显示:显示选择的信道号码。 ⑤∧/∨键:信道升高和降低。 ⑥话筒插孔: 用于插入话筒插头。 <二>、控制器前面板外观(如下图) <三>、显示屏 用于显示各种命令信息:开机屏幕显示 RFJK V4.0 <四>、控制按键 1、预警键 按下此键预警信号发出,屏幕显示 PREVISE ALARM 其上指示灯点亮; 2、空警键 按下此键空警信号发出,屏幕显示 AIRRAID ALARM 其上指示灯点亮; 3、解警键 按下此键解警信号发出,屏幕显示 RELIEF ALARM 其上指示灯点亮; 4、灾警键 按下此键灾警信号发出,屏幕显示 DISASTER ALARM 其上指示灯点亮; 5、消防键 按下此键消防警信号发出,屏幕显示 FIRE ALARM 其上指示灯点亮; 6、停止键 按下此键屏幕显示CANCEL 按下此键设备控制信号终止; 7、测试键 按下此键用于对发射机发测试信号,可通过发射机测试终端机的工作状况; 8、开机键 用于打开电声警报控制器电源,使电声警报控制器开机; 9、关机键 用于关闭电声警报控制器电源,使电声警报控制器关机; 10、编号键 按下此键屏幕显示NO:××-×××× 等待输入数码信息对设备进行编号(注意:等待时间不能超过 5 秒,同时必须输入安全保护密码,否则输入信息为无效,需重新开始输入); 11、确认键 用于对编号后信息的确认,同时他又是组合...
