盾构施工技术专业讲座VIP免费

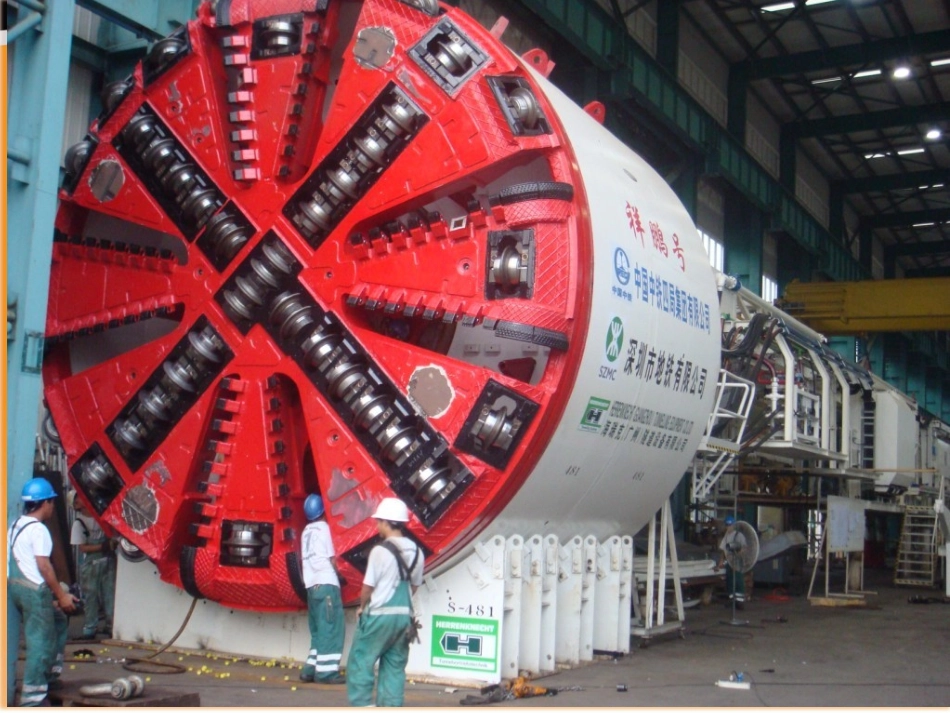

1806年，法国工程师麦克·布鲁内尔发现船的木板中，有一种蛀虫（船蛆）钻出孔道，船蛆是一种蛤，头部有外壳，在钻穿木板时，分泌出液体涂在孔壁上形成坚韧的保护壳，用以抵抗木板潮湿后的膨胀，以防被压扁。在蛀虫钻孔的启示下，布鲁内尔发现了盾构掘进隧道的道理，并在英国注册了专利。一、盾构机的简介1、盾构的起源1825年布鲁内尔开始在伦敦泰晤士河下修建高6.8m，宽11.4m的矩形盾构隧道，历时18年，到1843年布鲁内尔完成了全长370m的隧道，隧道经历了5次特大涌水牺牲了6人。（具体请看视频：《盾构的起源》）迄今为止，盾构主要分为四代盾构机：第一代是手掘式盾构机、第二代是半机械式盾构机、第三代是闭胸式盾构机、第四代大断面、高智能化、断面多样化盾构机。根据工作原理分为土压平衡式盾构、泥水平衡式盾构和复合式盾构，我们项目部目前所用的是土压平衡式盾构，今天重点讲述土压平衡式盾构。2、盾构的主要分类1974年在日本东京使用了第一台土压平衡式盾构，外径为3.72m。土压平衡式盾构机的工作原理是盾构掘进时，其前端刀盘旋转掘削土层土体，切削下来的土体进入土舱。当土体充满土舱时，其被动土压与掘削面实现平衡，即保持舱内的压力与掌子面的土的压力和掌子面上的水的压力保持平衡，通过刀盘不断的切削掌子面的土体，慢慢向前掘进。盾构机从前至后依次由刀盘、切口环（前盾）、支撑环（中盾）、盾尾。盾尾后是连接桥，连接桥与1#台车相连，1#台车后依次为2#台车、3#台车、4#台车、5#台车。3、盾构机的主要构造组成各主机大件的基本参数如表所示各主机大件的基本参数如表所示名称名称直径直径（（mm)mm)长度（长度（mmm)m)重量重量（（TT））备注备注刀盘刀盘628062807407405555前体前体625062501701709292中体中体624062402580258031.431.4盾尾盾尾623062303285328526261）刀盘刀盘包括焊接结构件和刀架。刀盘表面焊接有耐磨层，圆周区域有耐磨格栅构成的镶边。通过旋转，挖出的渣土被运到刀盘的8个开口。刀盘的后部开口向内倾斜，这样的结构使渣土易于流动而容易流向螺旋输送机。焊接的搅拌臂可以使土质改良添加剂和挖出的渣土在刀盘后面进行搅拌。2）前盾前盾又称切口环，它里面装有支撑主驱动和螺旋输送机的钢结构。螺旋输送机从盾尾斜向连接着皮带机。前盾前沿呈锲形，以防止渣土粘结和促进渣土流到底部的螺旋输送机。压力隔板将前盾的开挖舱和主舱分离开来。隔板上面的门可以让人进入开挖舱进行保养和检查工作。此外，隔板有几个开口，可以控制渣土改良的程度和以及作为修理时输电线的接线盒接头。通过安装的隔板上的四个搅拌器，水、膨润土或泡沫被运输至开挖舱。搅拌器均匀分布使土仓内的渣土可以被充分搅拌。3）中盾中盾又称支撑环，前盾和中盾是用螺栓上紧并焊接在一起的。在中盾内布置了推进缸支座和管片安装机架。管片安装机支架通过相应的法兰面和管片安装机梁连接起来。推进缸和连接盾尾的铰接油缸布置在中盾。为稳定岩石和用掘进设备进行试掘进，在中盾的盾壳上焊接了带球阀的超前钻机孔。中盾和盾尾之间使用的是预紧密封。如果密封出现问题，虽然有脂润滑，水还是能够进入盾壳；那么铰接密封有一个可膨胀的应急气囊密封临时保护，防止水的进入。气囊最大膨胀压力为10bar。注意：如用气囊应急密封时，则不允许掘进。4）盾尾盾尾通过14个铰接油缸和中盾相连。在盾尾的保护下用管片拼装机安装管片；而在盾尾尾部和已装好的管片之间用盾尾刷密封。4、盾构机内部的主要构造1）刀盘和刀盘驱动刀盘的旋转靠位于盾壳中心的轴承。主轴承分为内齿圈、外圈和中间的三排圆柱滚柱，外圈通过法兰和盾壳联接，内齿圈和刀盘通过螺栓联接。八个液压马达通过行星齿轮驱动小齿轮，八个小齿轮共同驱动内齿圈进行旋转，进而驱动刀盘和刀具转动。2）推进油缸推进缸主要用于推进和安装管片，盾构机的向前的推力靠推进油缸提供，盾构机上一共有30个油缸，单个油缸的最大推力为1,140KN，油缸的最大行程为2000mm。3）管片拼装机管片拼装机用法兰连接安装在盾尾保护下的支架上，管片拼装机由拖架梁、旋转架、移动架、带夹紧系统的十字梁组成。管片拼装机主要用于安装管片，如果...
