CXProgrammer编程软件介绍

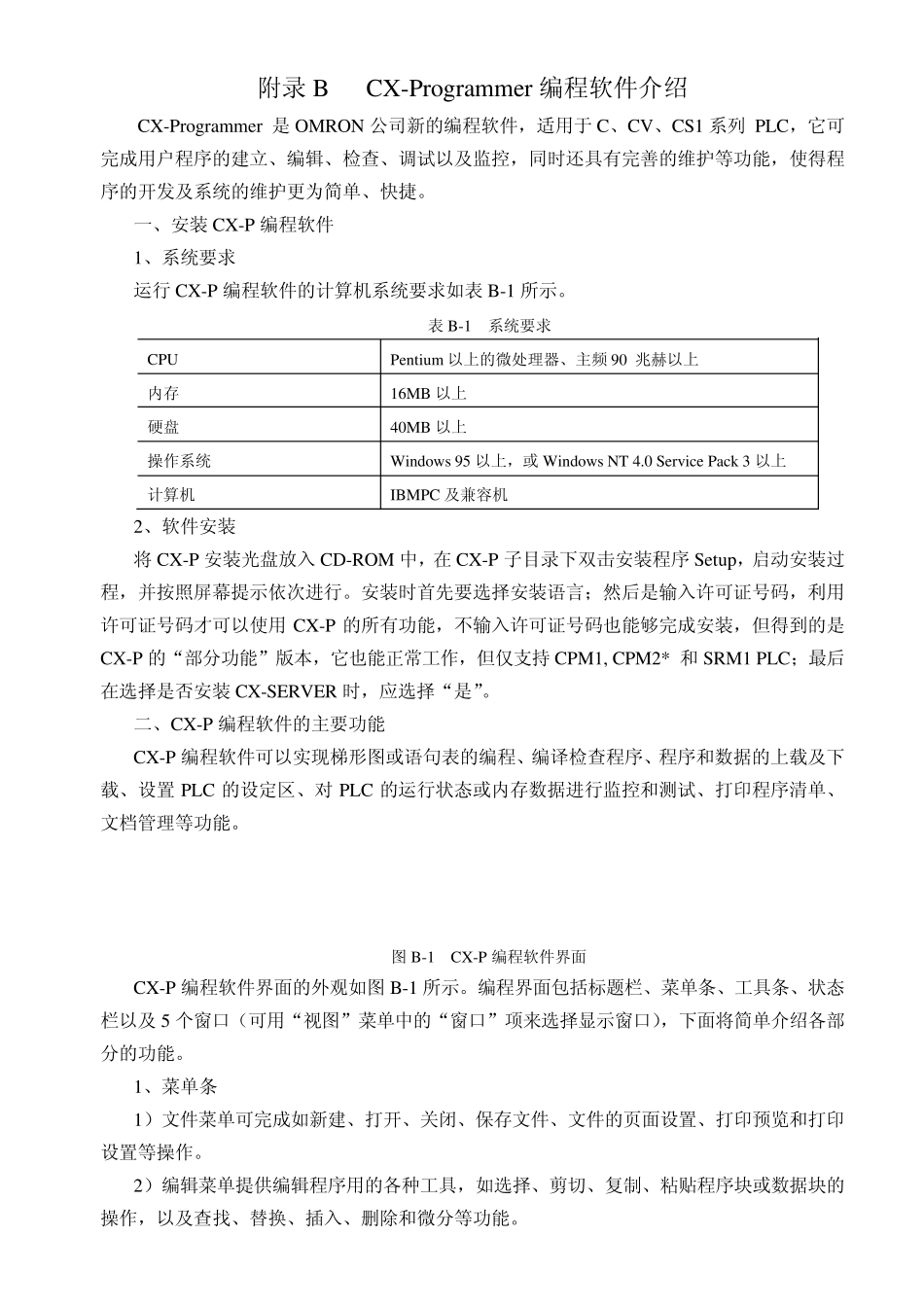

CXProgrammer编程软件介绍_第1页
1/18

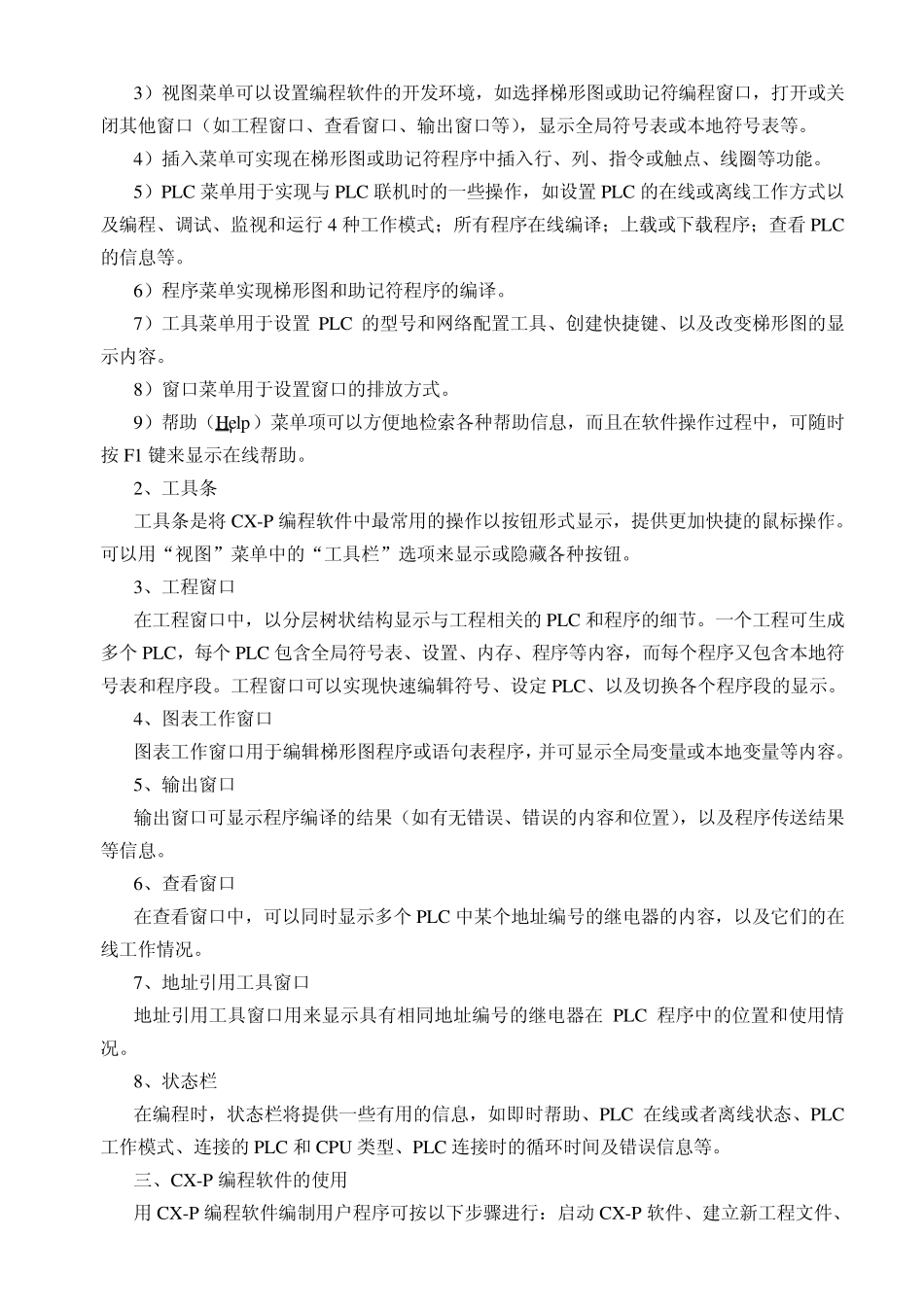

CXProgrammer编程软件介绍_第2页
2/18
CXProgrammer编程软件介绍_第3页
3/18
附录 B CX-Programmer 编程软件介绍 CX-Programmer 是 OMRON 公司新的编程软件,适用于 C、CV、CS1 系列 PLC,它可完成用户程序的建立、编辑、检查、调试以及监控,同时还具有完善的维护等功能,使得程序的开发及系统的维护更为简单、快捷。 一、安装 CX-P 编程软件 1、系统要求 运行 CX-P 编程软件的计算机系统要求如表 B-1 所示。 表 B-1 系统要求 CPU Pentium 以上的微处理器、主频 90 兆赫以上 内存 16MB 以上 硬盘 40MB 以上 操作系统 Window s 95 以上,或 Window s NT 4.0 Service Pack 3 以上 计算机 IBMPC 及兼容机 2、软件安装 将 CX-P 安装光盘放入 CD-ROM 中,在 CX-P 子目录下双击安装程序 Setup,启动安装过程,并按照屏幕提示依次进行。安装时首先要选择安装语言;然后是输入许可证号码,利用许可证号码才可以使用 CX-P 的所有功能,不输入许可证号码也能够完成安装,但得到的是CX-P 的“部分功能”版本,它也能正常工作,但仅支持 CPM1, CPM2* 和 SRM1 PLC;最后在选择是否安装 CX-SERVER 时,应选择“是”。 二、CX-P 编程软件的主要功能 CX-P 编程软件可以实现梯形图或语句表的编程、编译检查程序、程序和数据的上载及下载、设置 PLC 的设定区、对 PLC 的运行状态或内存数据进行监控和测试、打印程序清单、文档管理等功能。 图 B-1 CX-P 编程软件界面 CX-P 编程软件界面的外观如图 B-1 所示。编程界面包括标题栏、菜单条、工具条、状态栏以及 5 个窗口(可用“视图”菜单中的“窗口”项来选择显示窗口),下面将简单介绍各部分的功能。 1、菜单条 1)文件菜单可完成如新建、打开、关闭、保存文件、文件的页面设置、打印预览和打印设置等操作。 2)编辑菜单提供编辑程序用的各种工具,如选择、剪切、复制、粘贴程序块或数据块的操作,以及查找、替换、插入、删除和微分等功能。 3)视图菜单可以设置编程软件的开发环境,如选择梯形图或助记符编程窗口,打开或关闭其他窗口(如工程窗口、查看窗口、输出窗口等),显示全局符号表或本地符号表等。 4)插入菜单可实现在梯形图或助记符程序中插入行、列、指令或触点、线圈等功能。 5)PLC 菜单用于实现与 PLC 联机时的一些操作,如设置 PLC 的在线或离线工作方式以及编程、调试、监视和运行 4 种工作模式;所有程序在线编译;上载或下载程序;查看 PLC的信息等。 6)程序菜单...
