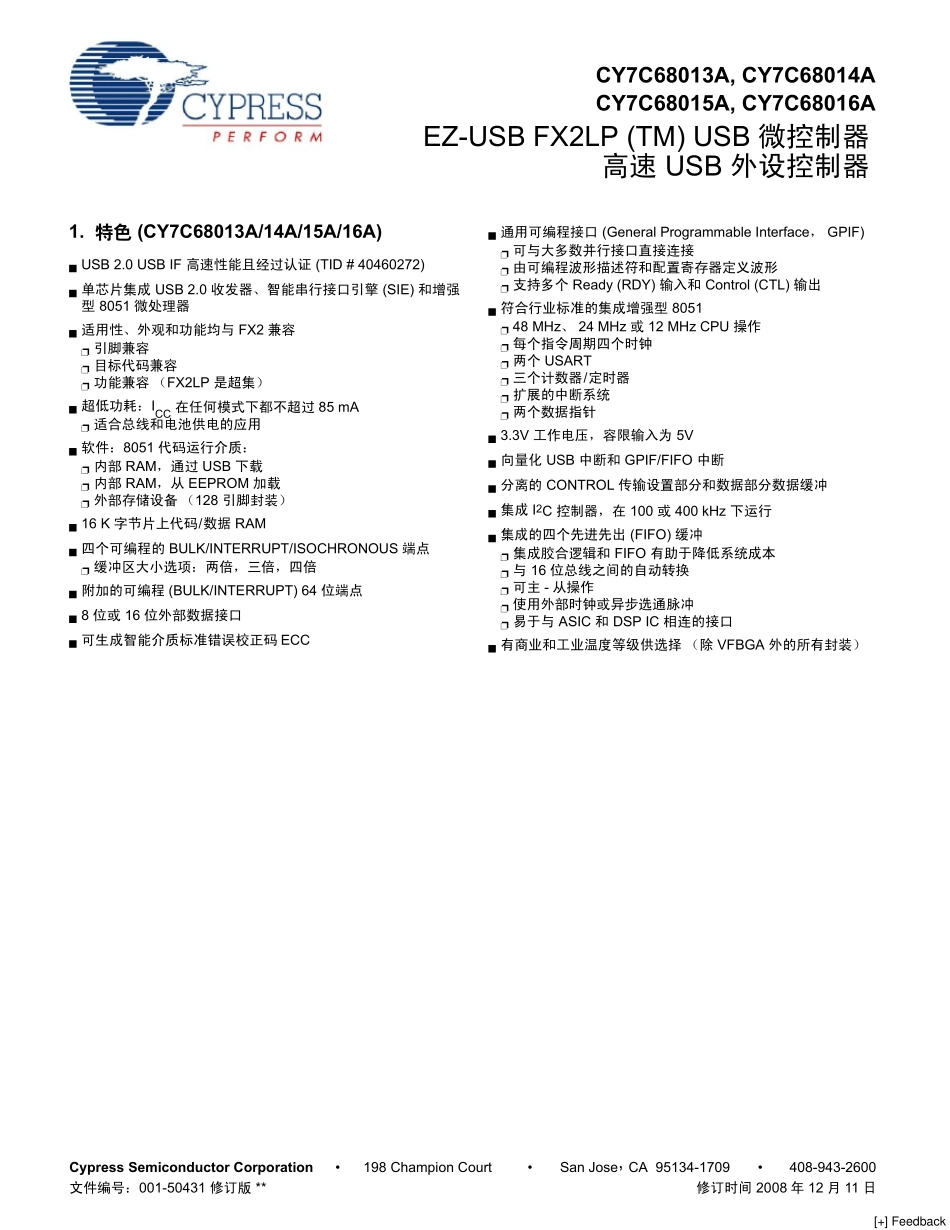

CY7C68013A, CY7C68014ACY7C68015A, CY7C68016AEZ-USB FX2LP (TM) USB 微控制器高速 USB 外设控制器Cypress Semiconductor Corporation•198 Champion Court•San Jose, CA 95134-1709•408-943-2600文件编号：001-50431 修订版 **修订时间 2008 年12 月11 日1. 特色 (CY7C68013A/14A/15A/16A)■ USB 2.0 USB IF 高速性能且经过认证 (TID # 40460272)■ 单芯片集成 USB 2.0 收发器、智能串行接口引擎 (SIE) 和增强型 8051 微处理器■ 适用性、外观和功能均与 FX2 兼容❐ 引脚兼容❐ 目标代码兼容❐ 功能兼容 （FX2LP 是超集）■ 超低功耗：ICC 在任何模式下都不超过 85 mA❐ 适合总线和电池供电的应用■ 软件：8051 代码运行介质：❐ 内部 RAM，通过 USB 下载❐ 内部 RAM，从 EEPROM 加载❐ 外部存储设备 （128 引脚封装）■ 16 K 字节片上代码/数据 RAM■ 四个可编程的 BULK/INTERRUPT/ISOCHRONOUS 端点❐ 缓冲区大小选项：两倍，三倍，四倍■ 附加的可编程 (BULK/INTERRUPT) 64 位端点■ 8 位或 16 位外部数据接口■ 可生成智能介质标准错误校正码 ECC■ 通用可编程接口 (General Programmable Interface， GPIF)❐ 可与大多数并行接口直接连接❐ 由可编程波形描述符和配置寄存器定义波形❐ 支持多个 Ready (RDY) 输入和 Control (CTL) 输出■ 符合行业标准的集成增强型 8051❐ 48 MHz、 24 MHz 或 12 MHz CPU 操作❐ 每个指令周期四个时钟❐ 两个 USART❐ 三个计数器/定时器❐ 扩展的中断系统❐ 两个数据指针■ 3.3V 工作电压，容限输入为 5V■ 向量化 USB 中断和 GPIF/FIFO 中断■ 分离的 CONTROL 传输设置部分和数据部分数据缓冲■ 集成 I2C 控制器，在 100 或 400 kHz 下运行■ 集成的四个先进先出 (FIFO) 缓冲❐ 集成胶合逻辑和 FIFO 有助于降低系统成本❐ 与 16 位总线之间的自动转换❐ 可主 - 从操作❐ 使用外部时钟或异步选通脉冲❐ 易于与 ASIC 和 DSP IC 相连的接口■ 有商业和工业温度等级供选择 （除 VFBGA 外的所有封装）[+] Feedback CY7C68013A, CY7C68014ACY7C68015A, CY7C68016A文件编号：001-50431 修订版 **第 2 页，共 61 页 1.1 特 色 （ 仅限 CY7C68013A/14A）■ CY7C68014A：适合电池供电应用❐ 挂起电流：100 μA (typ)■ CY7C680...
