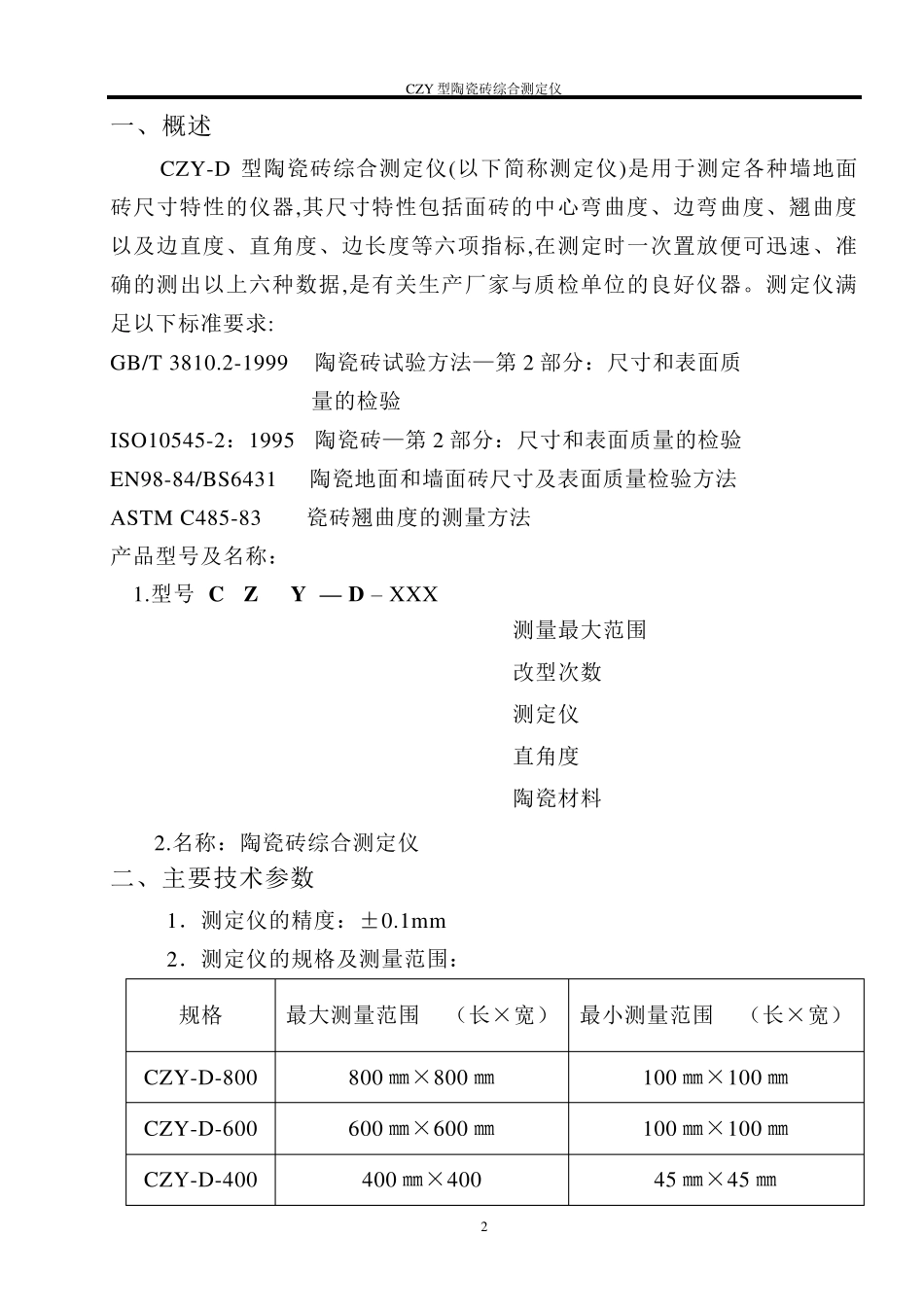

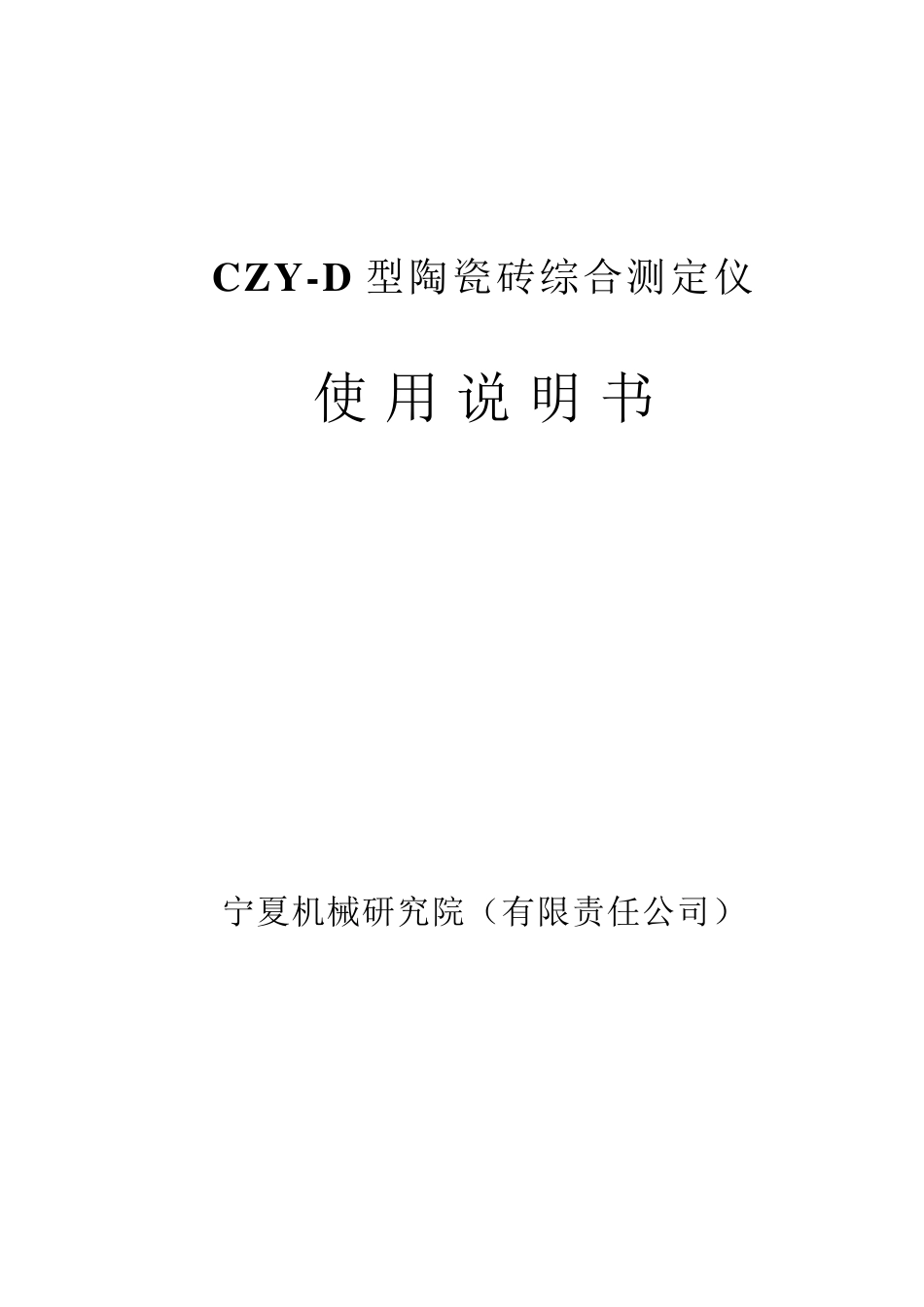

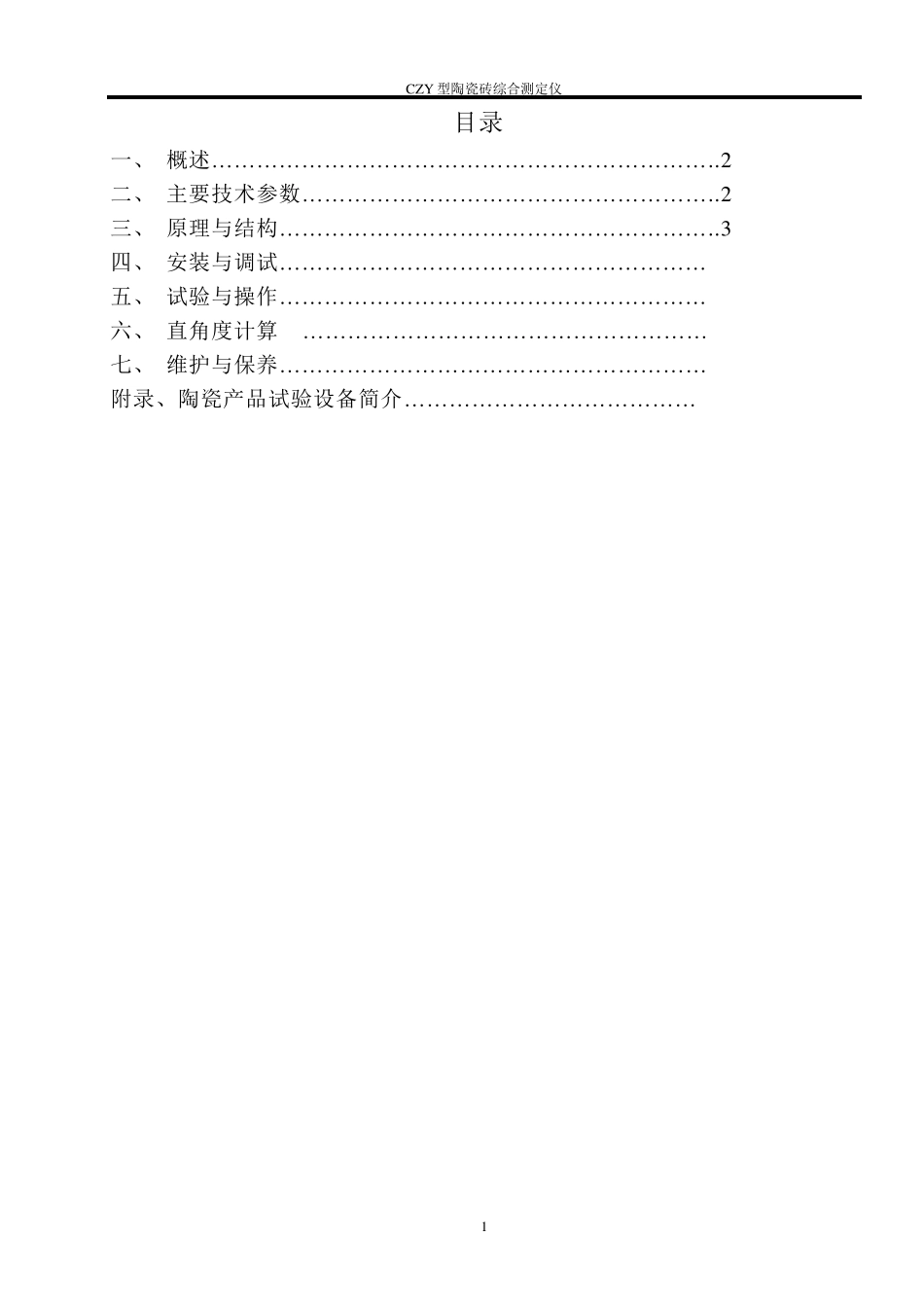

CZY-D 型陶瓷砖综合测定仪 使 用 说 明 书 宁夏机械研究院（有限责任公司） CZY 型陶瓷砖综合测定仪 1 目录 一、 概述…………………………………………………………..2 二、 主要技术参数………………………………………………..2 三、 原理与结构…………………………………………………..3 四、 安装与调试………………………………………………….4 五、 试验与操作………………………………………………….5 六、 直角度计算..……………………………………………….6 七、 维护与保养………………………………………………….6 附录、陶瓷产品试验设备简介…………………………………..7 CZY 型陶瓷砖综合测定仪 2 一、概述 CZY-D 型陶瓷砖综合测定仪(以下简称测定仪)是用于测定各种墙地面砖尺寸特性的仪器,其尺寸特性包括面砖的中心弯曲度、边弯曲度、翘曲度以及边直度、直角度、边长度等六项指标,在测定时一次置放便可迅速、准确的测出以上六种数据,是有关生产厂家与质检单位的良好仪器。测定仪满足以下标准要求: GB/T 3810.2-1999 陶瓷砖试验方法—第2 部分：尺寸和表面质 量的检验 ISO10545-2：1995 陶瓷砖—第2 部分：尺寸和表面质量的检验 EN98-84/BS6431 陶瓷地面和墙面砖尺寸及表面质量检验方法 ASTM C485-83 瓷砖翘曲度的测量方法 产品型号及名称： 1.型号 C Z Y — D – XXX 测量最大范围 改型次数 测定仪 直角度 陶瓷材料 2.名称：陶瓷砖综合测定仪 二、主要技术参数 1．测定仪的精度：±0.1m m 2．测定仪的规格及测量范围： 规格 最大测量范围 （长×宽） 最小测量范围 （长×宽） CZY-D-800 800 ㎜×800 ㎜ 100 ㎜×100 ㎜ CZY-D-600 600 ㎜×600 ㎜ 100 ㎜×100 ㎜ CZY-D-400 400 ㎜×400 45 ㎜×45 ㎜ CZY 型陶瓷砖综合测定仪 3 三、 原理与结构 1. 原理： 本测定测定仪应用了所测陶瓷砖类似外形和具有理想尺寸的多种标准板，将标准板置于三个等高支柱端的三点所构成的理想平面上，且以矩形的临边为直角坐标，在此平面坐标上安置测头并进行比较测量的方法。 图一 结构原理图 1 挡板 2 直线导轨 3 大滑板 4 紧定螺钉 5 连接板 1 6 固定定位杆座 7 标尺 8 测头 9 工作平台 10 等高支柱 11 连接板 2 12 百分表 13 移动表座 14 小杠杆 15 夹紧螺丝 16 长杠杆 17 中弯表座 18 移动定...
