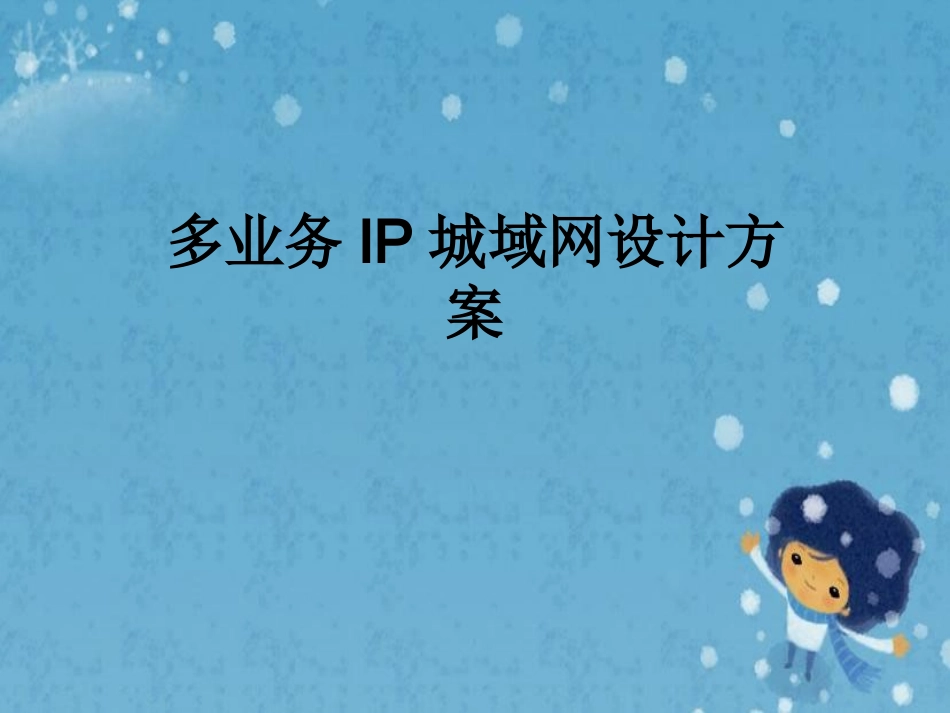

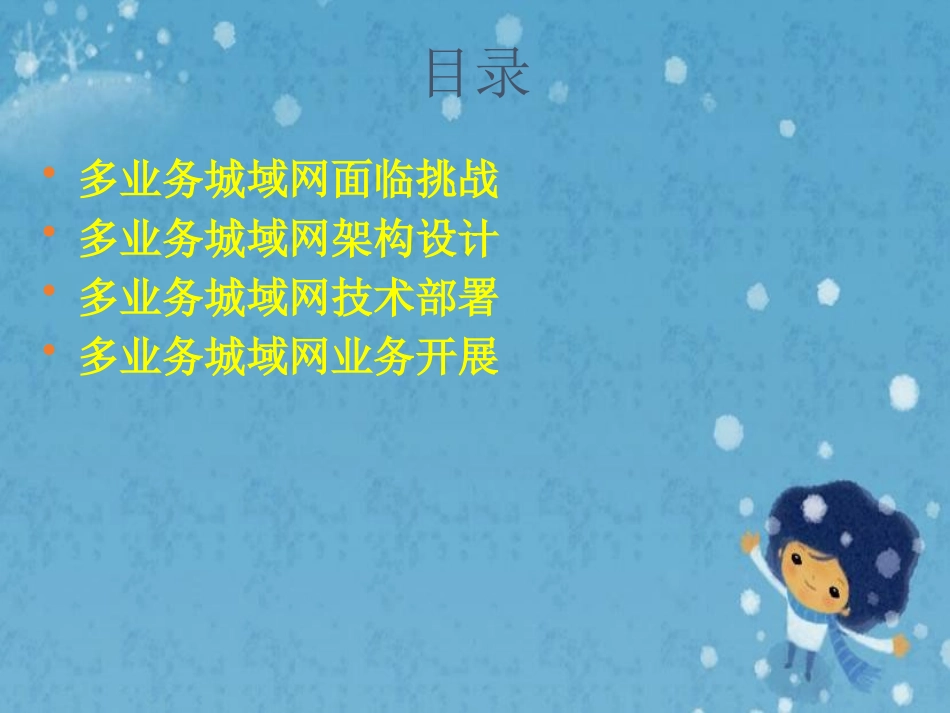

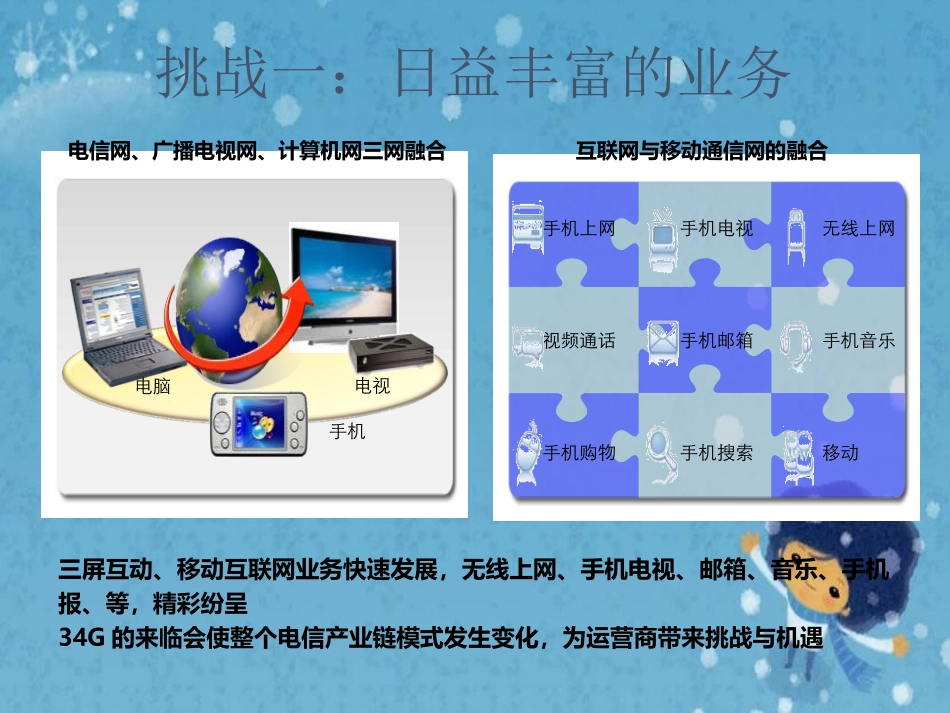

多业务IP城域网设计方案目录•多业务城域网面临挑战•多业务城域网架构设计•多业务城域网技术部署•多业务城域网业务开展挑战一:日益丰富的业务手机上网手机电视手机搜索手机购物无线上网手机音乐手机邮箱视频通话移动电视电脑手机互联网与移动通信网的融合电信网、广播电视网、计算机网三网融合三屏互动、移动互联网业务快速发展,无线上网、手机电视、邮箱、音乐、手机报、等,精彩纷呈34G的来临会使整个电信产业链模式发生变化,为运营商带来挑战与机遇挑战二:网络流量激增业务收入下降2007-2012网络流量46%2006-2010年总年复合增长率-2.5%:2009网络流量收益网络流量与业务收入之间存在错位,网络发展需要协调两者之间的平衡挑战三:固网移动融合业务捆绑业务融合终端融合网络融合语音网络宽带网络移动网络网络网络网络融合网络个人用户商业客户网络演进步骤1234如何从烟囱型网络向融合型全业务网络演进?目标:何时、何地、何人都能享受优质服务挑战四:用户体验需求提高移动业务上网业务视频业务业务网速更快网络故障少恢复时间快业务不中断业务快速切换画面连续、无马赛克接打电话信号好,无中断随地接入网络,速度快流畅网络稳定,画面流畅业务隔离高安全性高可靠性关注用户基本需求和个性化需求,为其提供贴身的特色服务。丰富的业务加上鲜明的品牌树立市场竞争优势,提高用户忠诚度。总结:城域网发展趋势多业务大带宽高体验-三屏合一-手机电视-移动游戏-移动博客-……100%全融合-城域网出口40100G-城域网业务控制层1040G-城域网接入层1001000M入户-一站式服务-无处不在、无缝应用-突显个性服务,与众不同-固网移动融合-固网传输带宽高质量、低价格-移动传输便捷性、移动性目录•多业务城域网面临挑战•多业务城域网架构设计•多业务城域网技术部署•多业务城域网业务开展骨干网汇聚业务控制层接入/汇聚层终端骨干网核心层电信级骨干网接入网城域网实现全业务的承载,既承载传统业务,也要承载大客户专线业务、视频、3G等电信级业务。城域网内通过构建逻辑平面,实现业务的隔离,提供保障。不同类型业务,分流到不同的业务平面,提供不同的服务质量保证。全业务运营时代的城域网大客户基站用户用户城域网规模分类4010G链路带宽10-20台左右,8~10台2.510G链路带宽10台左右,6台左右L宽带用户数20-100万区域核心城市集群路由器、40100G链路带宽30~50台,10~15台宽带用户数大于100万超大城市(如首都)宽带用户数小于20万其他中小城市MS100G超大型城域网大型城域网中小型城域网40G40G1040G10G2.510G城域网双平面结构城域网单平面结构城域网结构分类目前国内大多数运营商目前多采用这种方式。整个结构分为城域网核心层、业务控制层、接入层。城域网上主要承载公众上网、大客户、大客户互联网业务。骨干网骨干网电信级骨干网电信级骨干网为满足、等高质量业务的承载需求,建设城域网精品平面,不同类的业务在不同的网络平面承载:传统平面承载公众上网、互联网专线业务精品平面承载、3G、、等业务城域网架构-核心层功能设备要求城域网核心完成内部横向业务流量和出网纵向流量的高速转发以及和本地其它业务网络(等)互联承担城域网与多个骨干网的互联和出网业务的分流任务超大型城市要求支持10040G端口;大中型城市要求支持4010G端口要求支持、、,具备良好的路由转发处理能力,支持大容量路由表,支持,支持、组播等协议业务量控制路由表项及变动都很大,需随时掌握全网路由状况需实施复杂的路由控制策略需要提供不同业务所需的保证需要实施基于聚合规则的流量控制策略路由情况核心层拓扑设计核心汇聚业务控制点核心业务控制点原先核心层采用10互联,后续升级到40100G互联,增加带宽取消汇聚层的设备,减少跳数,从而减小了延迟和故障收敛时间减少汇聚层网元和互联链路的网管,简化了网络规划和业务部署节省汇聚设备机架、下联端口和链路;降低网络能耗和机房空间增加带宽提升性能简化管理节省成本扁平化城域网架构-业务控制层功能设备要求业务接入控制点和二/三网络分界点用户管理...
