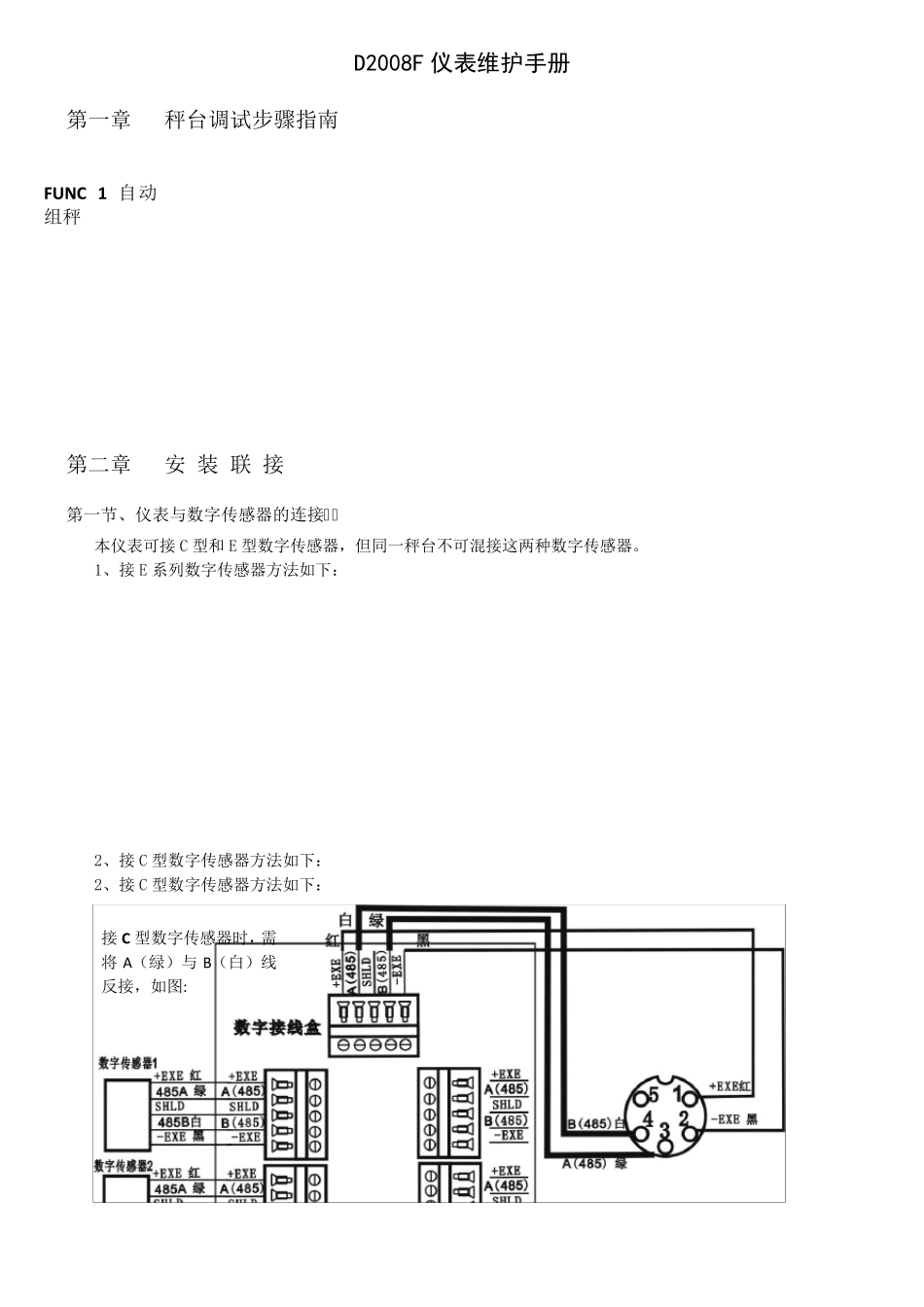

D2008F 仪表维护手册 第一章 秤台调试步骤指南 第二章 安 装 联 接 第一节、仪表与数字传感器的连接 本仪表可接C 型和 E 型数字传感器,但同一秤台不可混接这两种数字传感器。 1、接E 系列数字传感器方法如下: 2、接C 型数字传感器方法如下: 2、接C 型数字传感器方法如下: FUNC 1 自动组秤 接C 型数字传感器时,需将 A(绿)与 B(白)线反接,如图: 第二节、仪表与大屏幕的连接使用 可接柯力大屏幕,接法如下 1.RS232 接法 2.电流环接法 第三节、仪表与电脑的连接使用 本仪表有两种串口通讯方式,一是RS232;二是RS485(D2008-FG/P/P1 无此端口)。 仪表的PC 接口定义 仪表与电脑的RS232 连接 仪表与RS485 通信设备的连接 第四节、仪表与蓄电池的连接使用 仪表内部自带电池充电功能模块。蓄电池请使用12V/7Ah。 第三章 数字传感器调试 第一节 修改传感器通信地址和秤台数字传感器组秤 方法1、C 型数字模块修改传感器通信地址和组秤 1、 C 型数字模块的传感器修改地址,传感器必须单个接线修改。 操作方法见下表: 步骤 操作 显示 解释 1 按【F1】 按【888888】 按【输入】 c000000 c- - - - - - 输入标定密码 出厂初始密码为“888888” 2 按【F1】 按【输入】 FUNC 0 选择功能类别号 0 进入设置地址 3 按【输入】 S adr ----- 扫描所接的数字传感器 扫描中 4 按【01】 按【输入】 Xd** N## Xd** N01 X: 传感器通信协议 1:柯力C 型2:柯力E 型 d**数字传感器的原通信地址 N##新的通信地址 设新的通信址为01(范围为1~16) 5 按【输入】 ******. 设置成功显示该数传内码 6 S adr 返回至步骤3 2、 地址修改完毕后进行 C 型数字模块的传感器组秤。 操作方法见下表: 步骤 操作 显示 解释 1 按【F1】 按【888888】 按【输入】 c000000 c- - - - - - 输入标定密码 出厂初始密码为“888888” 2 按【1】 按【输入】 FUNC 0 FUNC 1 选择功能类别号 1 进入自动组秤程序 3 按【输入】 T** N** T 传感器通信协议 N 传感器数量 仪表PC接口 电脑9 芯 串口 2 2 3 3 5 5 仪表PC接口 RS485 通信设备 1(信号 A) 信号 A 9(信号 B) 信号 B 4 按【1】 按【输入】 SUrE 0 SUrE 1 是否保存扫描信息 0:不保存 1:保存类型,数量,并根据地址自动设置角位 5 称重状态 参数设置结束...
