D341、D941、D641型蝶阀技术说明

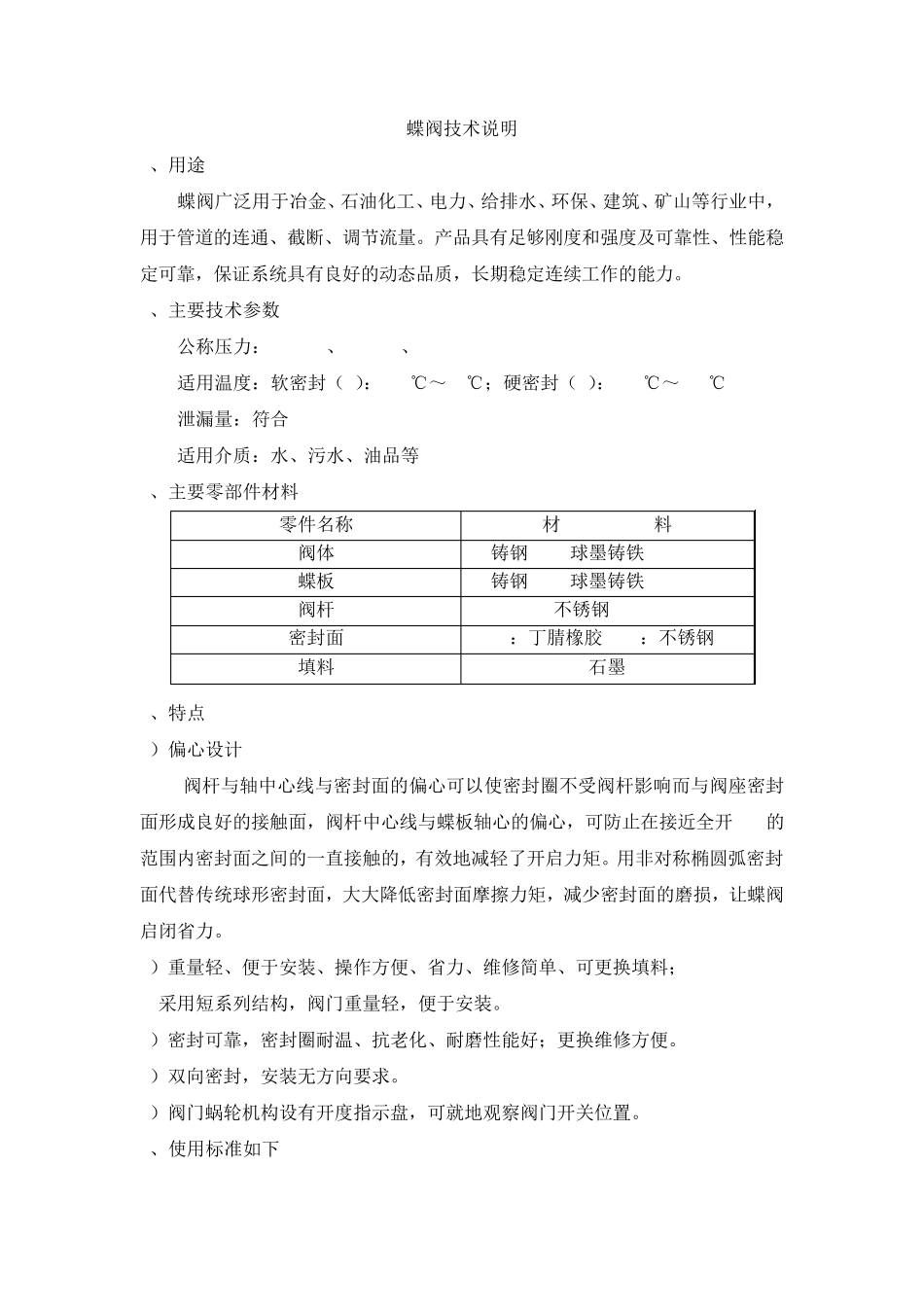

D341、D941、D641型蝶阀技术说明_第1页
1/7

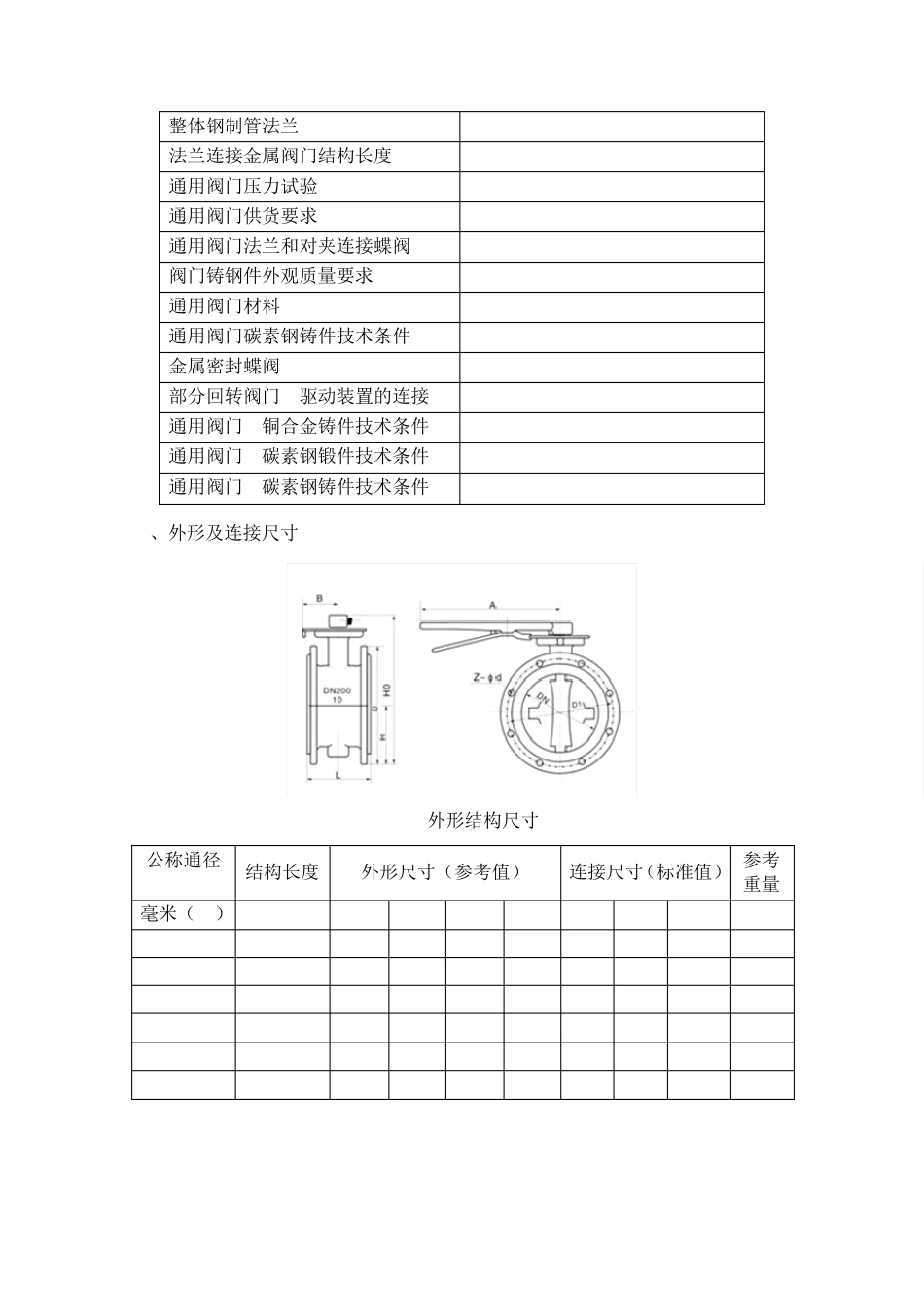

D341、D941、D641型蝶阀技术说明_第2页
2/7

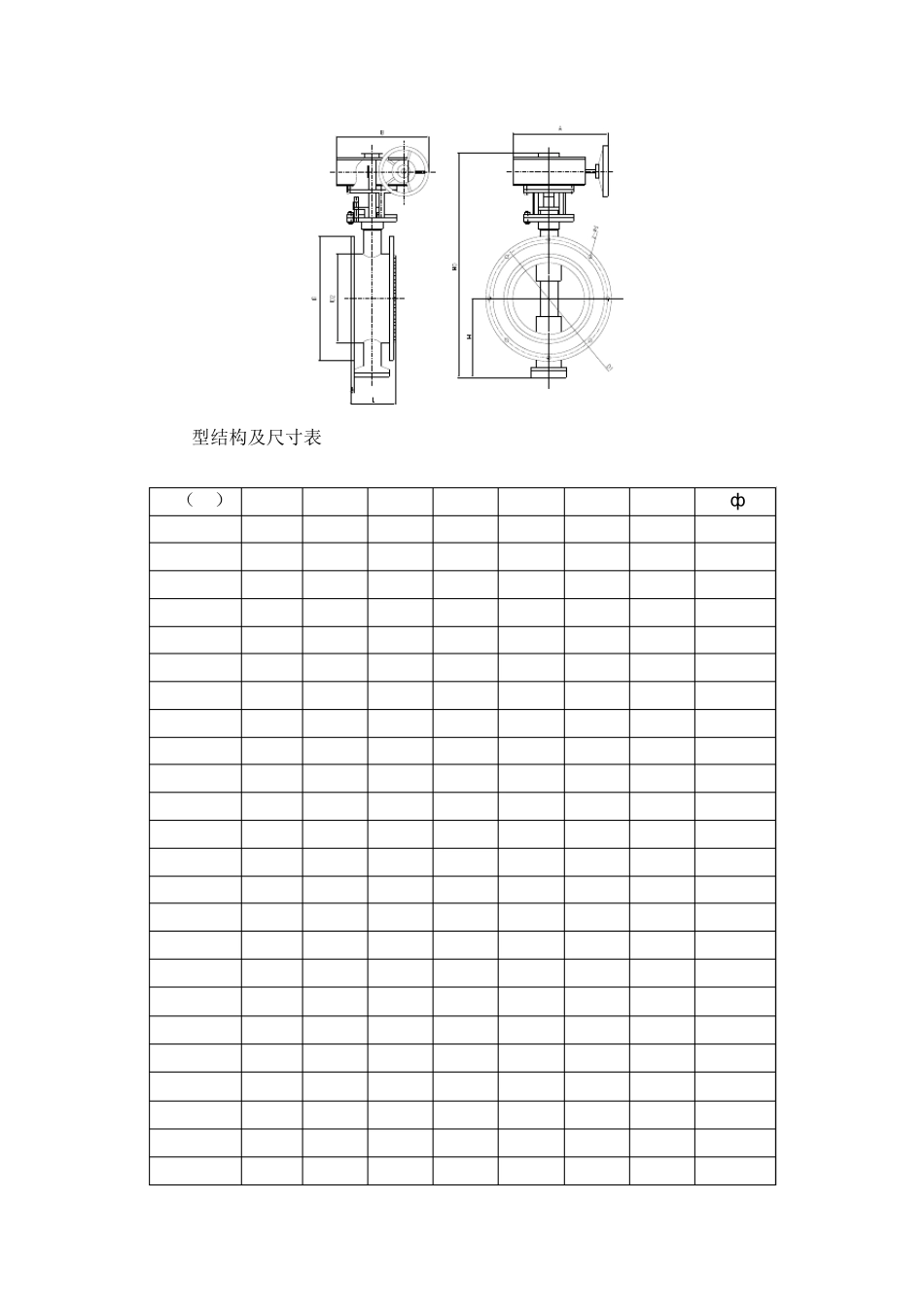

D341、D941、D641型蝶阀技术说明_第3页
3/7
蝶阀技术说明 1、用途 蝶阀广泛用于冶金、石油化工、电力、给排水、环保、建筑、矿山等行业中,用于管道的连通、截断、调节流量。产品具有足够刚度和强度及可靠性、性能稳定可靠,保证系统具有良好的动态品质,长期稳定连续工作的能力。 2、主要技术参数 公称压力:1.0MPa、1.6MPa、2.5MPa 适用温度:软密封(X):-20℃~80℃;硬密封(H):-20℃~250℃ 泄漏量:符合 GB/T13927-2008 适用介质:水、污水、油品等 3、主要零部件材料 零件名称 材 料 阀体 铸钢 WCB/球墨铸铁 QT450-10 蝶板 铸钢 WCB/球墨铸铁 QT450-10 阀杆 不锈钢 2Cr13 密封面 X:丁腈橡胶; H:不锈钢 填料 石墨 4、特点 1)偏心设计 阀杆与轴中心线与密封面的偏心可以使密封圈不受阀杆影响而与阀座密封面形成良好的接触面,阀杆中心线与蝶板轴心的偏心,可防止在接近全开 20%的范围内密封面之间的一直接触的,有效地减轻了开启力矩。用非对称椭圆弧密封面代替传统球形密封面,大大降低密封面摩擦力矩,减少密封面的磨损,让蝶阀启闭省力。 2)重量轻、便于安装、操作方便、省力、维修简单、可更换填料; 3)采用短系列结构,阀门重量轻,便于安装。 4)密封可靠,密封圈耐温、抗老化、耐磨性能好;更换维修方便。 5)双向密封,安装无方向要求。 6)阀门蜗轮机构设有开度指示盘,可就地观察阀门开关位置。 5、使用标准如下 整体钢制管法兰 GB/T 9113 法兰连接金属阀门结构长度 GB/T 12221 通用阀门压力试验 GB/T 13927 通用阀门供货要求 JB/T 7928 通用阀门法兰和对夹连接蝶阀 GB/T 12238 阀门铸钢件外观质量要求 JB/T 7927 通用阀门材料 JB/T 5300 通用阀门碳素钢铸件技术条件 GB/T 12229 金属密封蝶阀 JB/T 8527 部分回转阀门 驱动装置的连接 GB/T 12223 通用阀门 铜合金铸件技术条件 GB/T 12225 通用阀门 碳素钢锻件技术条件 GB/T 12228 通用阀门 碳素钢铸件技术条件 GB/T 12229 6、外形及连接尺寸 D41J外形结构尺寸 公称通径DN 结构长度 外形尺寸(参考值) 连接尺寸(标准值) 参考重量 毫米(mm) L H H0 A B D D1 n-d kg 50 108 82 238 270 65 165 125 4-18 8.5 65 112 92 258 270 65 185 145 8-18 9.5 80 114 100 278 270 65 200 160 8-18 11 100 127 110 293 270 65 220 180 8-18 15 125 140 125 309 310 65 250...
