D5.723250天然气压缩机计算书

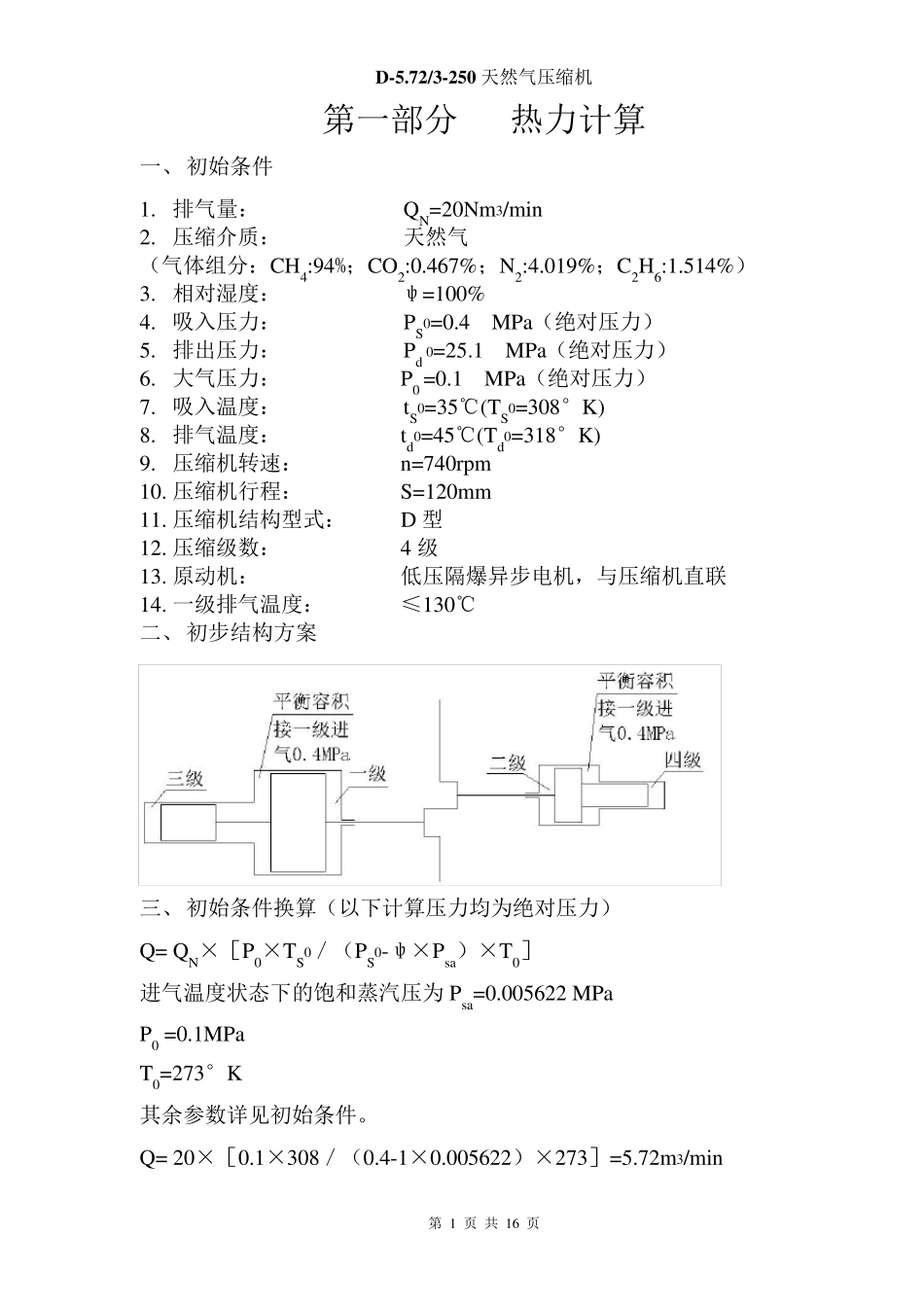

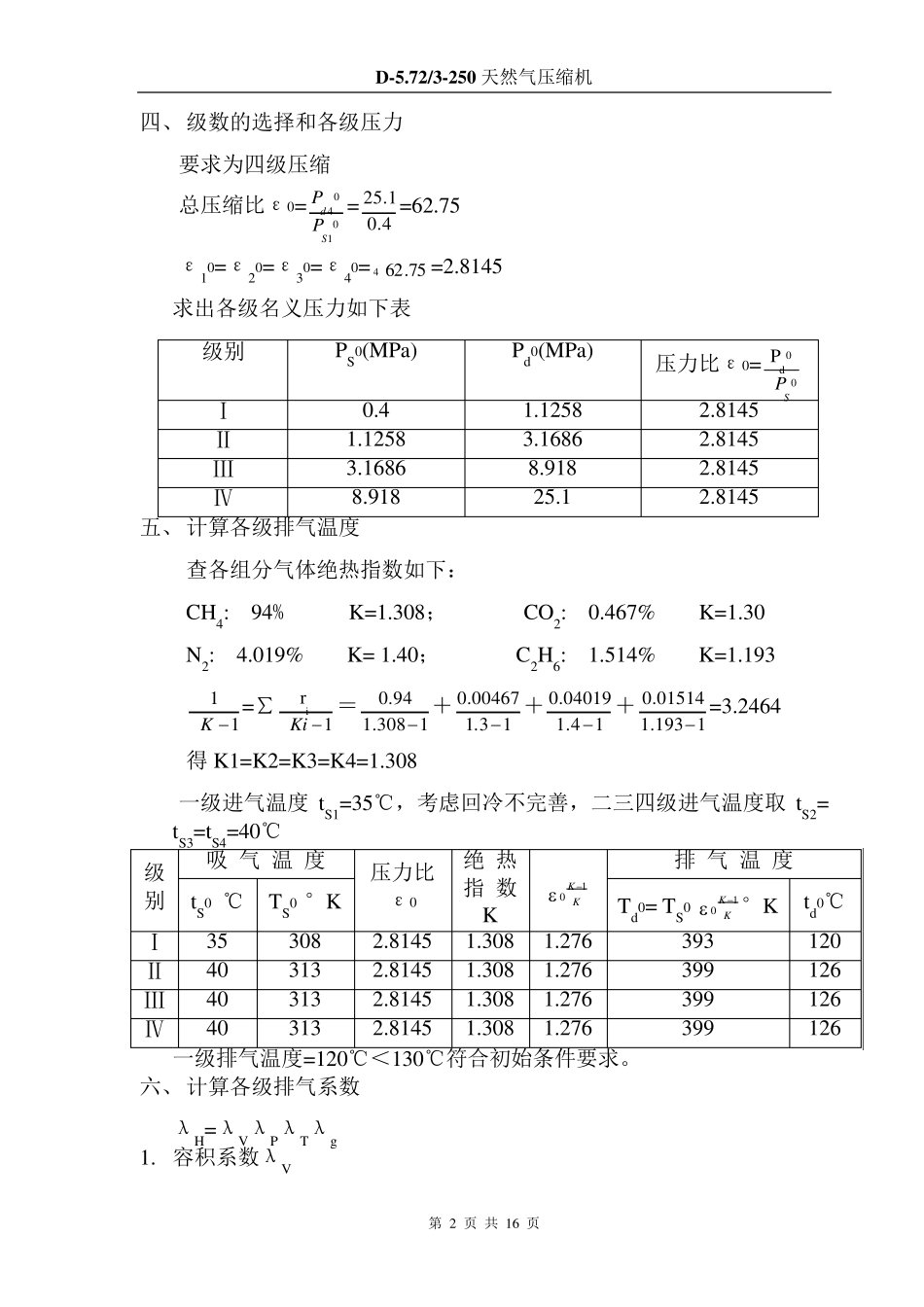

D -5.72/3-250 天然气压缩机 第 1 页 共 16 页 第一部分 热力计算 一、 初始条件 1. 排气量： QN=20Nm3/min 2. 压缩介质： 天然气 （气体组分：CH4:94%；CO2:0.467%；N2:4.019%；C2H6:1.514%） 3. 相对湿度： ψ=100% 4. 吸入压力： PS0=0.4 MPa（绝对压力） 5. 排出压力： Pd 0=25.1 MPa（绝对压力） 6. 大气压力： P0 =0.1 MPa（绝对压力） 7. 吸入温度： tS0=35℃(TS0=308°K) 8. 排气温度： td0=45℃(Td0=318°K) 9. 压缩机转速： n=740rpm 10. 压缩机行程： S=120mm 11. 压缩机结构型式： D 型 12. 压缩级数： 4 级 13. 原动机： 低压隔爆异步电机，与压缩机直联 14. 一级排气温度： ≤130℃ 二、 初步结构方案 三、 初始条件换算（以下计算压力均为绝对压力） Q= QN×［P0×TS0／（PS0-ψ×Psa）×T0］ 进气温度状态下的饱和蒸汽压为 Psa=0.005622 MPa P0 =0.1MPa T0=273°K 其余参数详见初始条件。 Q= 20×［0.1×308／（0.4-1×0.005622）×273］=5.72m3/min D -5.72/3-250 天然气压缩机 第 2 页 共 16 页 四、 级数的选择和各级压力 要求为四级压缩 总压缩比ε0=0104SdPP=0.425.1=62.75 ε10=ε20=ε30=ε40= 475.62=2.8145 求出各级名义压力如下表 级别 PS0(MPa) Pd0(MPa) 压力比ε0=00dPSP Ⅰ 0.4 1.1258 2.8145 Ⅱ 1.1258 3.1686 2.8145 Ⅲ 3.1686 8.918 2.8145 Ⅳ 8.918 25.1 2.8145 五、 计算各级排气温度 查各组分气体绝热指数如下： CH4: 94% K=1.308； CO2: 0.467% K=1.30 N2: 4.019% K= 1.40； C2H6: 1.514% K=1.193 11K =∑1riKi ＝11.3080.94 ＋1.310.00467 ＋11.40.04019 ＋11.1930.01514 =3.2464 得K1=K2=K3=K4=1.308 一级进气温度tS1=35℃，考虑回冷不完善，二三四级进气温度取tS2= tS3=tS4=40℃ 级别 吸 气 温 度 压力比 ε0 绝 热指 数K KK 10 排 气 温 度 tS0 ℃ TS0 °K Td0= TS0 KK 10°K td0℃ Ⅰ 35 308 2.8145 1.308 1.276 393 120 Ⅱ 40 313 2.8145 1.308 1.276 399 126 Ⅲ 40 313 2.8145 1.308 1.276 399 126 Ⅳ 40 313 2.8145 1.308 1.276 399 126 一级排气温度=120℃＜130℃符合初始条件要求。 六、 计算各级排气系数 λH=λVλPλTλg 1. 容积系数λV D -5.72/3-250 ...
