DAC0832中文资料

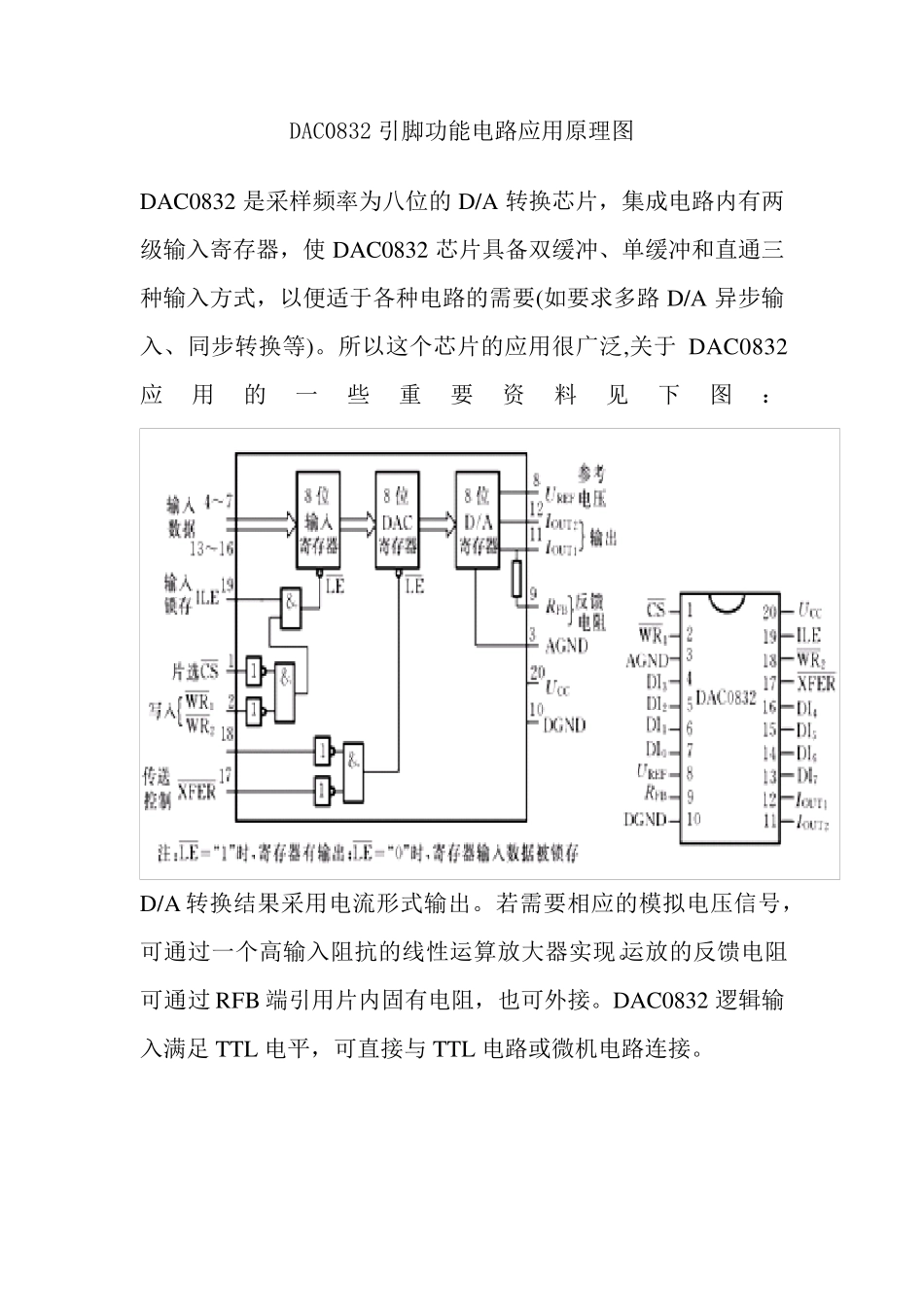

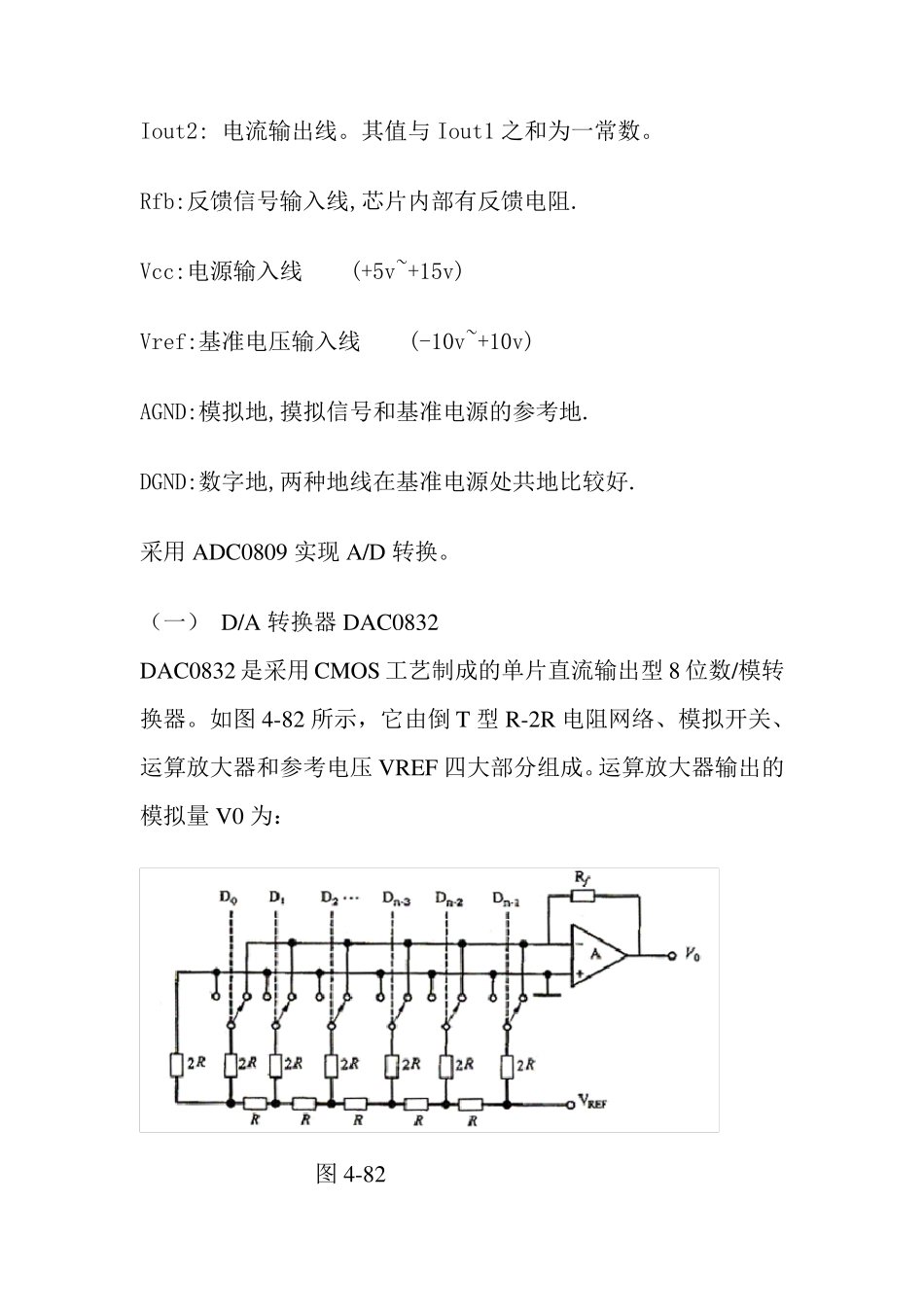

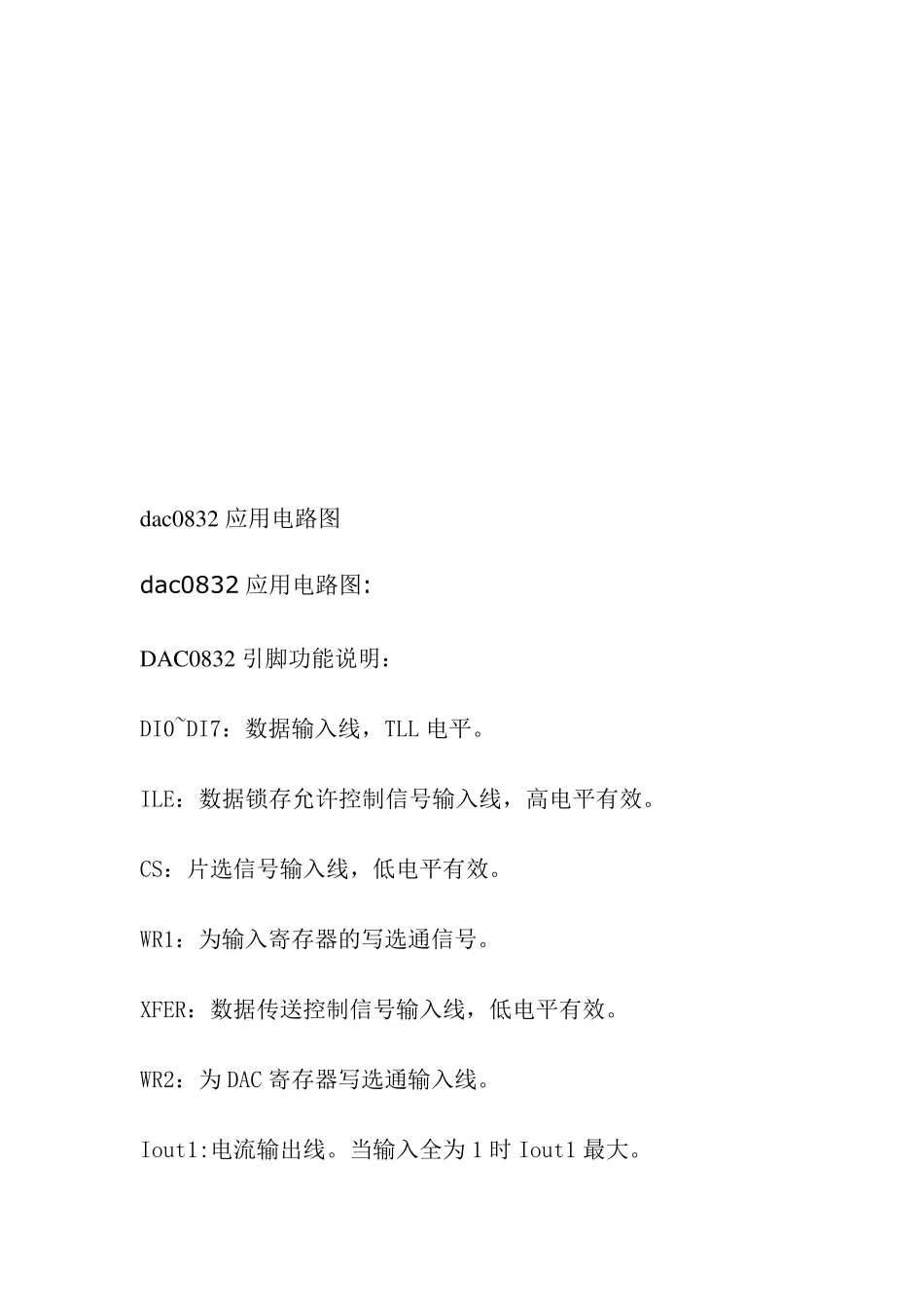

DAC0832 引脚功能电路应用原理图 DAC0832 是采样频率为八位的D/A 转换芯片，集成电路内有两级输入寄存器，使DAC0832 芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A 异步输入、同步转换等)。所以这个芯片的应用很广泛,关于 DAC0832应用的一些重要资料见下图： D/A 转换结果采用电流形式输出。若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。运放的反馈电阻可通过 RFB 端引用片内固有电阻，也可外接。DAC0832 逻辑输入满足 TTL 电平，可直接与 TTL 电路或微机电路连接。 dac0832 应用电路图 dac0832 应用电路图: DAC0832 引脚功能说明： DI0~DI7：数据输入线，TLL 电平。 ILE：数据锁存允许控制信号输入线，高电平有效。 CS：片选信号输入线，低电平有效。 WR1：为输入寄存器的写选通信号。 XFER：数据传送控制信号输入线，低电平有效。 WR2：为 DAC 寄存器写选通输入线。 Iout1:电流输出线。当输入全为 1 时 Iout1 最大。 Iout2: 电流输出线。其值与Iout1 之和为一常数。 Rfb:反馈信号输入线,芯片内部有反馈电阻. Vcc:电源输入线 (+5v~+15v) Vref:基准电压输入线 (-10v~+10v) AGND:模拟地,摸拟信号和基准电源的参考地. DGND:数字地,两种地线在基准电源处共地比较好. 采用ADC0809 实现A/D 转换。 （一） D/A 转换器DAC0832 DAC0832 是采用CMOS 工艺制成的单片直流输出型8 位数/模转换器。如图4-82 所示，它由倒T 型R-2R 电阻网络、模拟开关、运算放大器和参考电压VREF 四大部分组成。运算放大器输出的模拟量 V0 为： 图4-82 由上式可见，输出的模拟量 与输入的数字量（ ） 成正比，这就实现了从数字量到模拟量的转换。 一个 8 位 D/A 转换器有 8 个输入端（其中每个输入端是 8 位二进制数的一位），有一个模拟输出端。输入可有 28=256 个不同的二进制组态，输出为 256 个电压之一，即输出电压不是整个电压范围内任意值，而只能是 256 个可能值。图 4-83 是 DAC0832的逻辑框图和引脚排列。 图 4-83 D0~D7：数字信号输入端。 ILE：输入寄存器允许，高电平有效。 CS：片选信号，低电平有效。 WR1：写信号 1，低电平有效。 XFER：传送控制信号，低电平有效。 WR2：写信号2，低电平有效。 IOUT1、IOUT2：DAC 电流输出端。 Rfb：是集成在片内的外接运放的反馈电阻。 Vref：基准电压（-10~...
