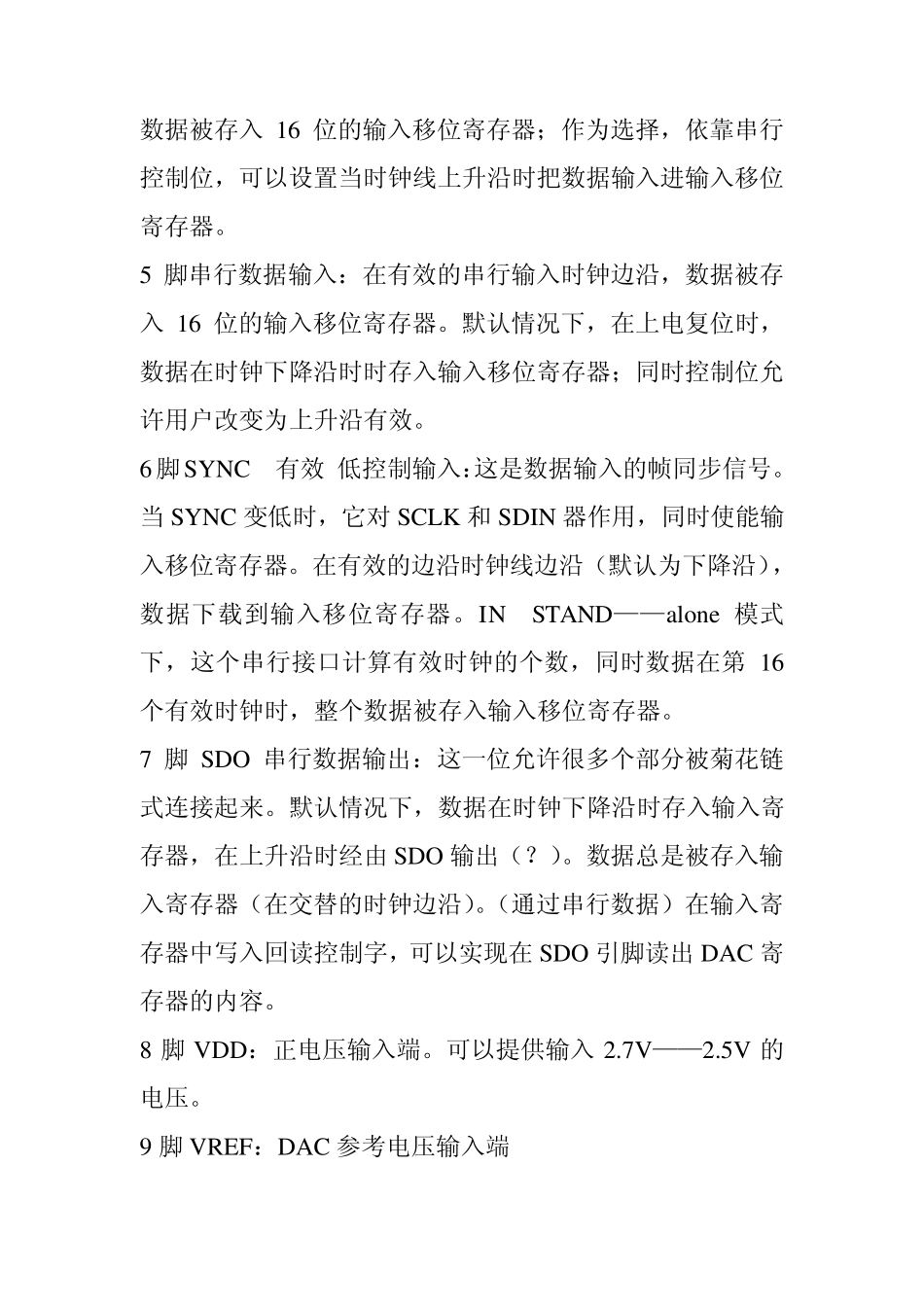

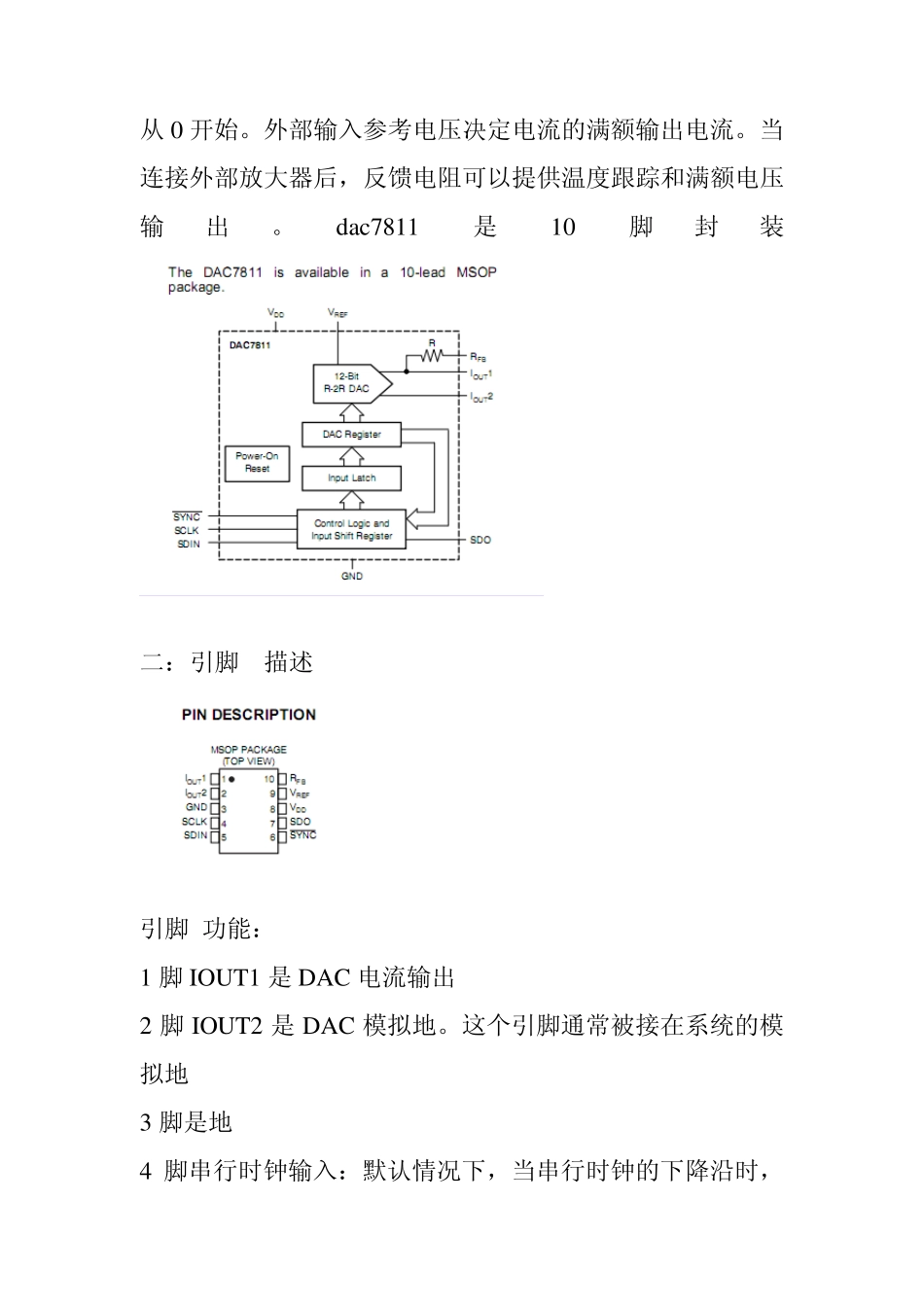

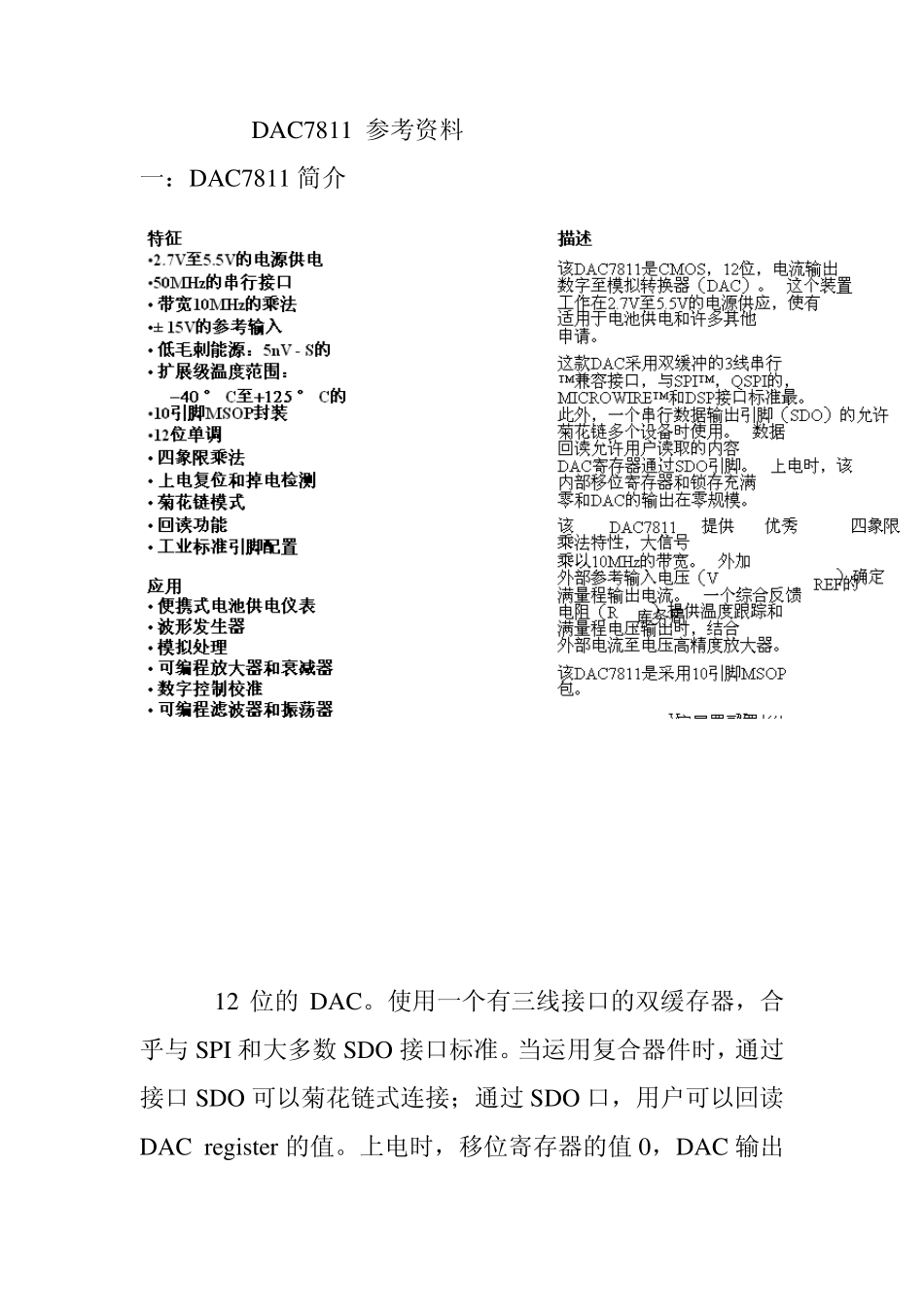

DAC7811 参考资料 一：DAC7811 简介 12 位的DAC。使用一个有三线接口的双缓存器，合乎与 SPI 和大多数 SDO 接口标准。当运用复合器件时，通过接口 SDO 可以菊花链式连接；通过 SDO 口，用户可以回读DAC register 的值。上电时，移位寄存器的值 0，DAC 输出从0 开始。外部输入参考电压决定电流的满额输出电流。当连接外部放大器后，反馈电阻可以提供温度跟踪和满额电压输出。dac7811是10脚封装 二：引脚 描述 引脚 功能： 1 脚 IOUT1 是 DAC 电流输出 2 脚 IOUT2 是 DAC 模拟地。这个引脚通常被接在系统的模拟地 3 脚是地 4 脚串行时钟输入：默认情况下，当串行时钟的下降沿时，数据被存入16 位的输入移位寄存器；作为选择，依靠串行控制位，可以设置当时钟线上升沿时把数据输入进输入移位寄存器。 5 脚串行数据输入：在有效的串行输入时钟边沿，数据被存入16 位的输入移位寄存器。默认情况下，在上电复位时，数据在时钟下降沿时时存入输入移位寄存器；同时控制位允许用户改变为上升沿有效。 6脚SYNC 有效 低控制输入：这是数据输入的帧同步信号。当SYNC 变低时，它对SCLK 和SDIN 器作用，同时使能输入移位寄存器。在有效的边沿时钟线边沿（默认为下降沿），数据下载到输入移位寄存器。IN STAND——alo n e 模式下，这个串行接口计算有效时钟的个数，同时数据在第 16个有效时钟时，整个数据被存入输入移位寄存器。 7 脚SDO 串行数据输出：这一位允许很多个部分被菊花链式连接起来。默认情况下，数据在时钟下降沿时存入输入寄存器，在上升沿时经由 SDO 输出（？）。数据总是被存入输入寄存器（在交替的时钟边沿）。（通过串行数据）在输入寄 存器中写入回读控制字，可以实现在SDO 引脚读出 DAC 寄存器的内容。 8 脚VDD：正电压输入端。可以提供输入2.7V——2.5V 的电压。 9 脚VREF：DAC 参考电压输入端 10 脚RFB：DAC 反馈电阻引脚。为DAC 建立外部电压输出，通过连接外部放大（输出）器。 三：DAC 工作原理： DAC7811 是一个串行通道的电流输出的，12 位的数模准换器。有一个R—2R 的梯形结构，有三个分离的MSBS。每一个2R 引脚被连接到 Iou t1 或者 Iou t2 末端。这个R——2R 结构连接一个外部参考输入 VREF，可以用来实现 DAC的满额电流。这个R_2R 结构可以外部连接一个10K 左右的（反馈）电阻，这个外部参考电压能够在-15V——+15V 变化，所以实现...
