DB块的内容说明及常用信号和功能块及功能说明

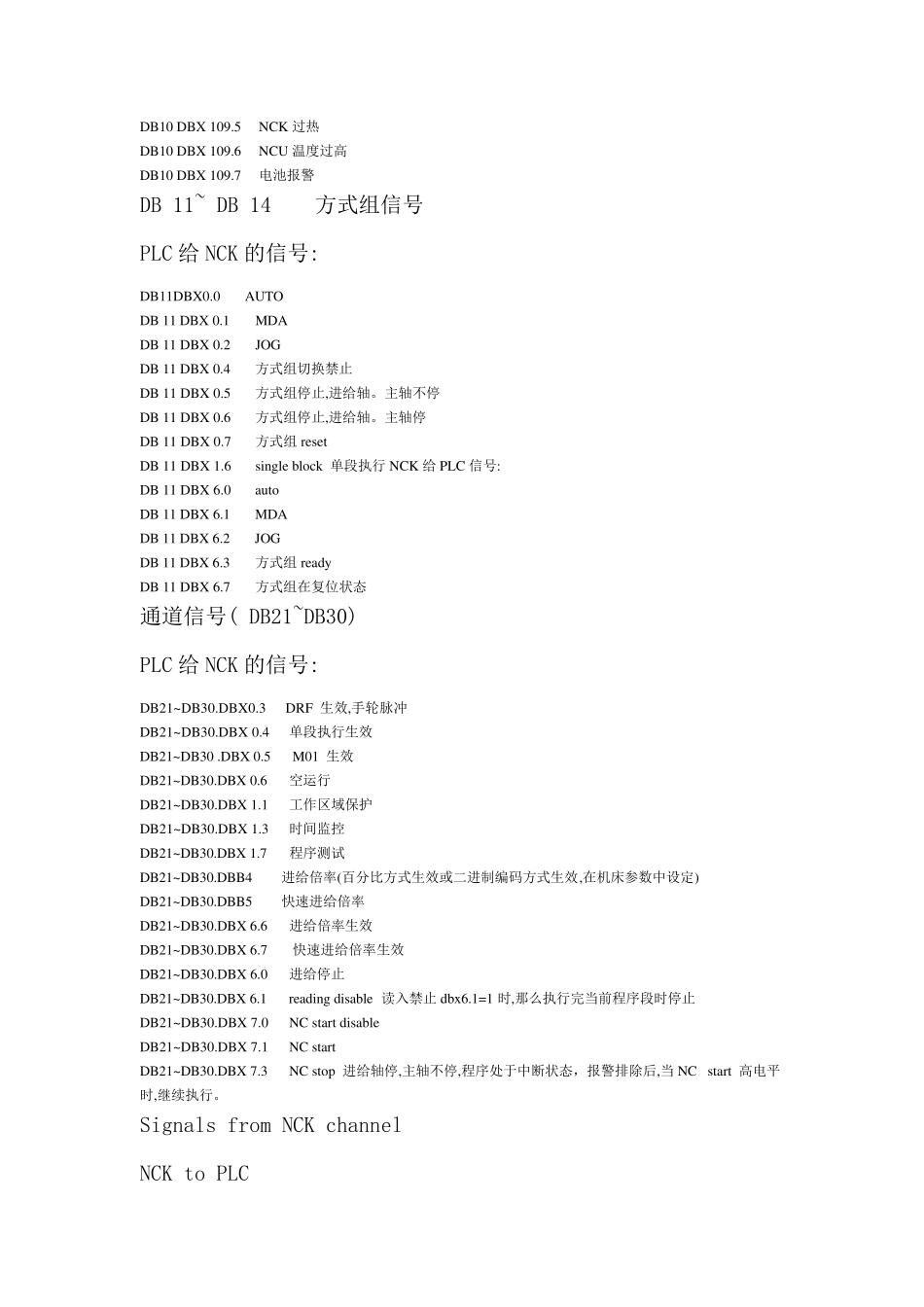

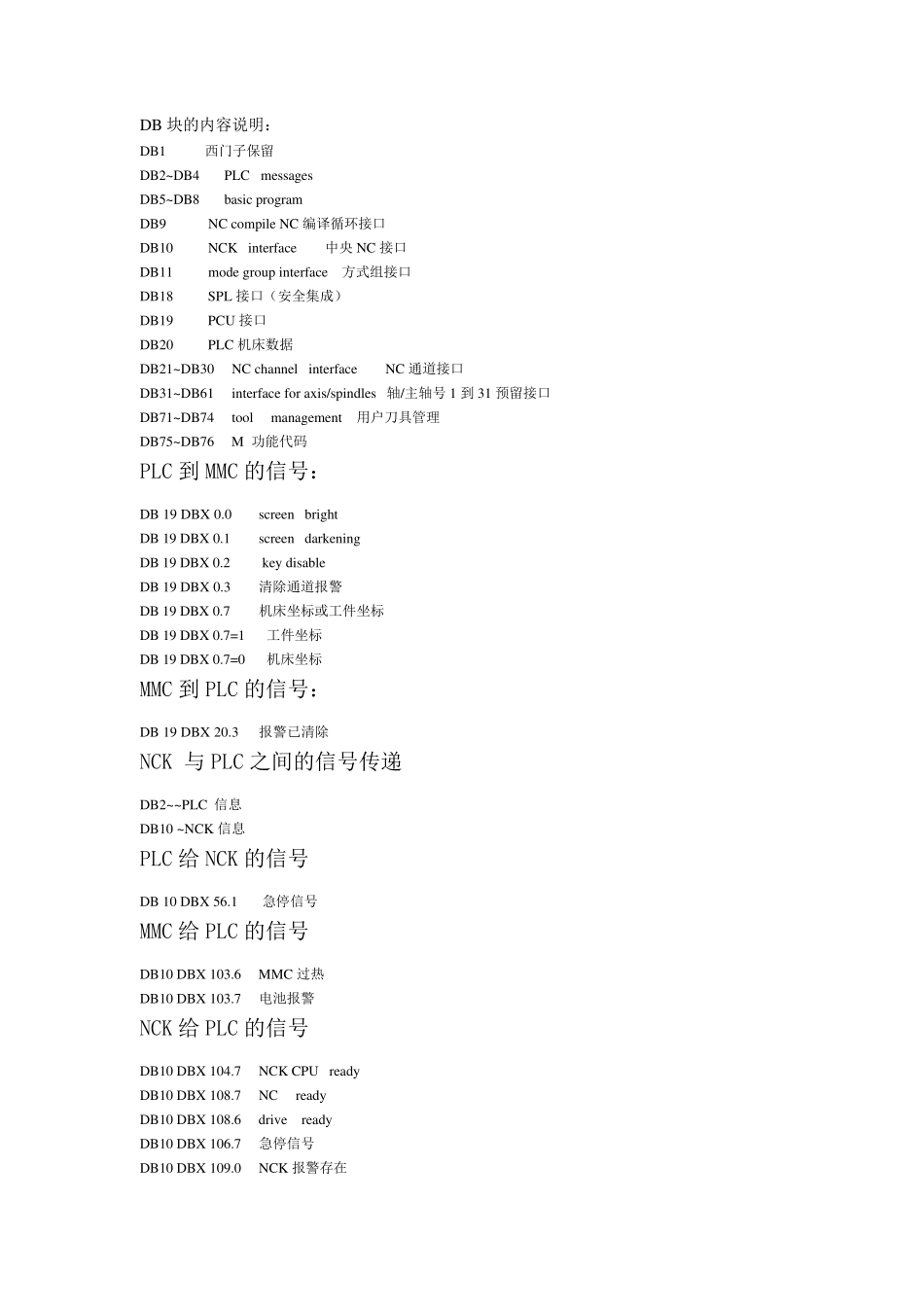

DB 块的内容说明： DB1 西门子保留 DB2~DB4 PLC messages DB5~DB8 basic program DB9 NC compile NC 编译循环接口 DB10 NCK interface 中央NC 接口 DB11 mode group interface 方式组接口 DB18 SPL 接口（安全集成） DB19 PCU 接口 DB20 PLC 机床数据 DB21~DB30 NC channel interface NC 通道接口 DB31~DB61 interface for axis/spindles 轴/主轴号1 到31 预留接口 DB71~DB74 tool management 用户刀具管理 DB75~DB76 M 功能代码 PLC 到MMC 的信号： DB 19 DBX 0.0 screen bright DB 19 DBX 0.1 screen darkening DB 19 DBX 0.2 key disable DB 19 DBX 0.3 清除通道报警 DB 19 DBX 0.7 机床坐标或工件坐标 DB 19 DBX 0.7=1 工件坐标 DB 19 DBX 0.7=0 机床坐标 MMC 到PLC 的信号： DB 19 DBX 20.3 报警已清除 NCK 与 PLC 之间的信号传递 DB2~~PLC 信息 DB10 ~NCK 信息 PLC 给 NCK 的信号 DB 10 DBX 56.1 急停信号 MMC 给 PLC 的信号 DB10 DBX 103.6 MMC 过热 DB10 DBX 103.7 电池报警 NCK 给 PLC 的信号 DB10 DBX 104.7 NCK CPU ready DB10 DBX 108.7 NC ready DB10 DBX 108.6 drive ready DB10 DBX 106.7 急停信号 DB10 DBX 109.0 NCK 报警存在 DB10 DBX 109.5 NCK 过热 DB10 DBX 109.6 NCU 温度过高 DB10 DBX 109.7 电池报警 DB 11~ DB 14 方式组信号 PLC 给NCK 的信号: DB11DBX0.0 AUTO DB 11 DBX 0.1 MDA DB 11 DBX 0.2 JOG DB 11 DBX 0.4 方式组切换禁止 DB 11 DBX 0.5 方式组停止,进给轴。主轴不停 DB 11 DBX 0.6 方式组停止,进给轴。主轴停 DB 11 DBX 0.7 方式组reset DB 11 DBX 1.6 single block 单段执行 NCK 给PLC 信号: DB 11 DBX 6.0 auto DB 11 DBX 6.1 MDA DB 11 DBX 6.2 JOG DB 11 DBX 6.3 方式组ready DB 11 DBX 6.7 方式组在复位状态 通道信号( DB21~DB30) PLC 给NCK 的信号: DB21~DB30.DBX0.3 DRF 生效,手轮脉冲 DB21~DB30.DBX 0.4 单段执行生效 DB21~DB30 .DBX 0.5 M01 生效 DB21~DB30.DBX 0.6 空运行 DB21~DB30.DBX 1.1 工作区域保护 DB21~DB30.DBX 1.3 时间监控 DB21~DB30.DBX 1.7 程序测试 DB21~DB30.DBB4 进给倍率(百分比...
