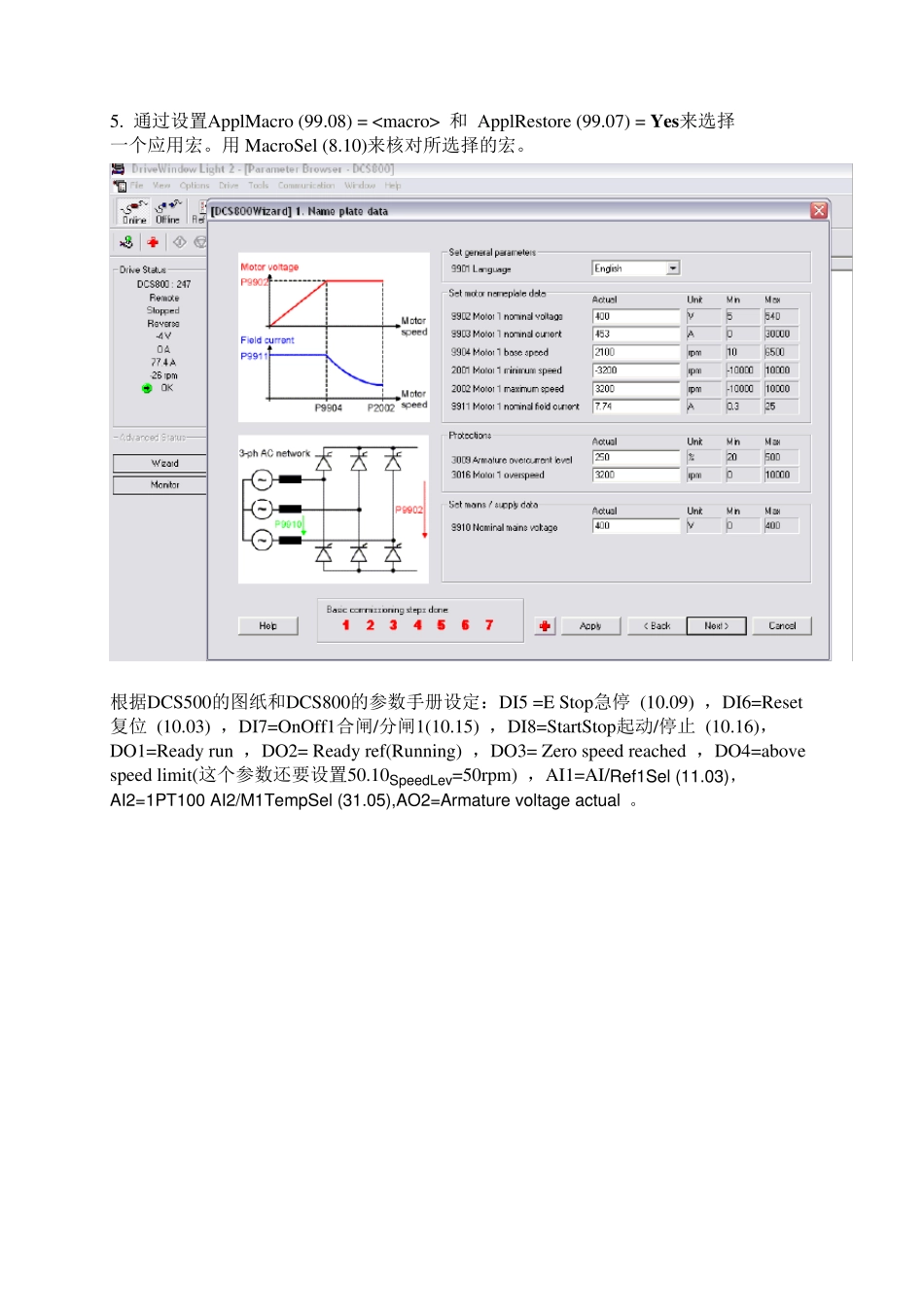

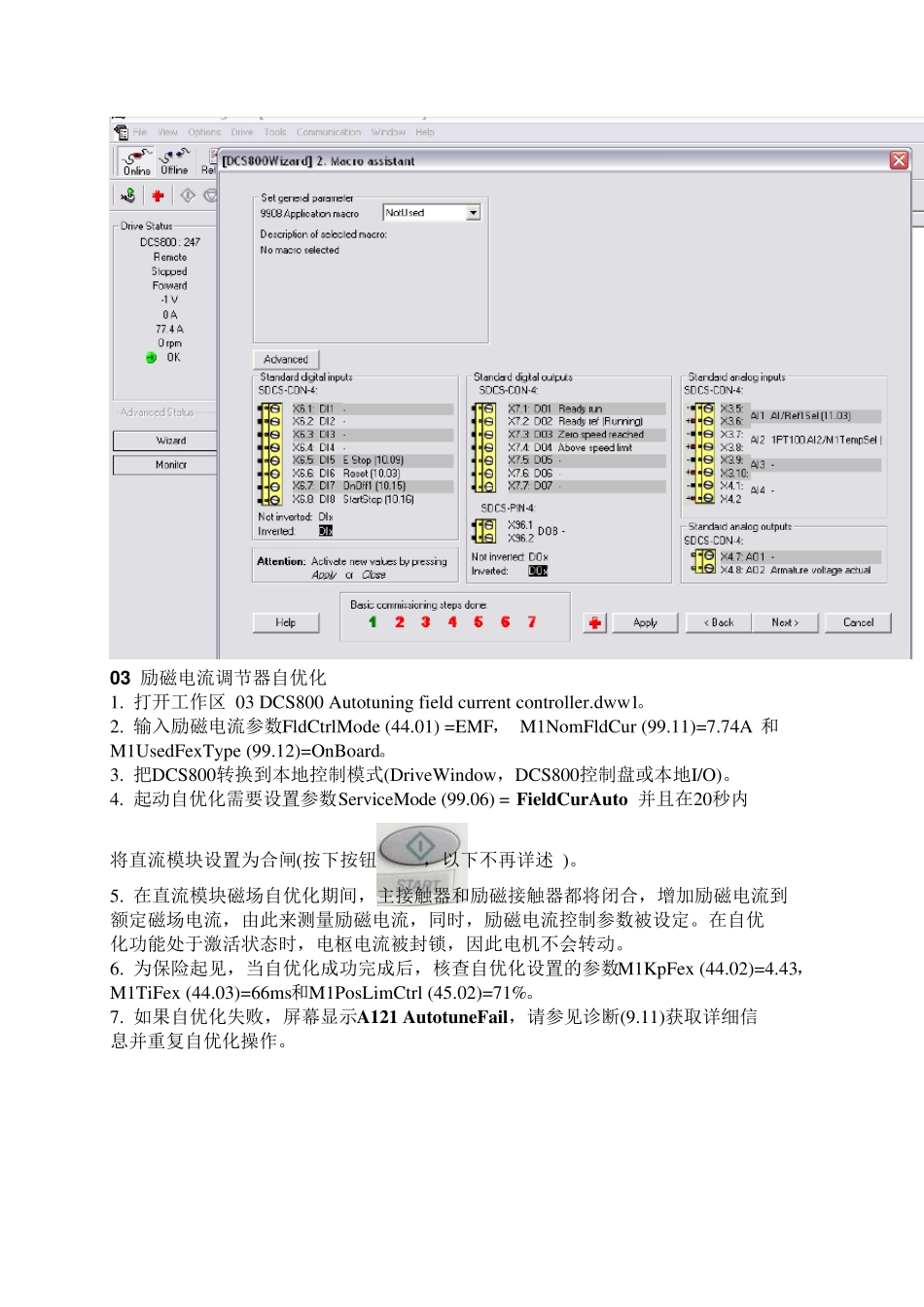

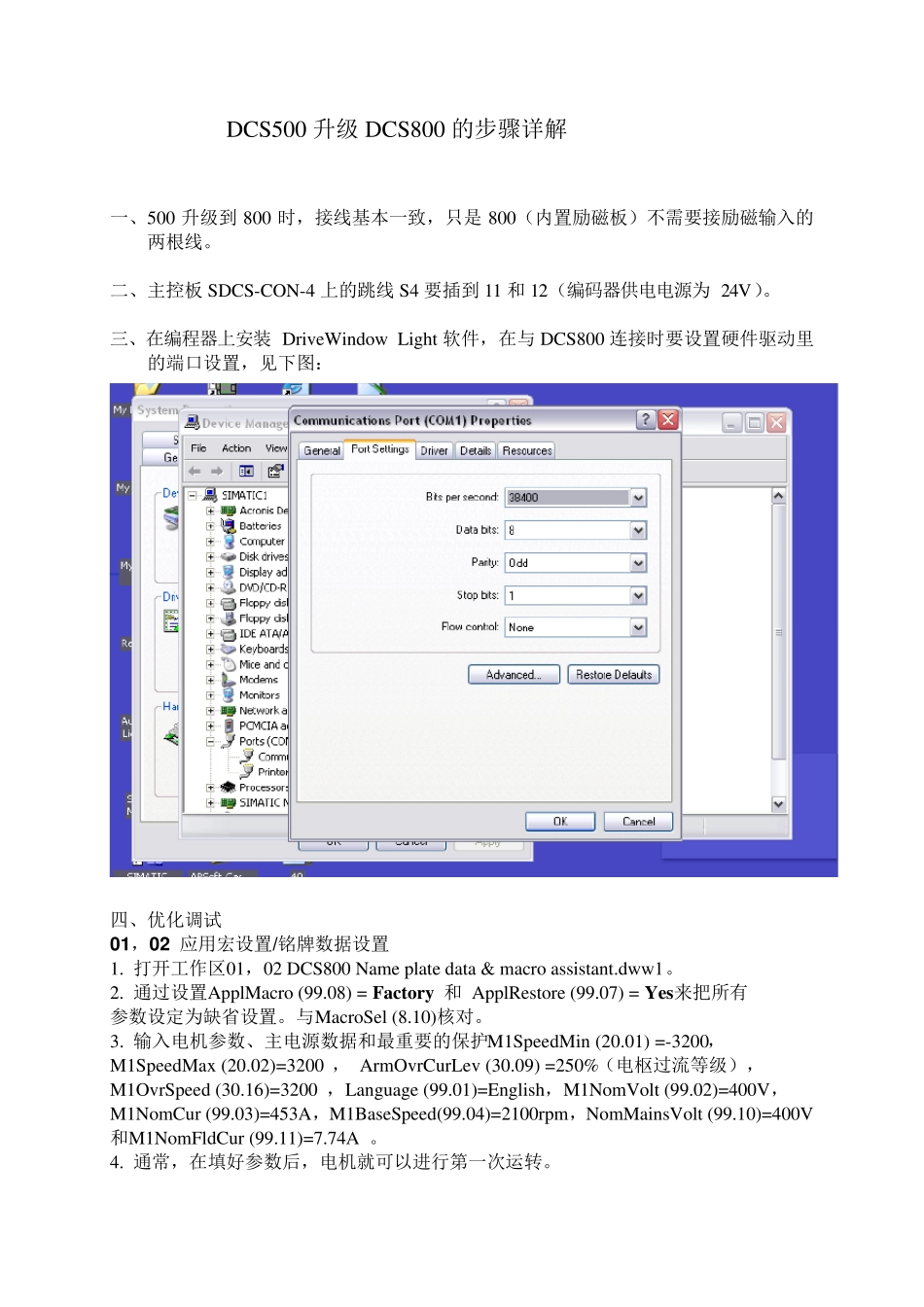

DCS500 升级DCS800 的步骤详解 一、500 升级到 800 时，接线基本一致，只是 800（内置励磁板）不需要接励磁输入的两根线。 二、主控板 SDCS-CON-4 上的跳线 S4 要插到 11 和 12（编码器供电电源为 24V）。 三、在编程器上安装 DriveWindow Light 软件，在与 DCS800 连接时要设置硬件驱动里的端口设置，见下图： 四、优化调试 0 1 ，0 2 应用宏设置/铭牌数据设置 1. 打开工作区01，02 DCS800 Name plate data & macro assistant.dww1。 2. 通过设置ApplMacro (99.08) = Factory 和 ApplRestore (99.07) = Yes来把所有 参数设定为缺省设置。与MacroSel (8.10)核对。 3. 输入电机参数、主电源数据和最重要的保护M1SpeedMin (20.01) =-3200， M1SpeedMax (20.02)=3200 ， ArmOvrCurLev (30.09) =250%（电枢过流等级）， M1OvrSpeed (30.16)=3200 ，Language (99.01)=English，M1NomVolt (99.02)=400V，M1NomCur (99.03)=453A，M1BaseSpeed(99.04)=2100rpm，NomMainsVolt (99.10)=400V和M1NomFldCur (99.11)=7.74A 。 4. 通常，在填好参数后，电机就可以进行第一次运转。 5. 通过设置ApplMacro (99.08) = 和 ApplRestore (99.07) = Yes来选择 一个应用宏。用MacroSel (8.10)来核对所选择的宏。 根据DCS500的图纸和DCS800的参数手册设定：DI5 =E Stop急停 (10.09) ，DI6=Reset复位 (10.03) ，DI7=OnOff1合闸/分闸1(10.15) ，DI8=StartStop起动/停止 (10.16)，DO1=Ready ru n ，DO2= Ready ref(Ru nning) ，DO3= Zero speed reached ，DO4=abov e speed limit(这个参数还要设置50.10SpeedLev=50rpm) ，AI1=AI/Ref1Sel (11.03)，AI2=1PT100 AI2/M1TempSel (31.05),AO2=Armature voltage actual 。 0 3 励磁电流调节器自优化 1. 打开工作区 03 DCS800 Autotuning field current controller.dww1。 2. 输入励磁电流参数FldCtrlMode (44.01) =EMF， M1NomFldCur (99.11)=7.74A 和 M1UsedFexType (99.12)=OnBoard。 3. 把DCS800转换到本地控制模式(DriveWindow，DCS800控制盘或本地I/O)。 4. 起动自优化需要设置参数ServiceMode (99.06) = FieldCu rAu to 并且在20秒内 将直流模块设置为合闸(按下按钮，以下不再详述 )。 5. 在直流模块磁场自优化期间，主接触器和励磁接触器都将闭合，增加励磁电...
