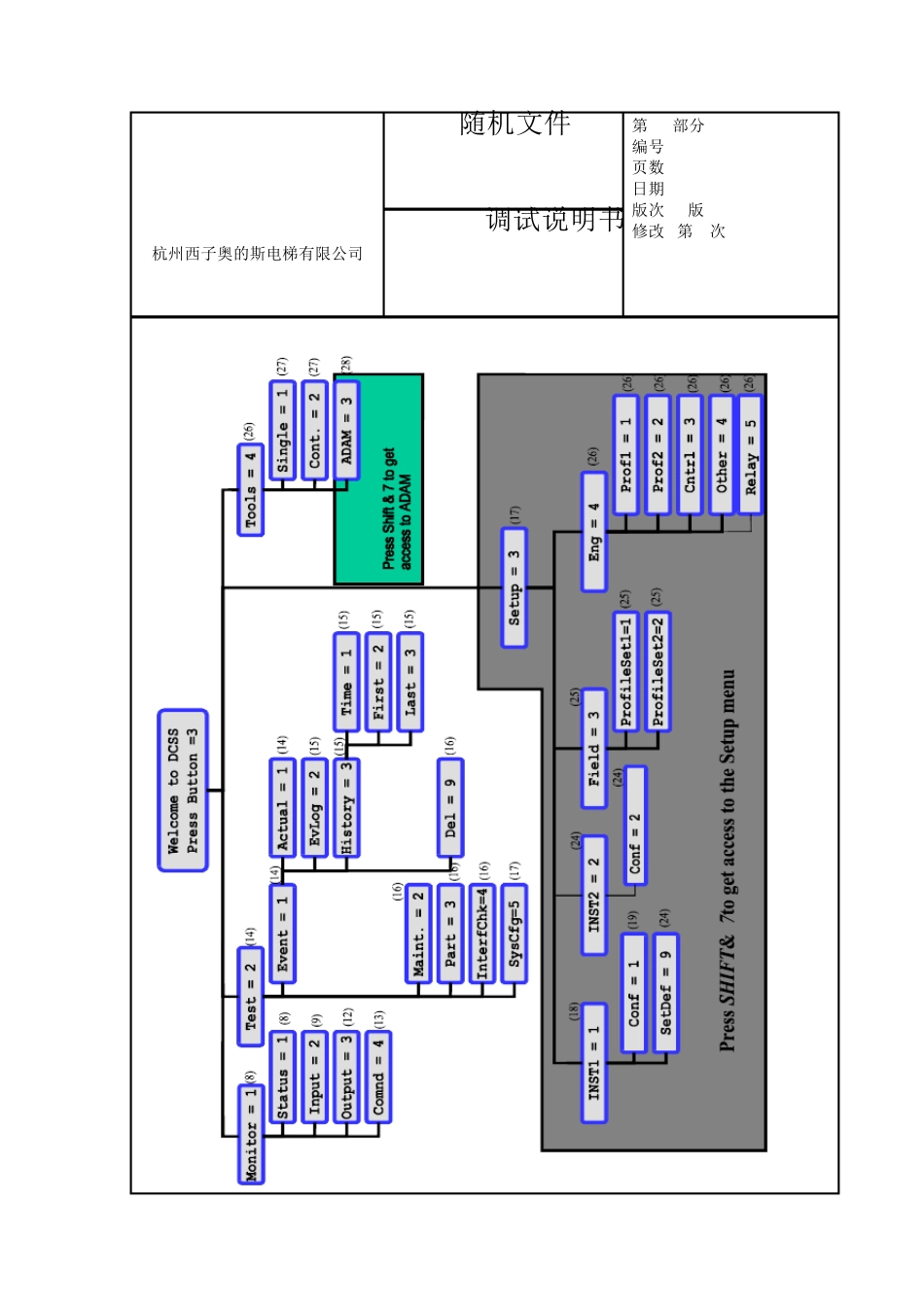

杭州西子奥的斯电梯有限公司` 随机文件第5部分编号:5.1页数:1/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书杭州西子奥的斯电梯有限公司` 随机文件 第5部分编号:5.2页数:2/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书一.自学习过程:(分Step1和Step2)Step1:WelcometoDCSSPressButton=3↓按“3”键Monitor=1Test=2Setup=3Tools=4↓按“3”键(为了得到 SETUP菜单,请按shift&7)Inst1=1Inst2=2Field=3Eng=4↓按“1”键Config=1SetDef=9↓按“1”键>Motor:DO2000Motor:HSDS↓按键,选择马达的类型。>Door:TLDDoor:CO↓选择开门的型式为中分或双折,TLD为双折门,CO为中分门杭州西子奥的斯电梯有限公司` 随机文件 第5部分编号:5.3页数:3/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书>Doorwidth:[mm]00900mm>——↓选择开门的宽度,>Encoder:DO2000Encoder:HSDS>↓>Encoder:userdefined>↓选择编码器的类型,Step2:1.感觉测试:SenseTestPrepSenseTestPleasewait!Doorisopening?<1>YES<0>NO↓观察门的移动并回答,如果门完全打开,它又开始关门DoorisclosingPleasewait!↓门完全关闭,又问Doorisclosed?<1>YES<0>NO回答问题杭州西子奥的斯电梯有限公司` 随机文件 第5部分编号:5.4页数:4/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书2.学习门的宽度:LearnDOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。DoorisopeningPleasewait!当门完全打开,回答下面的问题Doorisopened?<1>YES<0>NO如果回答“YES”,门将开始下一个动作。DoorisclosingPleasewait!3.学习爬行距离:LearnCreepWaysDCSS5学习门锁距离和转矩必须从开门和关门锁,开门的爬行距离和关门的爬行距离从门锁距离开始。LearnCreepWays↓LockDistanceCheckPleasewait!门将进行好几次的短路线的开和关LockDistCheckPleasewait!如果爬行距离测试完成,DCSS5将进入下一步。4.学习转矩:LearnTorquesDCSS5用检测速度开门,找出完全开门所需的最小的转矩,如果这个跟踪行为超出了转矩的范围;测试将重新给一个增加的转矩,所有的爬行和关门转矩都取决于检测时的转矩数值。LearnTorques杭州西子奥的斯电梯有限公司` 随机文件第5部分编号:5.5页数:5/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书↓LearnTorquesPleaseWait!如果自学习转矩可使门完全打开,DCSS5关上门...
