DCS受电调试方案

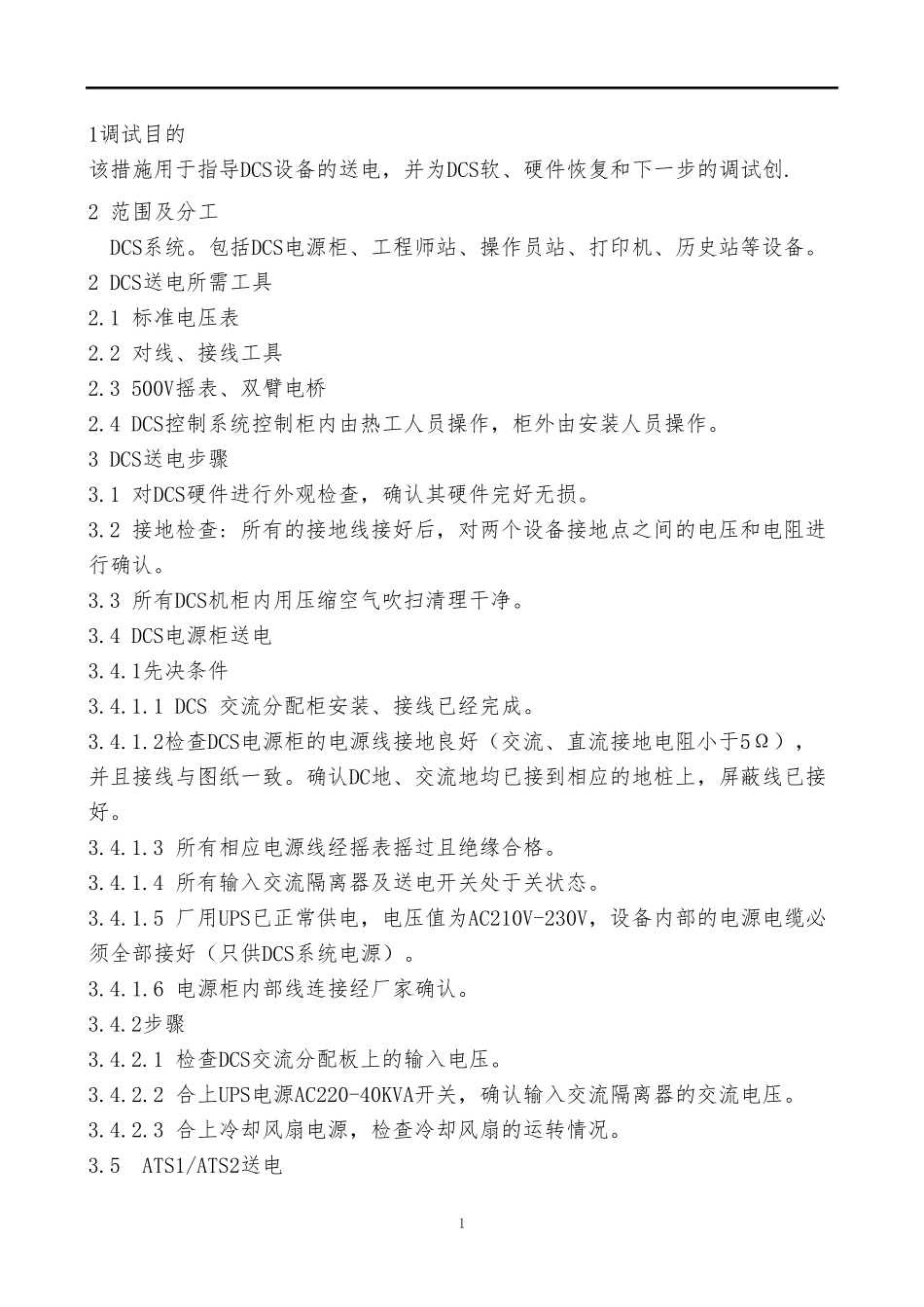

DCS受电调试方案_第1页
1/6

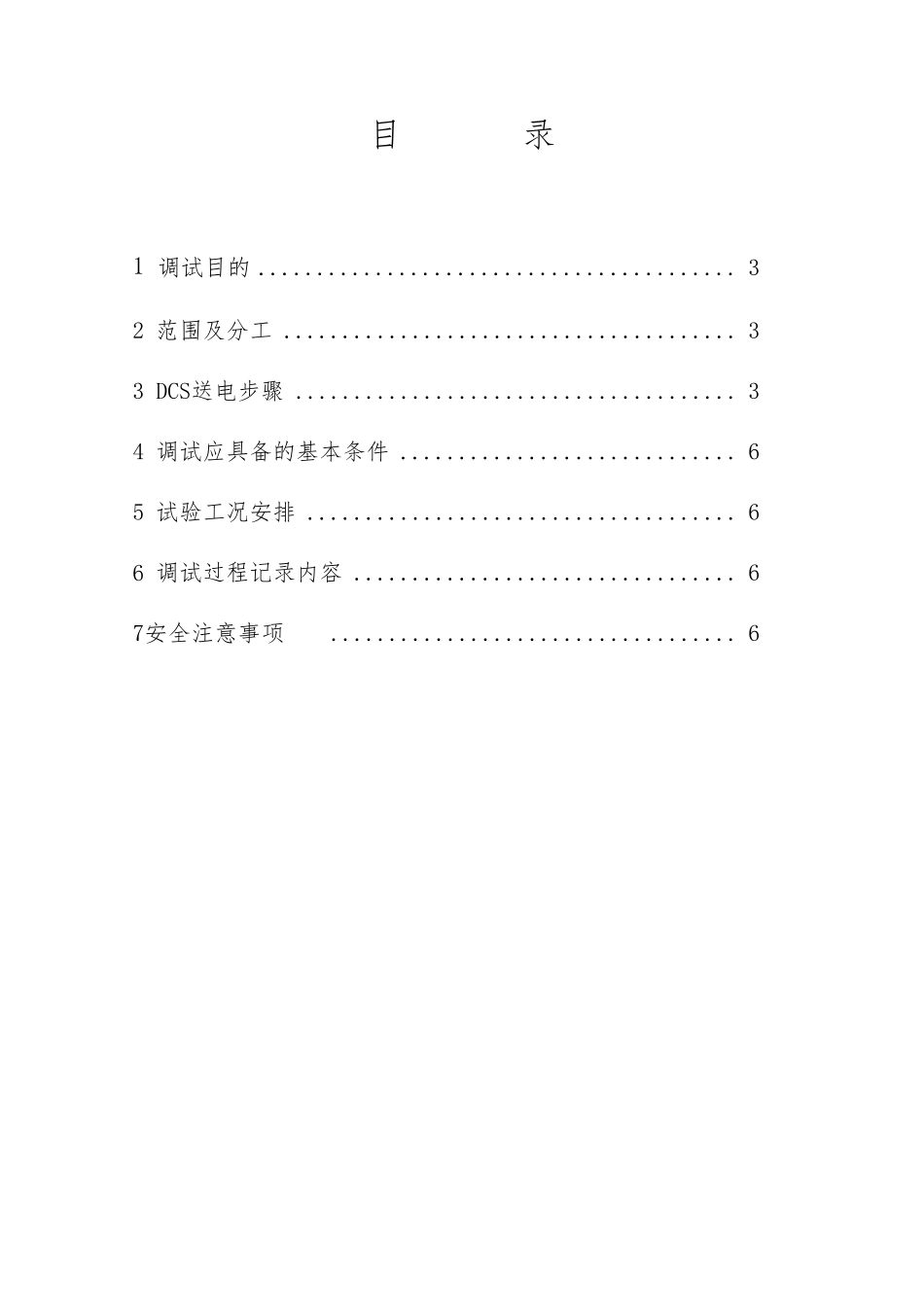

DCS受电调试方案_第2页
2/6

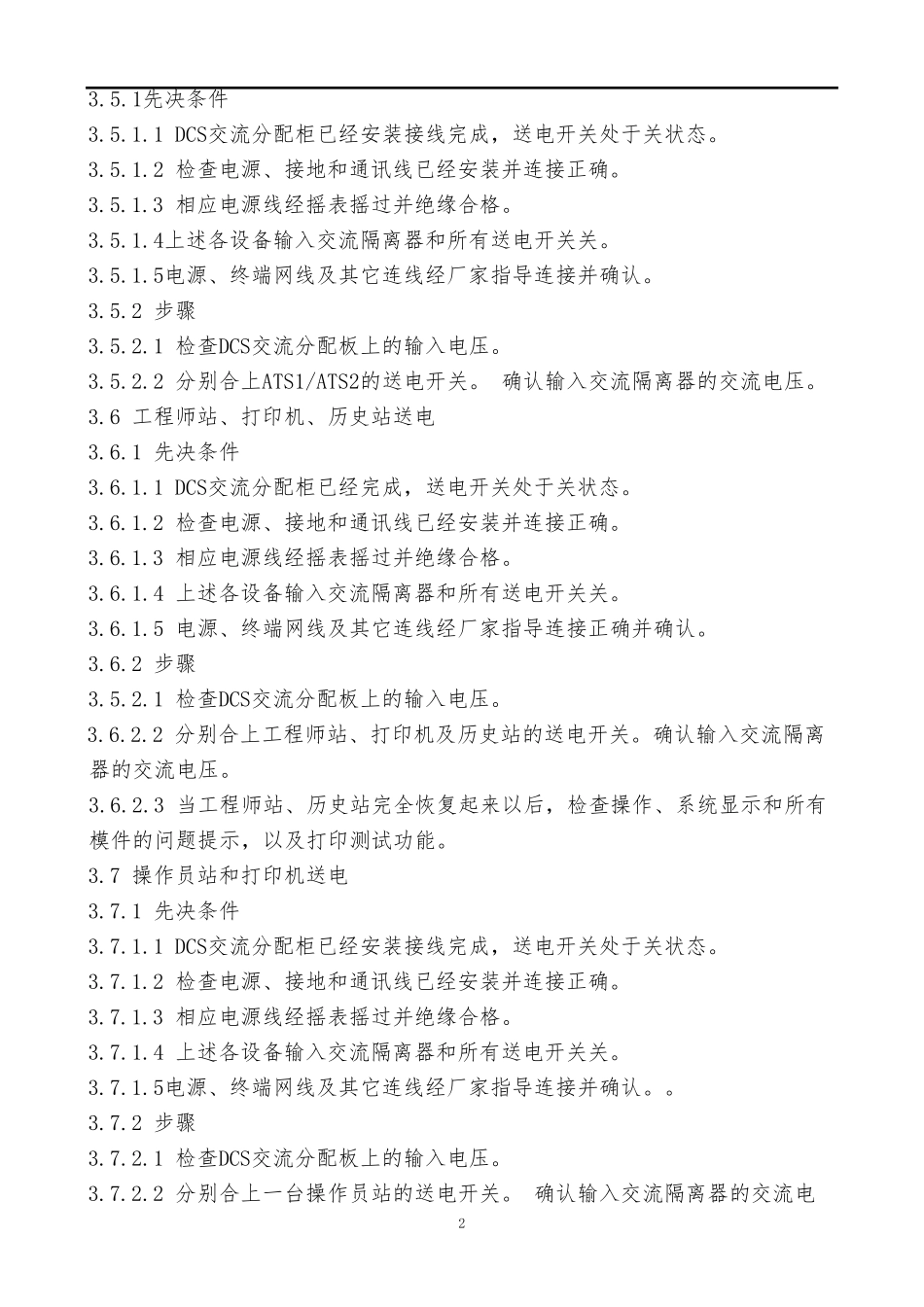

DCS受电调试方案_第3页
3/6
目 录 1 调试目的 ......................................... 3 2 范围及分工 ....................................... 3 3 DCS送电步骤 ...................................... 3 4 调试应具备的基本条件 ............................. 6 5 试验工况安排 ..................................... 6 6 调试过程记录内容 ................................. 6 7安全注意事项 ................................... 6 1 1调试目的 该措施用于指导DCS设备的送电,并为DCS软、硬件恢复和下一步的调试创. 2 范围及分工 DCS系统。包括DCS电源柜、工程师站、操作员站、打印机、历史站等设备。 2 DCS送电所需工具 2.1 标准电压表 2.2 对线、接线工具 2.3 500V摇表、双臂电桥 2.4 DCS控制系统控制柜内由热工人员操作,柜外由安装人员操作。 3 DCS送电步骤 3.1 对DCS硬件进行外观检查,确认其硬件完好无损。 3.2 接地检查: 所有的接地线接好后,对两个设备接地点之间的电压和电阻进行确认。 3.3 所有DCS机柜内用压缩空气吹扫清理干净。 3.4 DCS电源柜送电 3.4.1先决条件 3.4.1.1 DCS 交流分配柜安装、接线已经完成。 3.4.1.2检查DCS电源柜的电源线接地良好(交流、直流接地电阻小于5Ω),并且接线与图纸一致。确认DC地、交流地均已接到相应的地桩上,屏蔽线已接好。 3.4.1.3 所有相应电源线经摇表摇过且绝缘合格。 3.4.1.4 所有输入交流隔离器及送电开关处于关状态。 3.4.1.5 厂用UPS已正常供电,电压值为AC210V-230V,设备内部的电源电缆必须全部接好(只 供DCS系统电源)。 3.4.1.6 电源柜内部线连 接经厂家 确认。 3.4.2步骤 3.4.2.1 检查DCS交流分配板 上的输入电压。 3.4.2.2 合上UPS电源AC220-40KVA开关,确认输入交流隔离器的交流电压。 3.4.2.3 合上冷 却 风 扇 电源,检查冷 却 风 扇 的运 转 情 况 。 3.5 ATS1/ATS2送电 2 3.5.1先决条件 3.5.1.1 DCS交流分配柜已经安装接线完成,送电开关处于关状态。 3.5.1.2 检查电源、接地和通讯线已经安装并连接正确。 3.5.1.3 相应电源线经摇表摇过并绝缘合格。 3.5.1.4上述各设备输入交流隔离器和所有送电开关关。 3.5.1.5电源、终端网线及其它连线经厂家指导连接并确认。 3.5.2 步骤 3.5.2.1 检查DCS交流分配板上的输入电压。 3.5.2.2 分别合上ATS1/ATS2的送电开关。 确认输入交流隔离...
