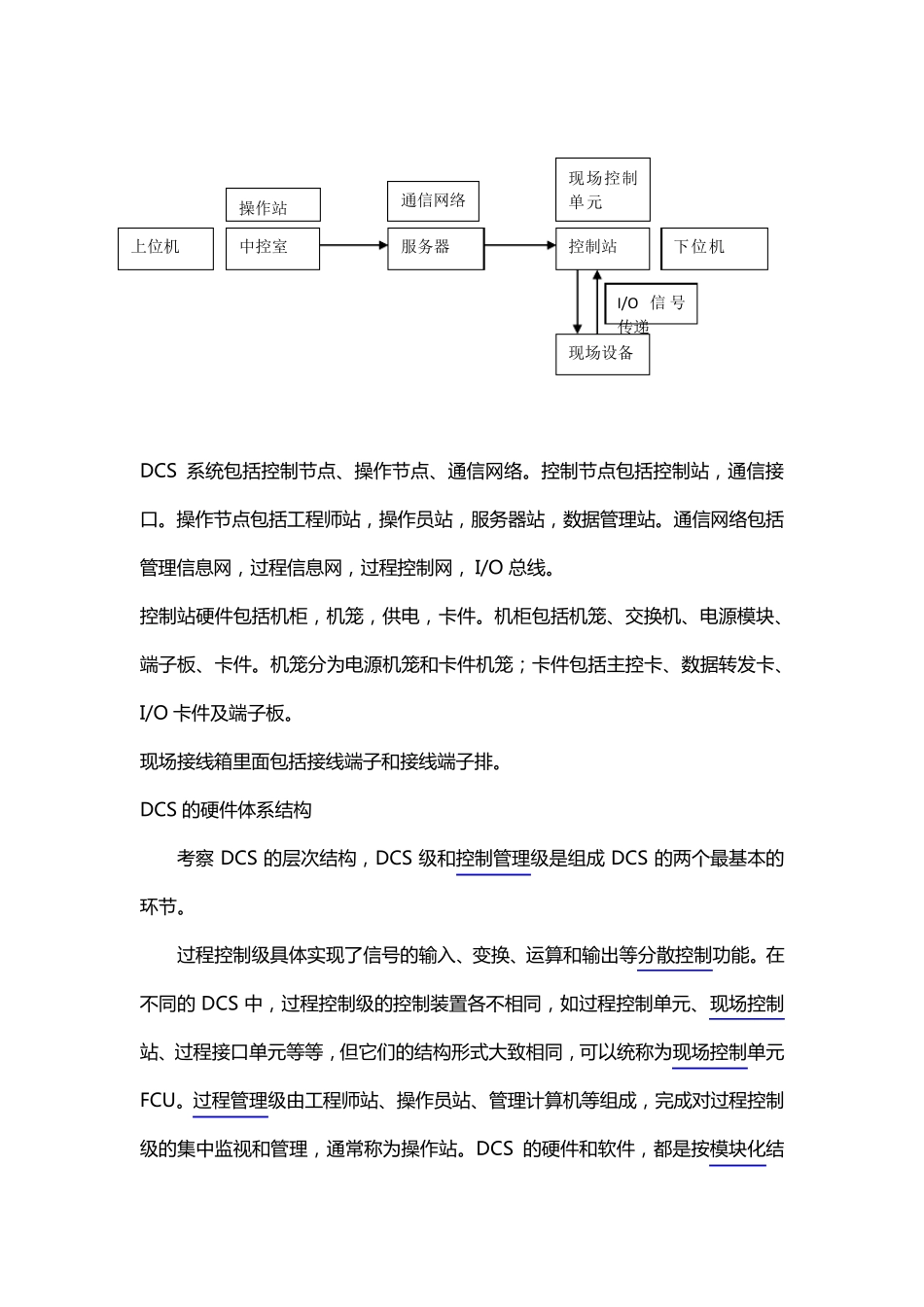

DCS 系 统 包 括 控 制 节 点 、操作节 点 、通信网络。控 制 节 点 包 括 控 制 站，通信接口。操作节 点 包 括 工程师站，操作员站，服务器站，数据管理站。通信网络包 括管理信息网，过程信息网，过程控 制 网， I/O 总线。 控 制 站硬件包 括 机柜，机笼，供电，卡件。机柜包 括 机笼、交换机、电源模块、端子板、卡件。机笼分为电源机笼和卡件机笼；卡件包 括 主控 卡、数据转发卡、I/O 卡件及端子板。 现场接线箱里面包 括 接线端子和接线端子排。 DCS 的硬件体系 结构 考察 DCS 的层次结构，DCS 级和控 制 管理级是组成 DCS 的两个最基本的环节 。 过程控 制 级具体实现了信号的输入、变换、运算和输出等分散控 制 功能。在不同的 DCS 中，过程控 制 级的控 制 装置各不相同，如过程控 制 单元、现场控 制站、过程接口单元等等，但它们的结构形式大致相同，可以统 称为现场控 制 单元FCU。过程管理级由工程师站、操作员站、管理计算机等组成，完成对过程控 制级的集中监视和管理，通常称为操作站。DCS 的硬件和软件，都是按模块化结中控室 上位机 服务器 通信网络 控制站 现场控制单元 下位机 现场设备 I/O信 号传递 操作站 构 设 计 的 ， 所 以DCS 的 开 发 实 际 上 就 是 将 系 统 提 供 的 各 种 基 本 模 块 按 实 际 的 需要 组 合 成 为 一 个 系 统 ， 这 个 过 程 称 为 系 统 的 组 态 。 (1)现 场 控 制 单 元 现 场 控 制 单 元 一 般 远 离 控 制 中 心 ， 安 装 在 靠 近 现 场 的 地 方 ， 其 高 度 模 块 化 结构 可 以 根 据 过 程 监 测 和 控 制 的 需 要 配 置 成 由 几 个 监 控 点 到 数 百 个 监 控 点 的 规 模不 等 的 过 程 控 制 单 元 。 现 场 控 制 单 元 的 结 构 是 由 许 多 功 能 分 散 的 插 板（ 或 称 卡 件 ） 按 照 一 定 的 逻 辑或 物 理 顺 序 安 装 在 插 板 箱 中 ，各 现 场 控 制 单 元 及 其 与 控 制 管 理 级 之 间 采 用 总 线 连接 ， 以 实 现 信 息 交 互 。 现 场 控 制 单 元 的 硬 件 配 置 需 要 完 成 以 下 内 容 ： 插 件 的 配 置 根...
