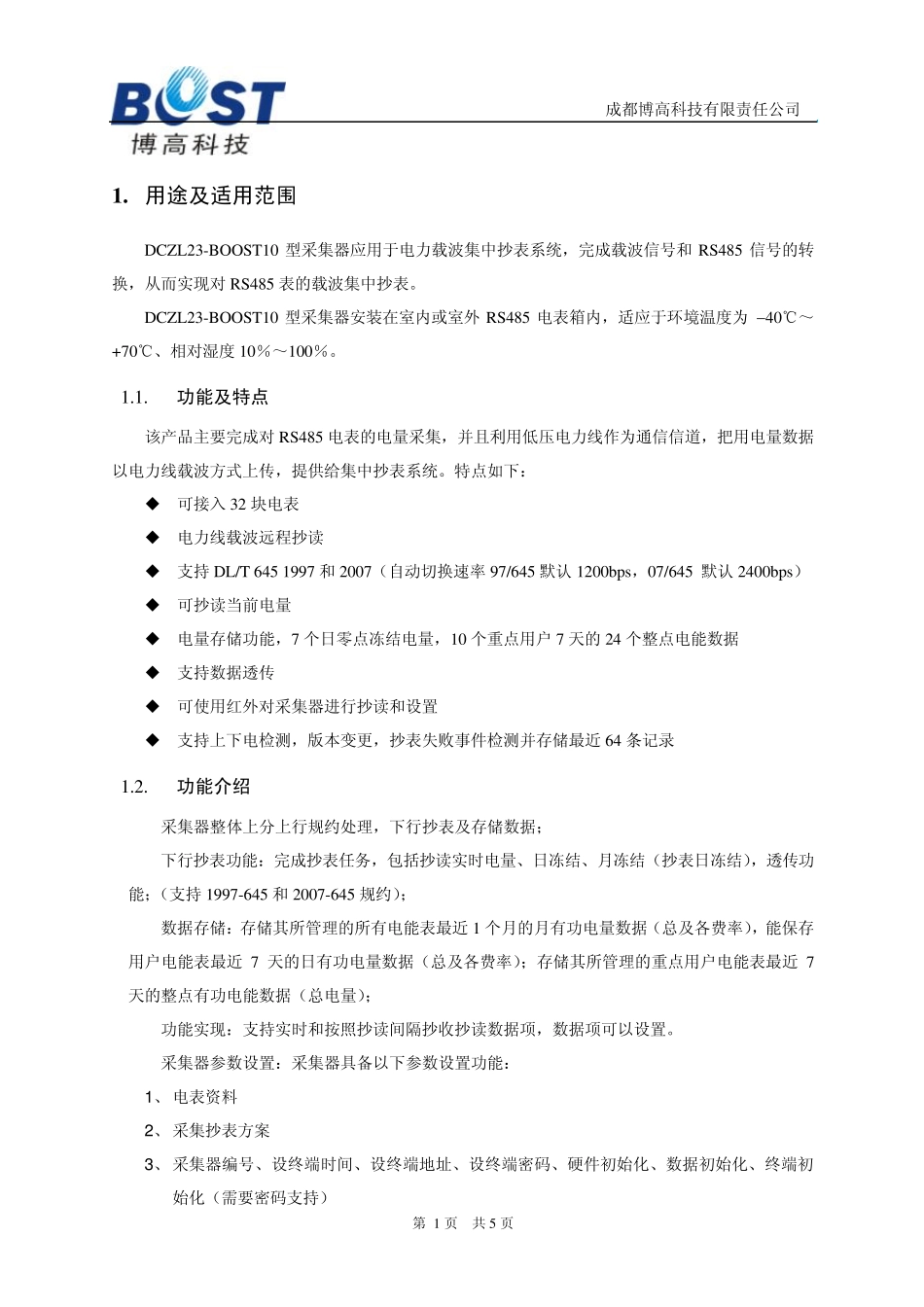

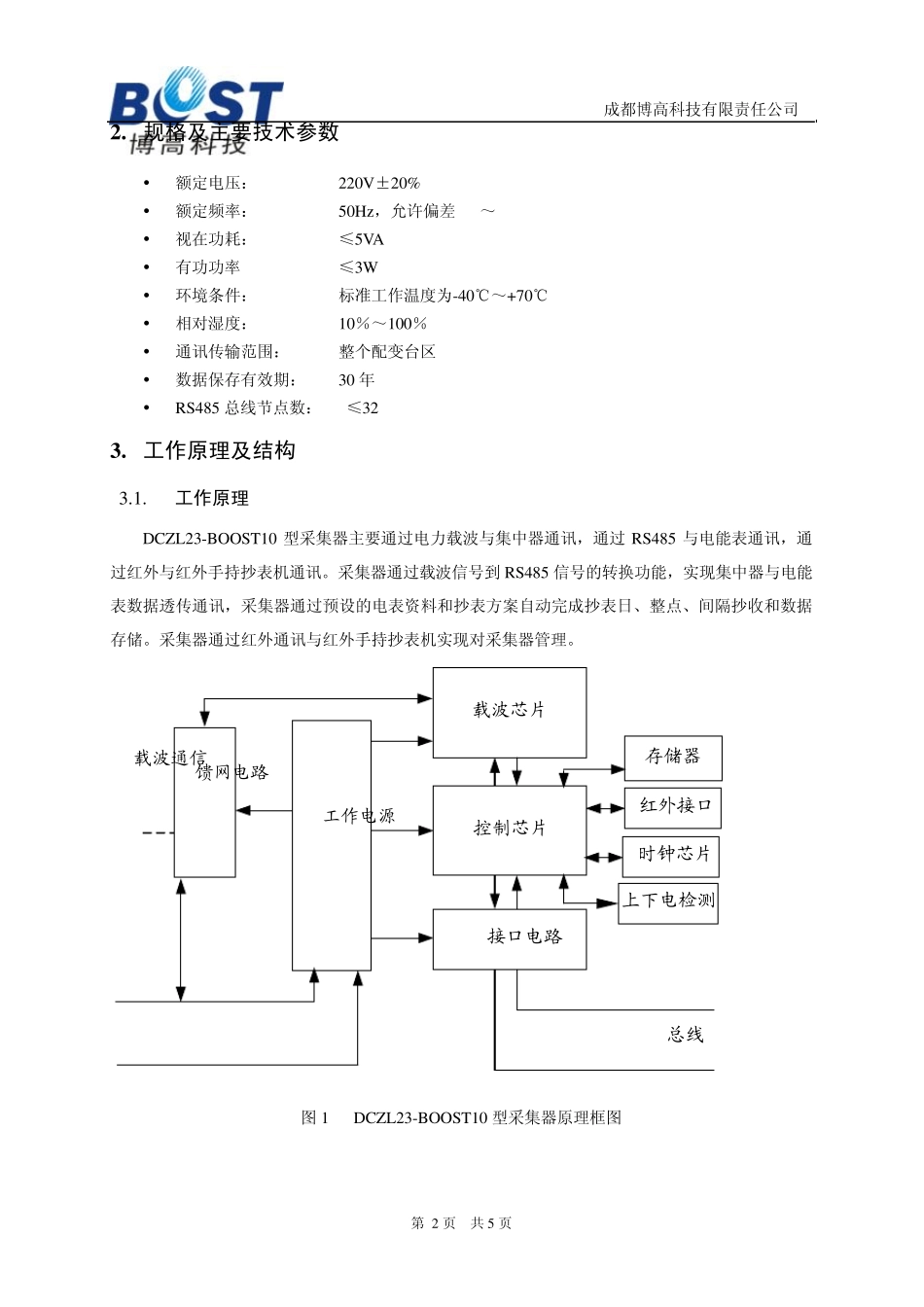

成都博高科技有限责任公司 DCZL23-BOOST10 型载波采集器 使用说明书 成都博高科技有限责任公司 成都博高科技有限责任公司 第 1 页 共5 页 1 . 用途及适用范围 DCZL23-BOOST10 型采集器应用于电力载波集中抄表系统，完成载波信号和RS485 信号的转换，从而实现对RS485 表的载波集中抄表。 DCZL23-BOOST10 型采集器安装在室内或室外RS485 电表箱内，适应于环境温度为 40℃～+70℃、相对湿度10％～100％。 1.1. 功能及特点 该产品主要完成对RS485 电表的电量采集，并且利用低压电力线作为通信信道，把用电量数据以电力线载波方式上传，提供给集中抄表系统。特点如下： 可接入 32 块电表 电力线载波远程抄读 支持 DL/T 645 1997 和2007（自动切换速率 97/645 默认 1200bps，07/645 默认 2400bps） 可抄读当前电量 电量存储功能，7 个日零点冻结电量，10 个重点用户 7 天的24 个整点电能数据 支持数据透传 可使用红外对采集器进行抄读和设置 支持上下电检测，版本变更，抄表失败事件检测并存储最近 64 条记录 1.2. 功能介绍 采集器整体上分上行规约处理，下行抄表及存储数据； 下行抄表功能：完成抄表任务，包括抄读实时电量、日冻结、月冻结（抄表日冻结），透传功能；（支持 1997-645 和2007-645 规约）； 数据存储：存储其所管理的所有电能表最近 1 个月的月有功电量数据（总及各费率），能保存用户电能表最近 7 天的日有功电量数据（总及各费率）；存储其所管理的重点用户电能表最近 7天的整点有功电能数据（总电量）； 功能实现：支持实时和按照抄读间隔抄收抄读数据项，数据项可以设置。 采集器参数设置：采集器具备以下参数设置功能： 1 、 电表资料 2 、 采集抄表方案 3 、 采集器编号、设终端时间、设终端地址、设终端密码、硬件初始化、数据初始化、终端初始化（需要密码支持） 成都博高科技有限责任公司 第 2 页 共5 页 2 . 规格及主要技术参数 额定电压： 220V±20% 额定频率： 50Hz，允许偏差-6%～+2% 视在功耗： ≤5VA 有功功率 ≤3W 环境条件： 标准工作温度为-40℃～+70℃ 相对湿度： 10％～100％ 通讯传输范围： 整个配变台区 数据保存有效期： 30 年 RS485 总线节点数： ≤32 3 . 工作原理及结构 3.1. 工作原理 DCZL23-BOOST10 型采集器主要...
