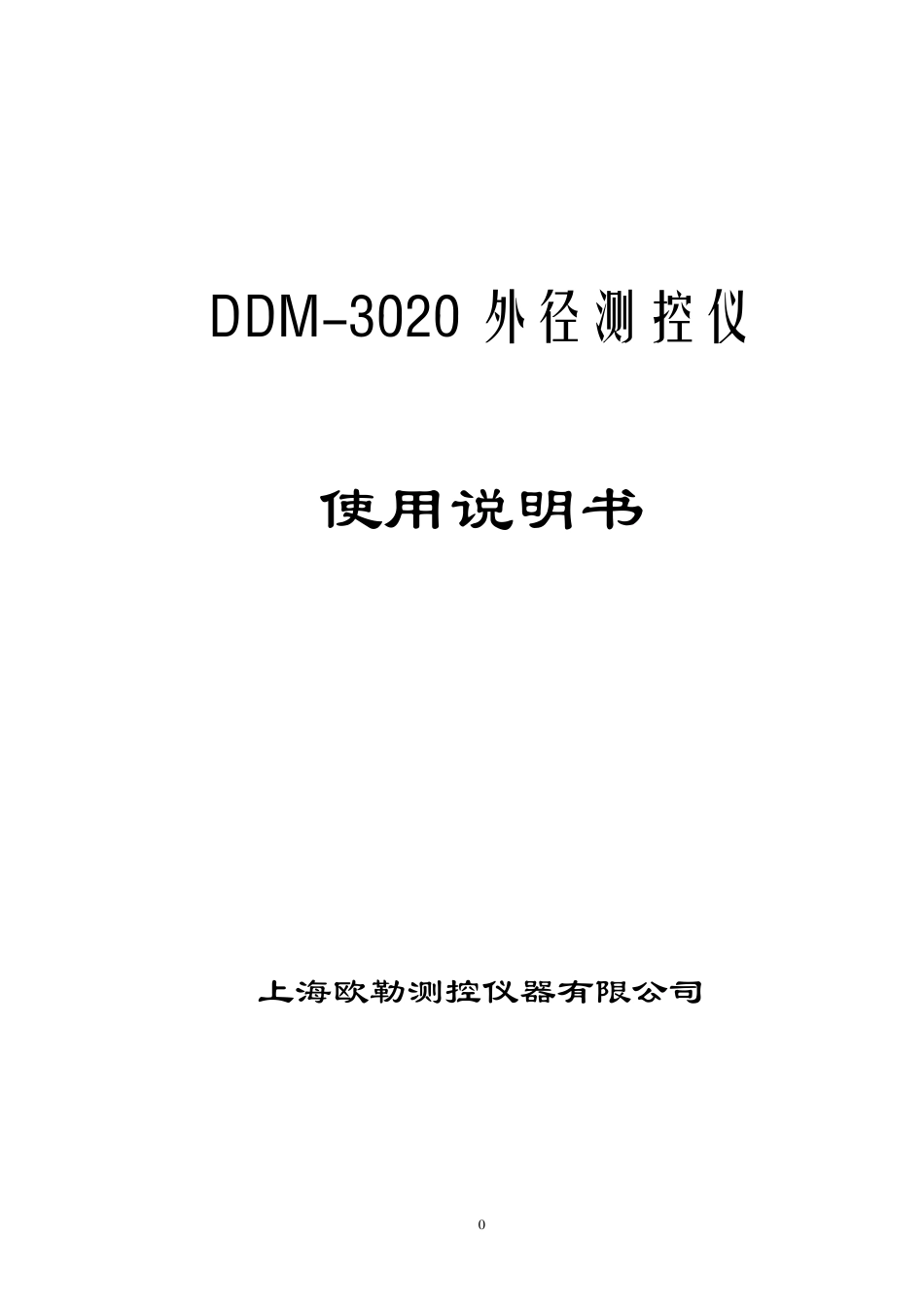

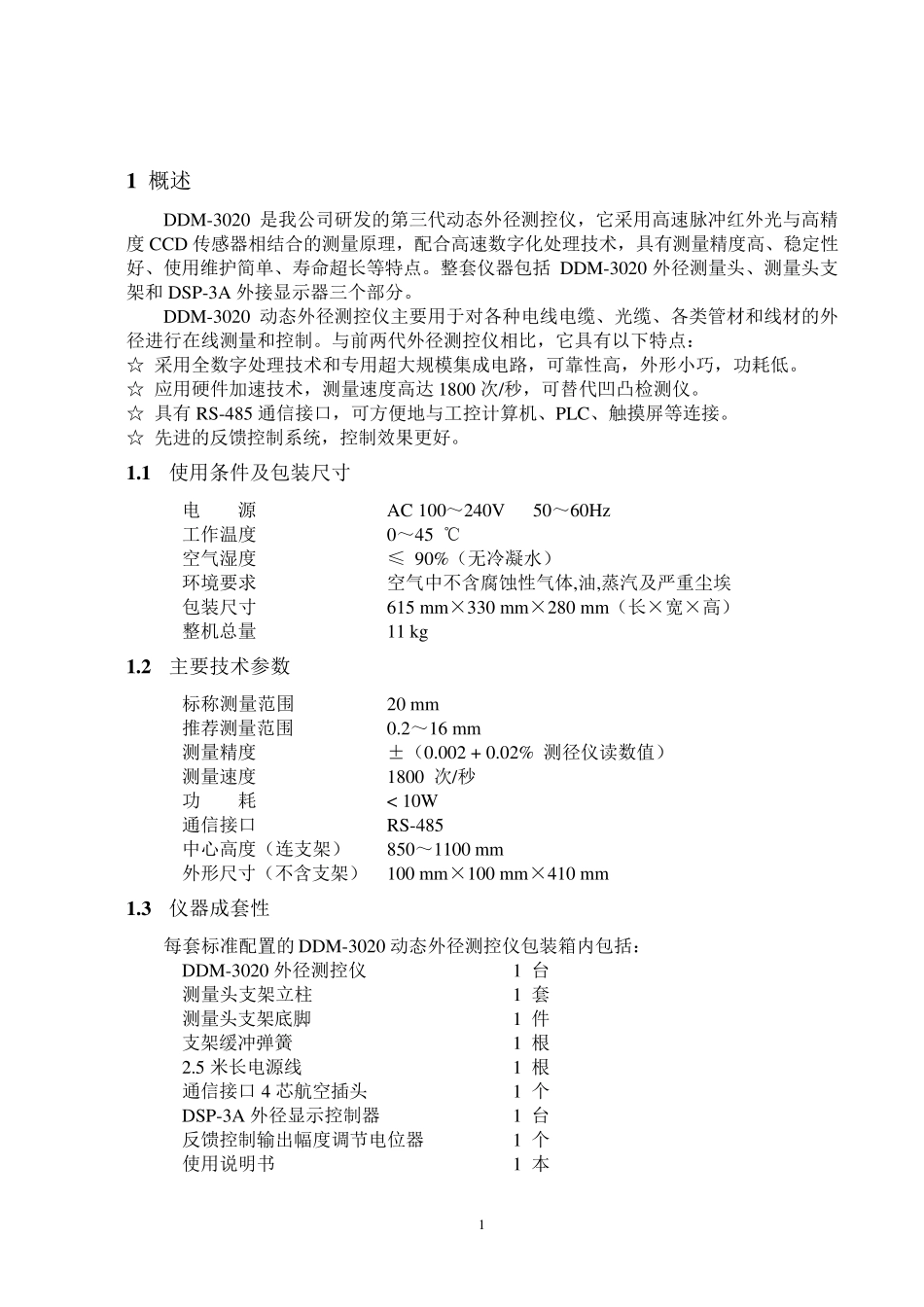

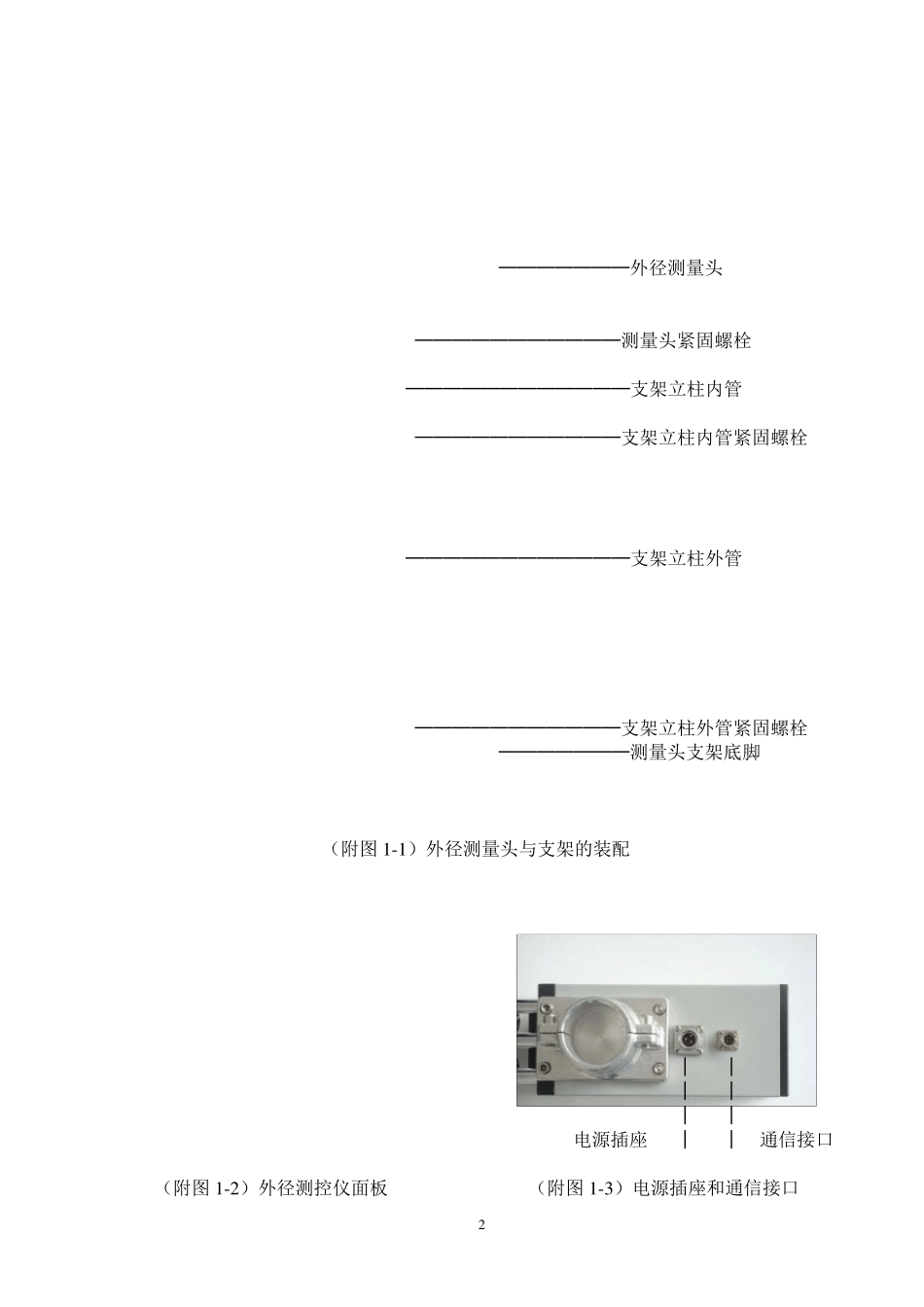

0 DDM-3020 外径测控仪 使用说明书 上海欧勒测控仪器有限公司 1 1 概 述 DDM-3020 是 我 公 司 研 发 的 第 三 代 动 态 外 径 测 控 仪 ， 它 采 用 高 速 脉 冲 红 外 光 与 高 精度 CCD 传 感 器 相 结 合 的 测 量 原 理 ， 配 合 高 速 数 字 化 处 理 技 术 ， 具 有 测 量 精 度 高 、 稳 定 性好 、 使 用 维 护 简 单 、 寿 命 超 长 等 特 点 。 整 套 仪 器 包 括DDM-3020 外 径 测 量 头 、 测 量 头 支架 和 DSP-3A 外 接 显 示 器 三 个 部 分 。 DDM-3020 动 态 外 径 测 控 仪 主 要 用 于 对 各 种 电 线 电 缆 、 光 缆 、 各 类 管 材 和 线 材 的 外径 进 行 在 线 测 量 和 控 制 。 与 前 两 代 外 径 测 控 仪 相 比 ， 它 具 有 以 下 特 点 ： ☆ 采 用 全 数 字 处 理 技 术 和 专 用 超 大 规 模 集 成 电 路 ， 可 靠 性 高 ， 外 形 小 巧 ， 功 耗 低 。 ☆ 应 用 硬 件 加 速 技 术 ， 测 量 速 度 高 达 1800 次 /秒 ， 可 替代 凹凸检测 仪 。 ☆ 具 有 RS-485 通信接 口， 可 方便地与 工控 计算机、 PLC、 触摸屏等 连接 。 ☆ 先进 的 反馈控 制 系统， 控 制 效果更好 。 1 .1 使 用 条件 及包 装尺寸 电 源 AC 100～240V 50～60Hz 工作温度 0～45 ℃ 空气湿度 ≤ 90%（无冷凝水） 环境要 求 空气中不含腐蚀性 气体,油,蒸汽及严重尘埃 包 装尺寸 615 mm×330 mm×280 mm（长 ×宽×高 ） 整 机总量 11 kg 1 .2 主 要 技 术 参数 标称测 量 范围 20 mm 推荐测 量 范围 0.2～16 mm 测 量 精 度 ±（0.002 + 0.02% 测 径 仪 读数 值） 测 量 速 度 1800 次 /秒 功 耗 < 10W 通信接 口 RS-485 中心高 度 （连支 架 ） 850～1100 mm 外 形 尺寸（不含支 架 ） 100 mm×100 mm×410 mm 1 .3 仪 器 成 套 性 每套 标准配 置的 DDM-3020 动 态 外 径 测 控 仪 包 装箱内包 括 ： DDM-3020 外 径 测 控 仪 1 台 测 量 头 支 架 立柱 1 套 测 量 头 支 架 底脚 1 件 支 架 缓冲 ...
