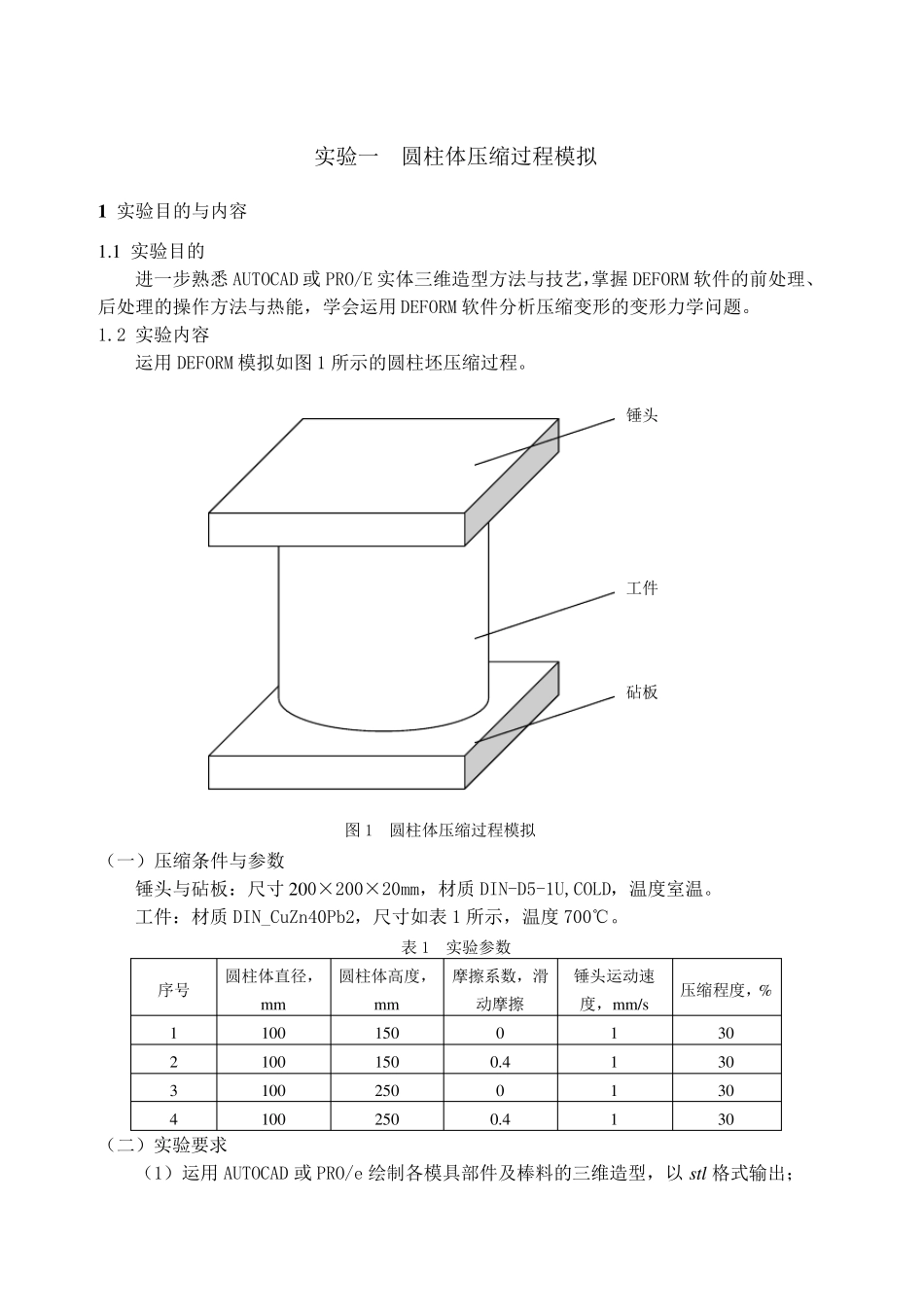

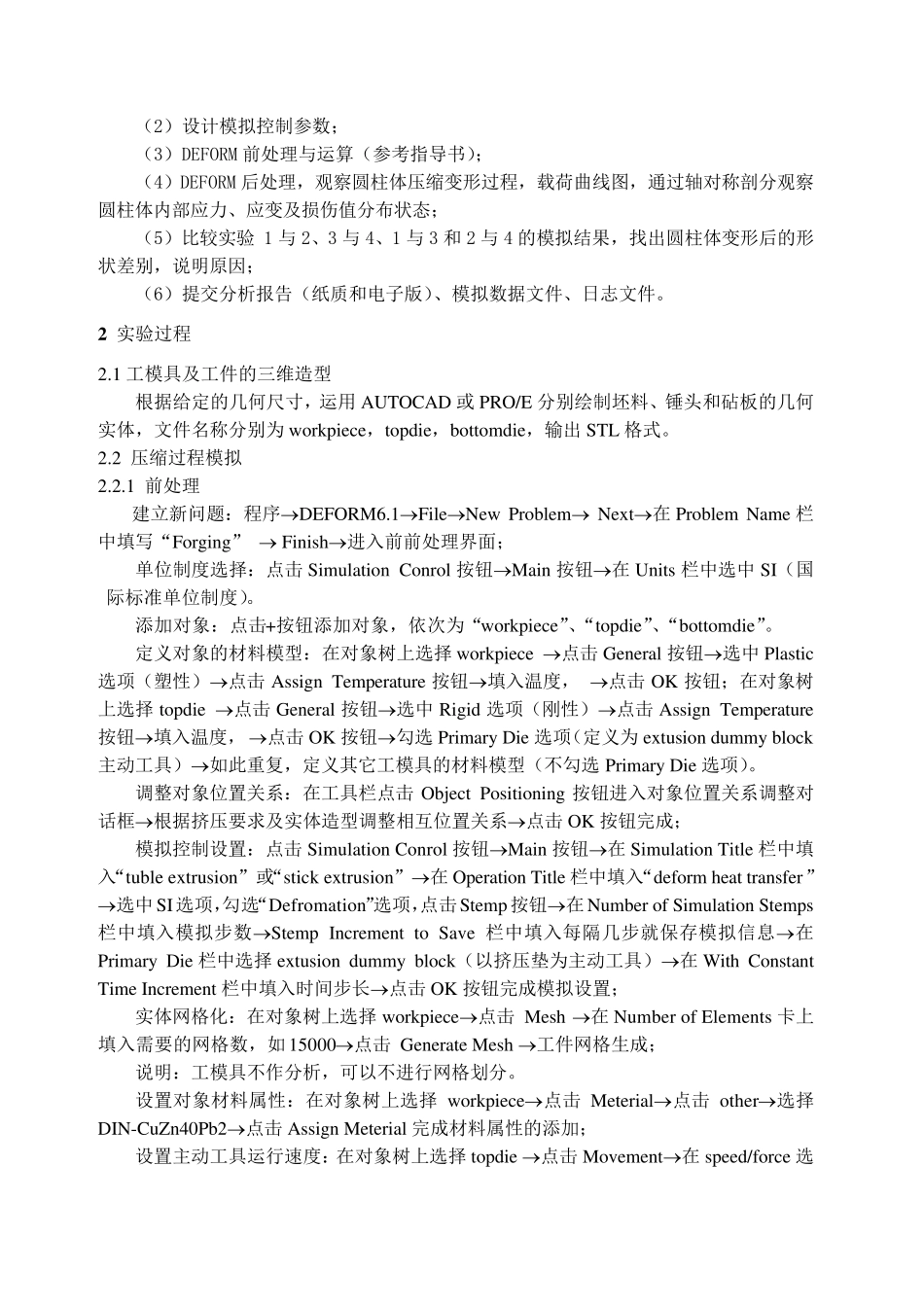

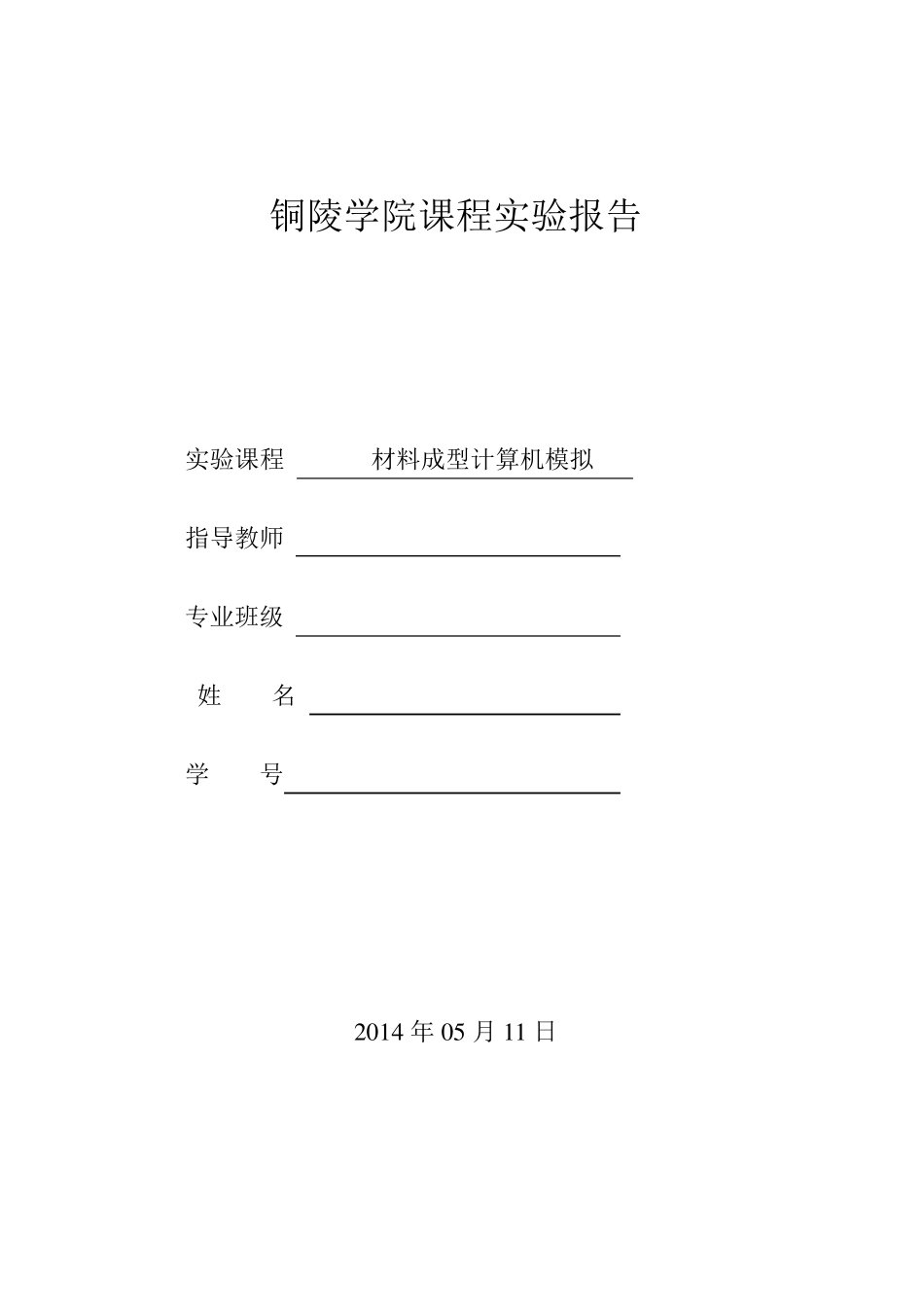

铜陵学院课程实验报告 实验课程 材料成型计算机模拟 指导教师 专业班级 姓 名 学 号 2 0 1 4 年 0 5 月 1 1 日 实验一 圆柱体压缩过程模拟 1 实验目的与内容 1.1 实验目的 进一步熟悉AUTOCAD 或PRO/E 实体三维造型方法与技艺,掌握DEFORM 软件的前处理、后处理的操作方法与热能,学会运用DEFORM 软件分析压缩变形的变形力学问题。 1.2 实验内容 运用DEFORM 模拟如图1 所示的圆柱坯压缩过程。 (一)压缩条件与参数 锤头与砧板:尺寸200×200×20mm,材质 DIN-D5-1U,COLD,温度室温。 工件:材质 DIN_CuZn40Pb2,尺寸如表 1 所示,温度 700℃。 表 1 实验参数 序号 圆柱体直径,mm 圆柱体高度,mm 摩擦系数,滑动摩擦 锤头运动速度,mm/s 压缩程度,% 1 100 150 0 1 30 2 100 150 0.4 1 30 3 100 250 0 1 30 4 100 250 0.4 1 30 (二)实验要求 (1)运用AUTOCAD 或PRO/e 绘制各模具部件及棒料的三维造型,以 stl 格式输出; 砧板 工件 锤头 图1 圆柱体压缩过程模拟 ( 2) 设 计 模 拟 控 制 参 数 ; ( 3) DEFORM 前 处 理 与 运 算 ( 参 考 指 导 书 ); ( 4) DEFORM 后 处 理 , 观 察 圆 柱 体 压 缩 变 形 过 程 , 载 荷 曲 线 图 , 通 过 轴 对 称 剖 分 观 察圆 柱 体 内 部 应 力 、 应 变 及 损 伤 值 分 布 状 态 ; ( 5) 比 较 实 验 1 与 2、 3 与 4、 1 与 3 和 2 与 4 的 模 拟 结 果 , 找 出 圆 柱 体 变 形 后 的 形状 差 别 , 说 明 原 因 ; ( 6) 提 交 分 析 报 告 ( 纸 质 和 电 子 版 )、 模 拟 数 据 文 件 、 日 志 文 件 。 2 实 验 过 程 2.1 工 模 具 及 工 件 的 三 维 造 型 根 据 给 定 的 几 何 尺 寸 , 运 用 AUTOCAD 或 PRO/E 分 别 绘 制 坯 料 、 锤 头 和 砧 板 的 几 何实 体 , 文 件 名 称 分 别 为 workpiece, topdie, bottomdie, 输 出 STL 格 式 。 2.2 压 缩 过 程 模 拟 2.2.1 前 处 理 建 立 新 问 题 : 程 序 DEFORM6.1FileNew Problem Next在 Problem Name 栏中 填 写 “Forging” Finish进入前 前 处...
