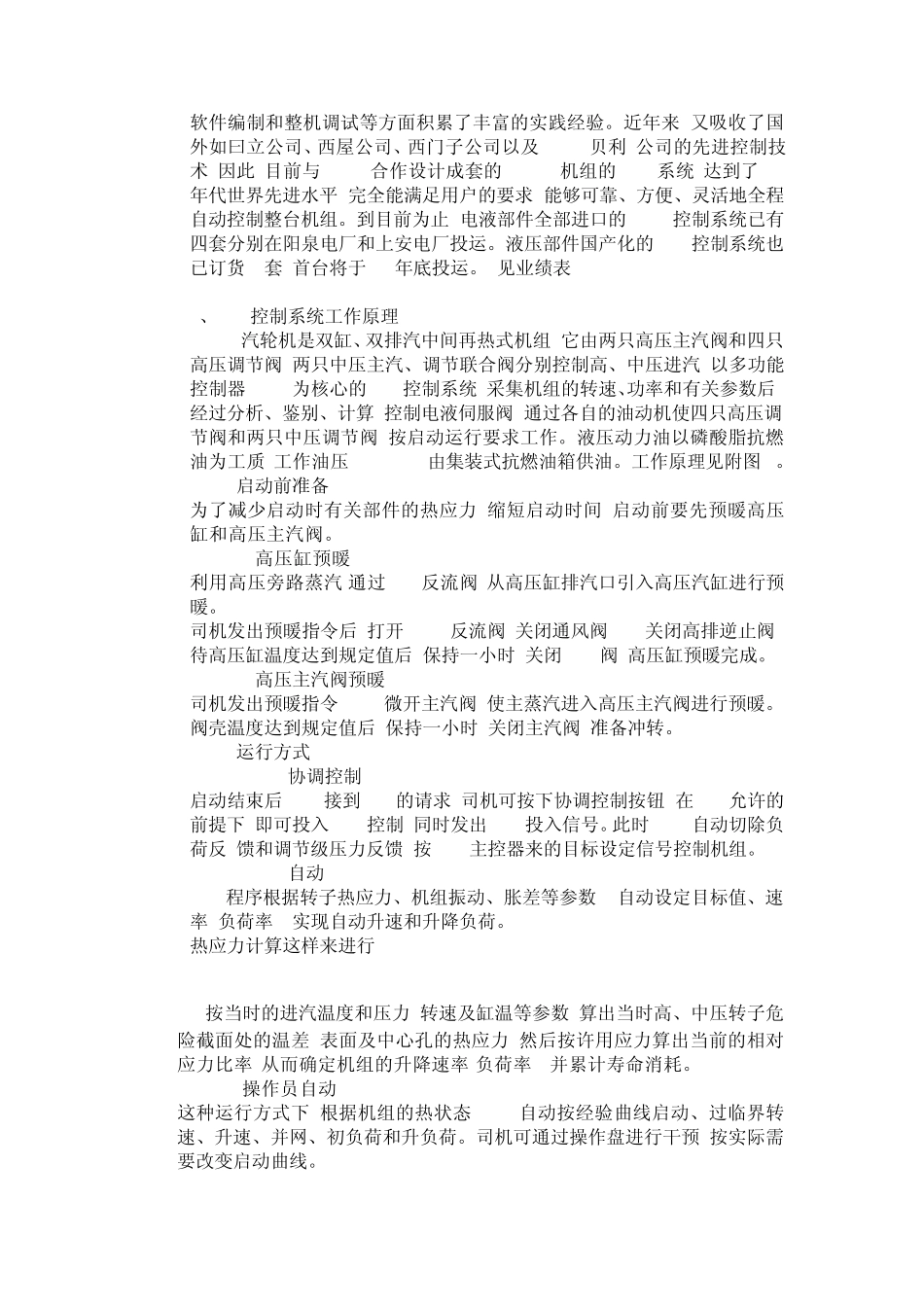

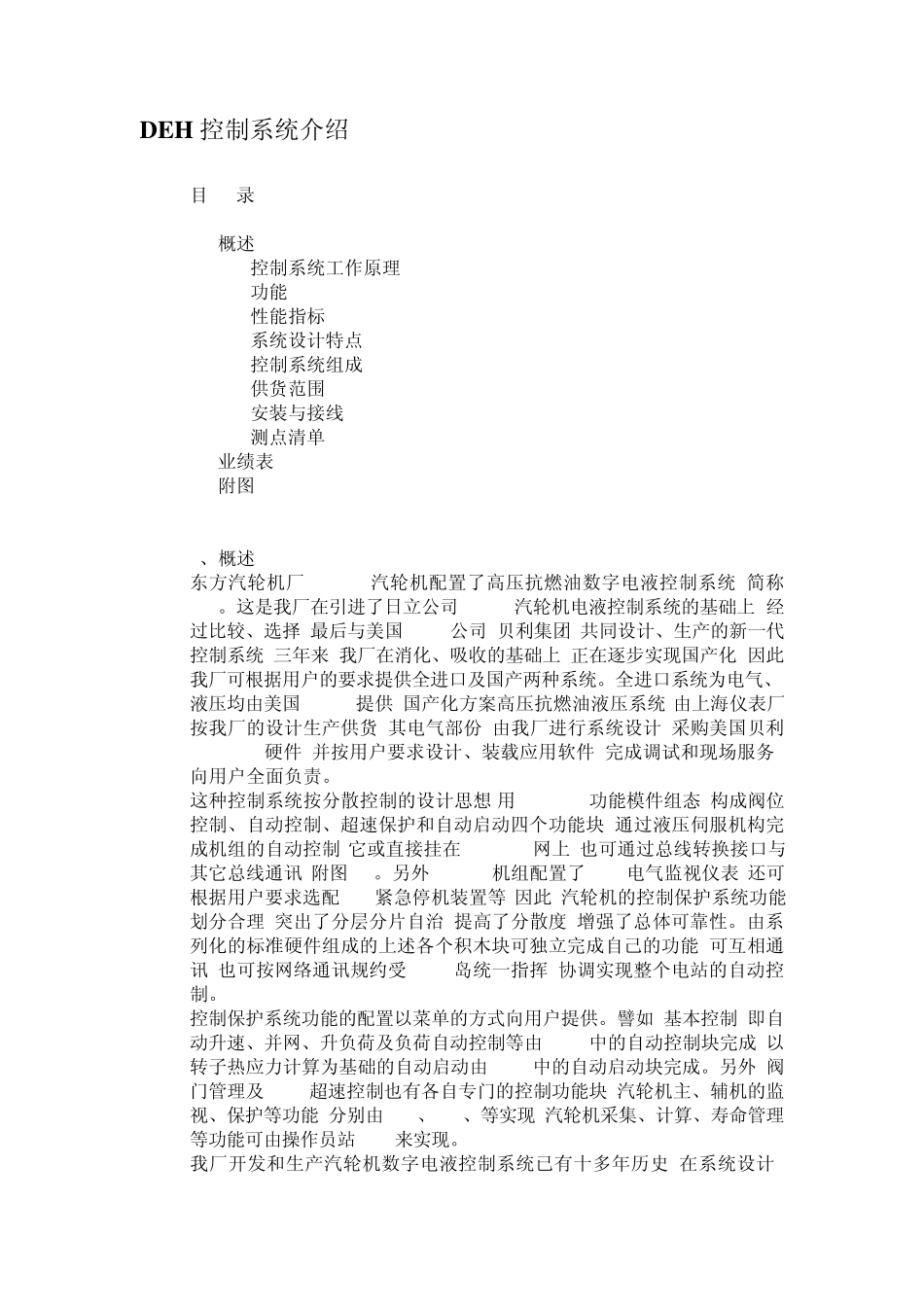

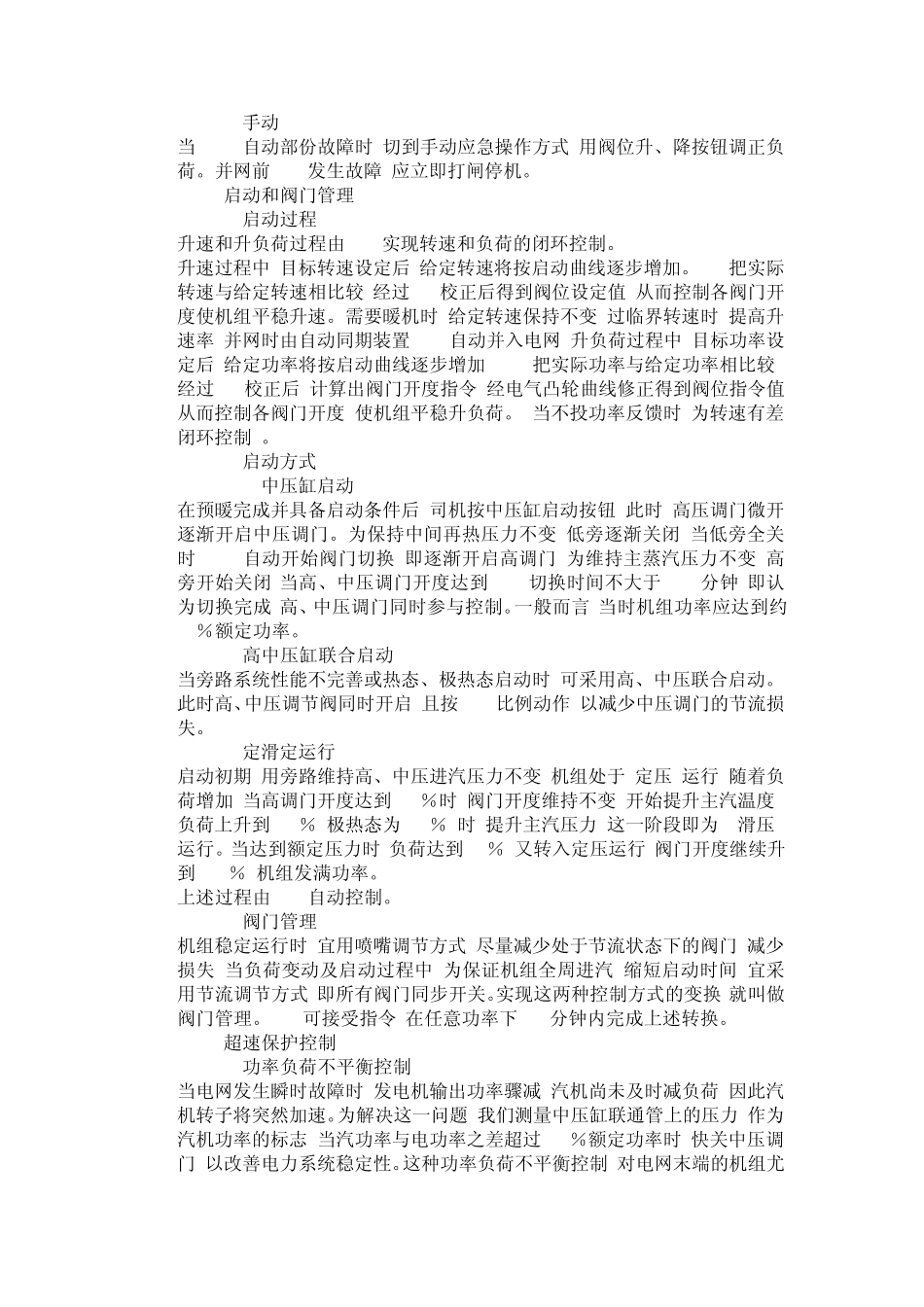

DEH 控制系统介绍 目 录 1 概述 2 DEH控制系统工作原理 3 DEH功能 4 DEH性能指标 5 DEH系统设计特点 6 DEH控制系统组成 7 DEH供货范围 8 DEH安装与接线 9 DEH测点清单 10 业绩表 11 附图 1、概述 东方汽轮机厂 300MW汽轮机配置了高压抗燃油数字电液控制系统,简称DEH。这是我厂在引进了日立公司 600MW汽轮机电液控制系统的基础上,经过比较、选择,最后与美国 ETSI公司(贝利集团)共同设计、生产的新一代控制系统,三年来,我厂在消化、吸收的基础上,正在逐步实现国产化,因此,我厂可根据用户的要求提供全进口及国产两种系统。全进口系统为电气、液压均由美国 ETSI提供,国产化方案高压抗燃油液压系统,由上海仪表厂按我厂的设计生产供货;其电气部份,由我厂进行系统设计,采购美国贝利INFI-90硬件,并按用户要求设计、装载应用软件,完成调试和现场服务,向用户全面负责。 这种控制系统按分散控制的设计思想,用 INFI-90功能模件组态,构成阀位控制、自动控制、超速保护和自动启动四个功能块,通过液压伺服机构完成机组的自动控制,它或直接挂在INFI-90网上,也可通过总线转换接口与其它总线通讯(附图1)。另外,300MW机组配置了 TSI电气监视仪表,还可根据用户要求选配ETS紧急停机装置等,因此,汽轮机的控制保护系统功能划分合理,突出了分层分片自治,提高了分散度,增强了总体可靠性。由系列化的标准硬件组成的上述各个积木块可独立完成自己的功能,可互相通讯,也可按网络通讯规约受 I&C岛统一指挥,协调实现整个电站的自动控制。 控制保护系统功能的配置以菜单的方式向用户提供。譬如,基本控制,即自动升速、并网、升负荷及负荷自动控制等由 DEH中的自动控制块完成,以转子热应力计算为基础的自动启动由 DEH中的自动启动块完成。另外,阀门管理及 OPC超速控制也有各自专门的控制功能块;汽轮机主、辅机的监视、保护等功能,分别由 TSI、ETS、等实现;汽轮机采集、计算、寿命管理等功能可由操作员站 OIS来实现。 我厂开发和生产汽轮机数字电液控制系统已有十多年历史,在系统设计,软件编制和整机调试等方面积累了丰富的实践经验。近年来,又吸收了国外如曰立公司、西屋公司、西门子公司以及 ETSI(贝利)公司的先进控制技术,因此,目前与 ETSI合作设计成套的300MW机组的DEH系统,达到了90年代世界先进水平,完全能满足用户的要求,能够可靠、方便、灵活地全程自动控制整台机组。到目前为止,电液部件全部进口的DEH控制系统已有四套分别在阳泉...
