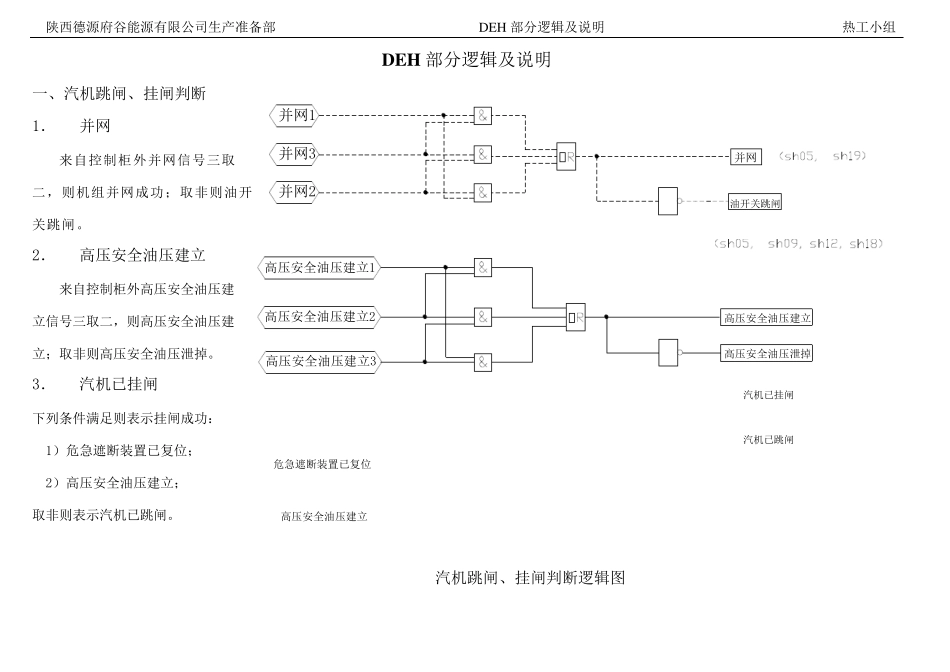

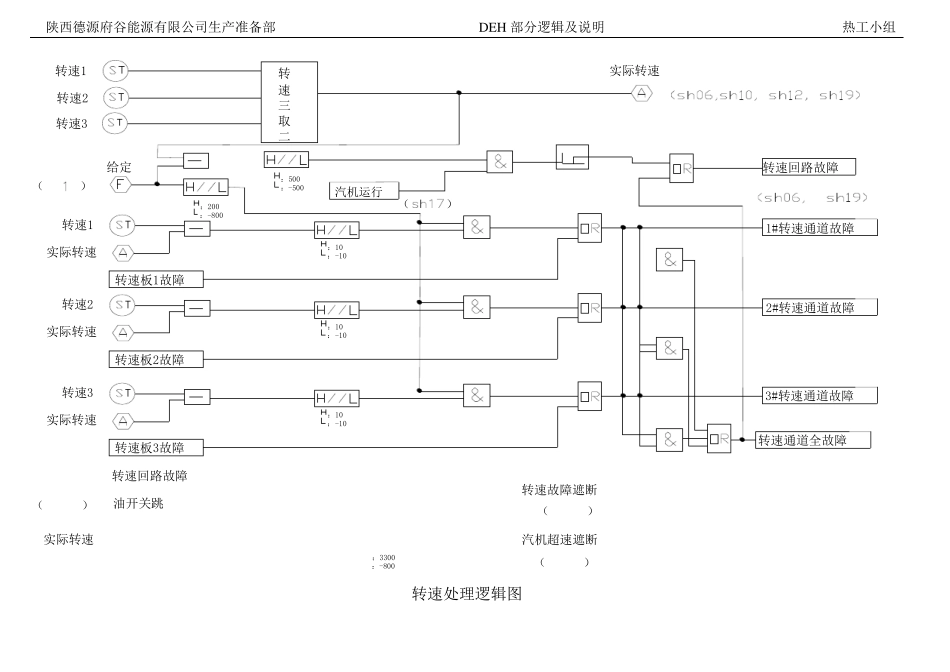

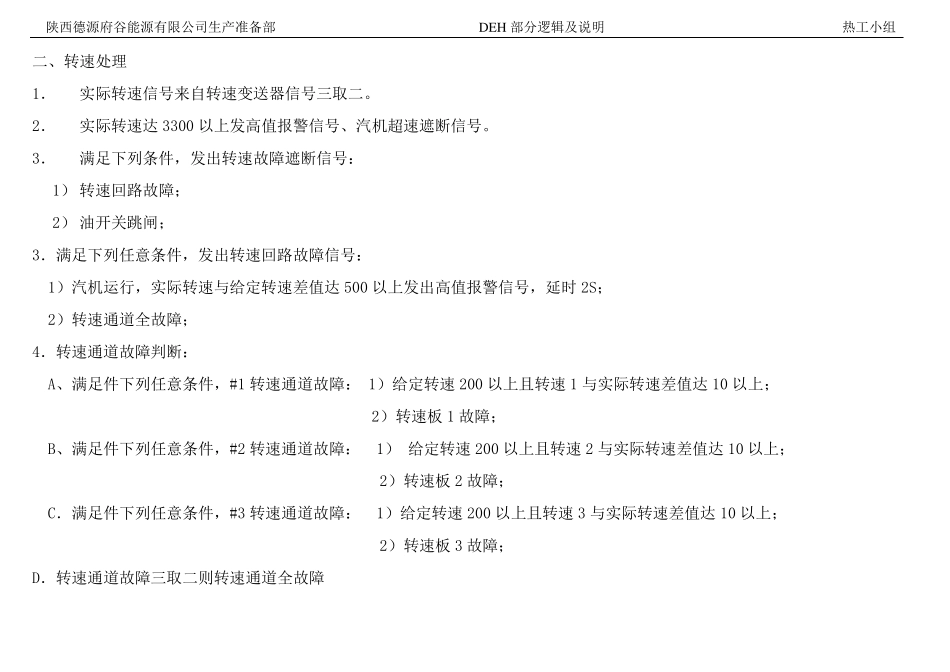

陕西德源府谷能源有限公司生产准备部 DEH 部分逻辑及说明 热工小组 并网2并网油开关跳闸高压安全油压建立汽机已挂闸汽机已跳闸高压安全油压建立1高压安全油压建立2高压安全油压建立3危急遮断装置已复位高压安全油压建立并网1并网3高压安全油压泄掉DEH 部分逻辑及说明 一、汽机跳闸、挂闸判断 1. 并网 来自控制柜外并网信号三取二,则机组并网成功;取非则油开关跳闸。 2. 高压安全油压建立 来自控制柜外高压安全油压建立信号三取二,则高压安全油压建立;取非则高压安全油压泄掉。 3. 汽机已挂闸 下列条件满足则表示挂闸成功: 1)危急遮断装置已复位; 2)高压安全油压建立; 取非则表示汽机已跳闸。 汽机跳闸、挂闸判断逻辑图 陕西德源府谷能源有限公司生产准备部 DEH 部分逻辑及说明 热工小组 二、转速处理 1. 实际转速信号来自转速变送器信号三取二。 2. 实际转速达 3300 以上发高值报警信号、汽机超速遮断信号。 3. 满足下列条件,发出转速故障遮断信号: 1) 转速回路故障; 2) 油开关跳闸; 3.满足下列任意条件,发出转速回路故障信号: 1)汽机运行,实际转速与给定转速差值达 500 以上发出高值报警信号,延时 2S; 2)转速通道全故障; 4.转速通道故障判断: A、满足件下列任意条件,#1 转速通道故障: 1)给定转速 200 以上且转速 1 与实际转速差值达 10 以上; 2)转速板 1 故障; B、满足件下列任意条件,#2 转速通道故障: 1) 给定转速 200 以上且转速 2 与实际转速差值达 10 以上; 2)转速板 2 故障; C.满足件下列任意条件,#3 转速通道故障: 1)给定转速 200 以上且转速 3 与实际转速差值达 10 以上; 2)转速板 3 故障; D.转速通道故障三取二则转速通道全故障 陕西德源府谷能源有限公司生产准备部 DEH 部分逻辑及说明 热工小组 转速1转速2转速3()给定转速1实际转速转速板1故障1#转速通道故障:10:-10:200:-800:500:-500汽机运行()转速回路故障实际转速转速三取二转速2实际转速转速板2故障2#转速通道故障:10:-10转速3实际转速转速板3故障3#转速通道故障:10:-10转速回路故障油开关跳实际转速()汽机超速遮断转速故障遮断:3300:-800()()转速通道全故障 转速处理逻辑图 陕西德源府谷能源有限公司生产准备部 DEH 部分逻辑及说明 热工小组 三、遮断、试验电磁阀控制 1. 实际转速达 3060 以上发...
