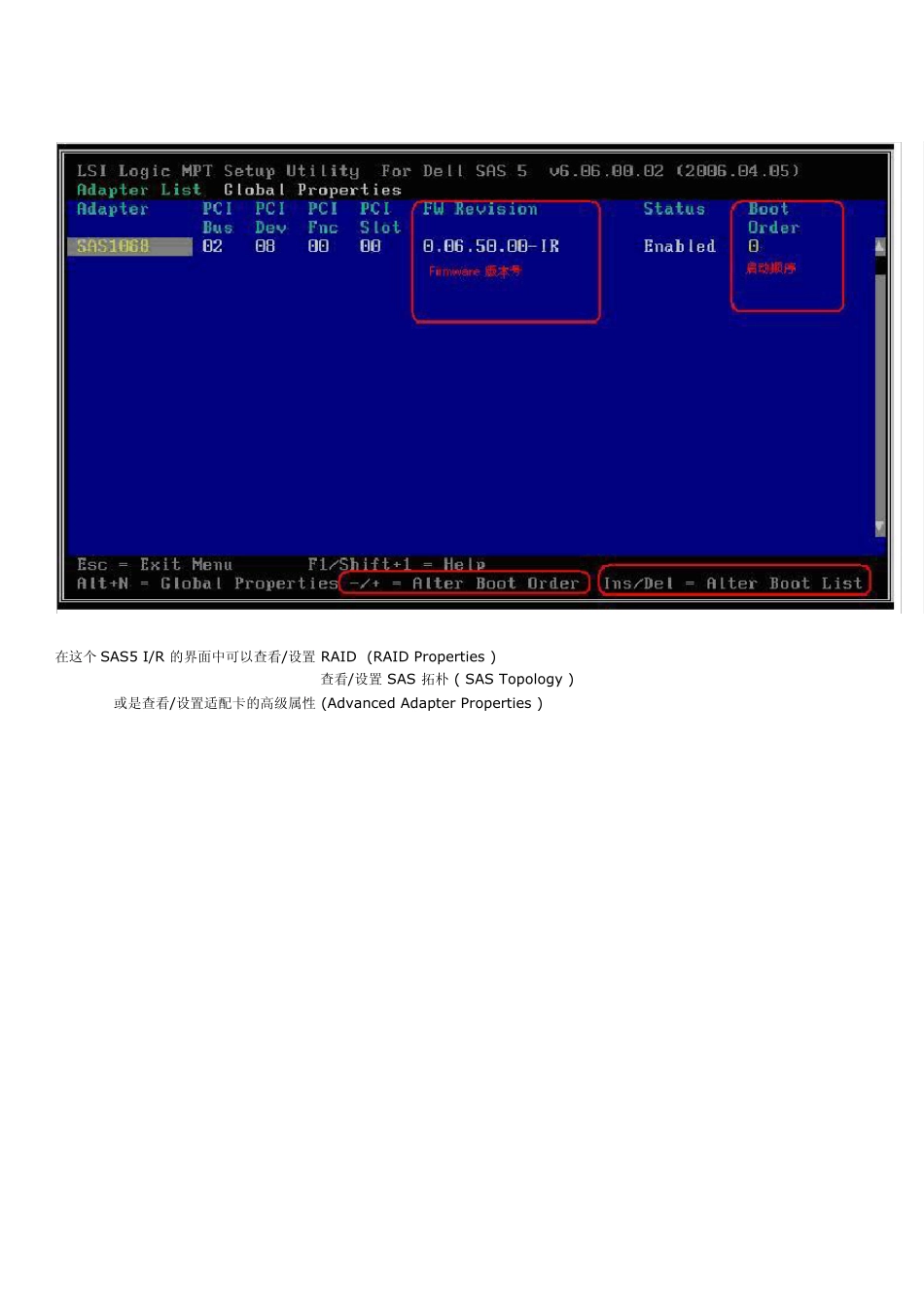

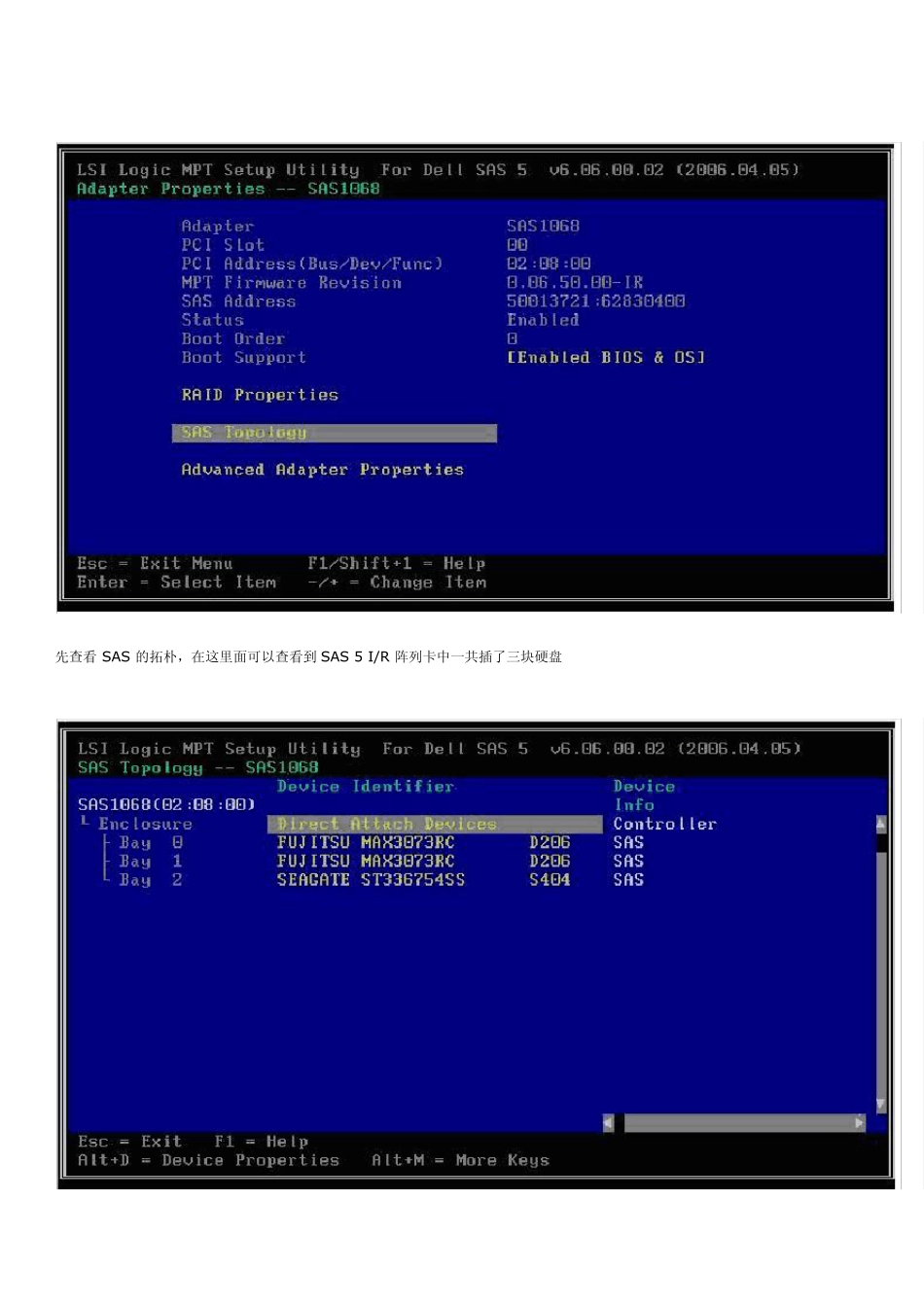

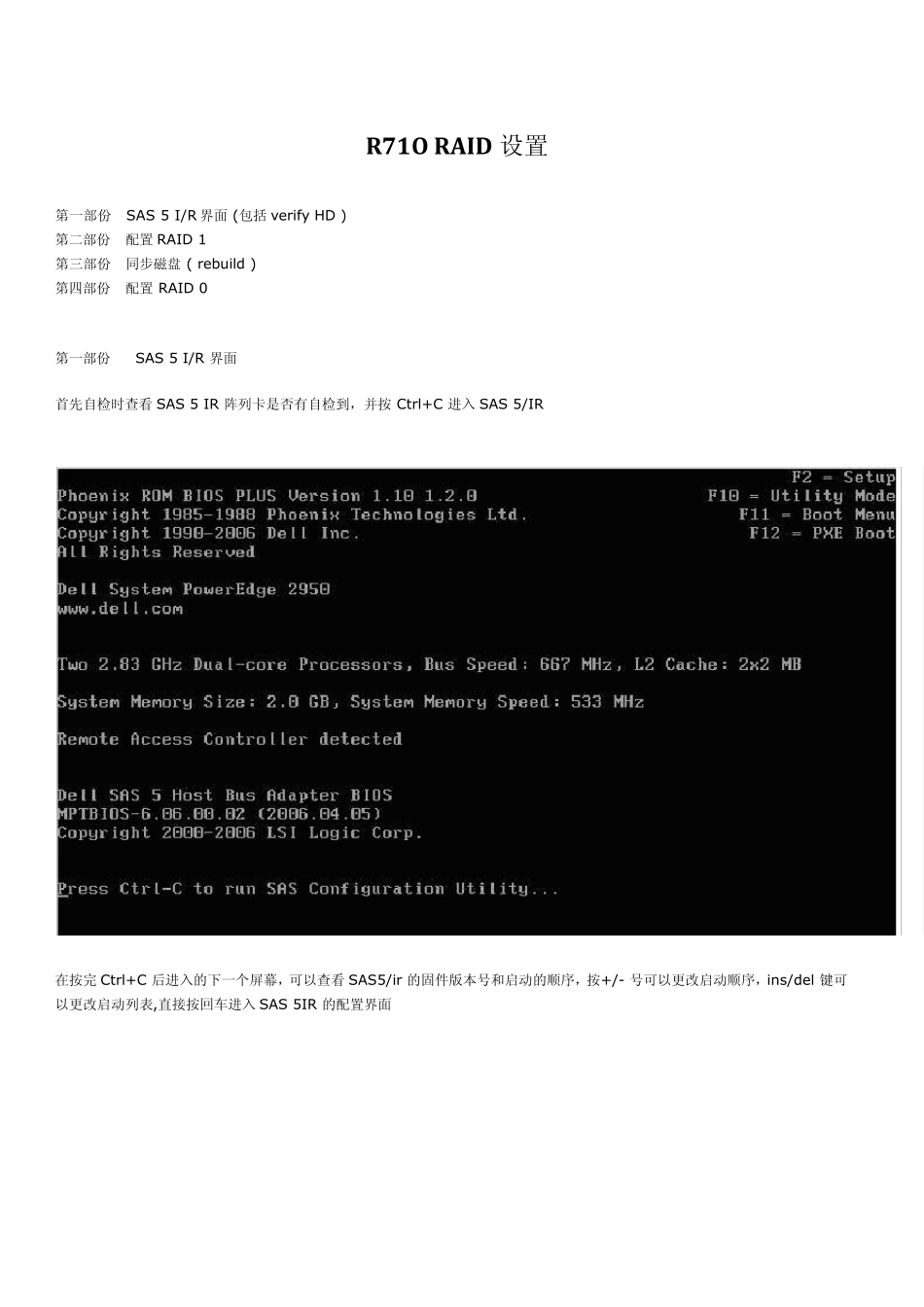

R71O RAID 设置 第一部份 SAS 5 I/R 界面 (包括 verify HD ) 第二部份 配置RAID 1 第三部份 同步磁盘 ( rebuild ) 第四部份 配置 RAID 0 第一部份 SAS 5 I/R 界面 首先自检时查看 SAS 5 IR 阵列卡是否有自检到，并按 Ctrl+C 进入 SAS 5/IR 在按完 Ctrl+C 后进入的下一个屏幕，可以查看 SAS5/ir 的固件版本号和启动的顺序，按+/- 号可以更改启动顺序，ins/del 键可以更改启动列表,直接按回车进入 SAS 5IR 的配置界面 在这个 SAS5 I/R 的界面中可以查看/设置 RAID (RAID Properties ) 查看/设置 SAS 拓朴 ( SAS Topology ) 或是查看/设置适配卡的高级属性 (Advanced Adapter Properties ) 先查看 SAS 的拓朴，在这里面可以查看到SAS 5 I/R 阵列卡中一共插了三块硬盘 按Alt+D 可以查看设备的具体属性(包括对此块硬盘进行 Verify
) 主界面的查看/设置适配卡的高级属性 (Adv anced Adapter Properties ) 在Adv anced Adapter Properties 中有以下 这里面有一项 PHY 属性很重要，就是 Discovery Status 它可以显示一些 SAS 链路/协议上的一些问题 第二部份 配置RAID 1 在主界面选择 RAID Properties 进行阵列卡配置 在RAID 配置界面中有三个选择项 查看已经存在的阵列配置 （ 此选项只有在已经存在阵列配置的情况下才出会现） 通常在第一次配置阵列时，只会出现 下面两项 创建 IM (镜像) 卷 (做 RAID 1 ) （最多只允许两块硬盘做 RAID1） 创建 IS ( 条带)
