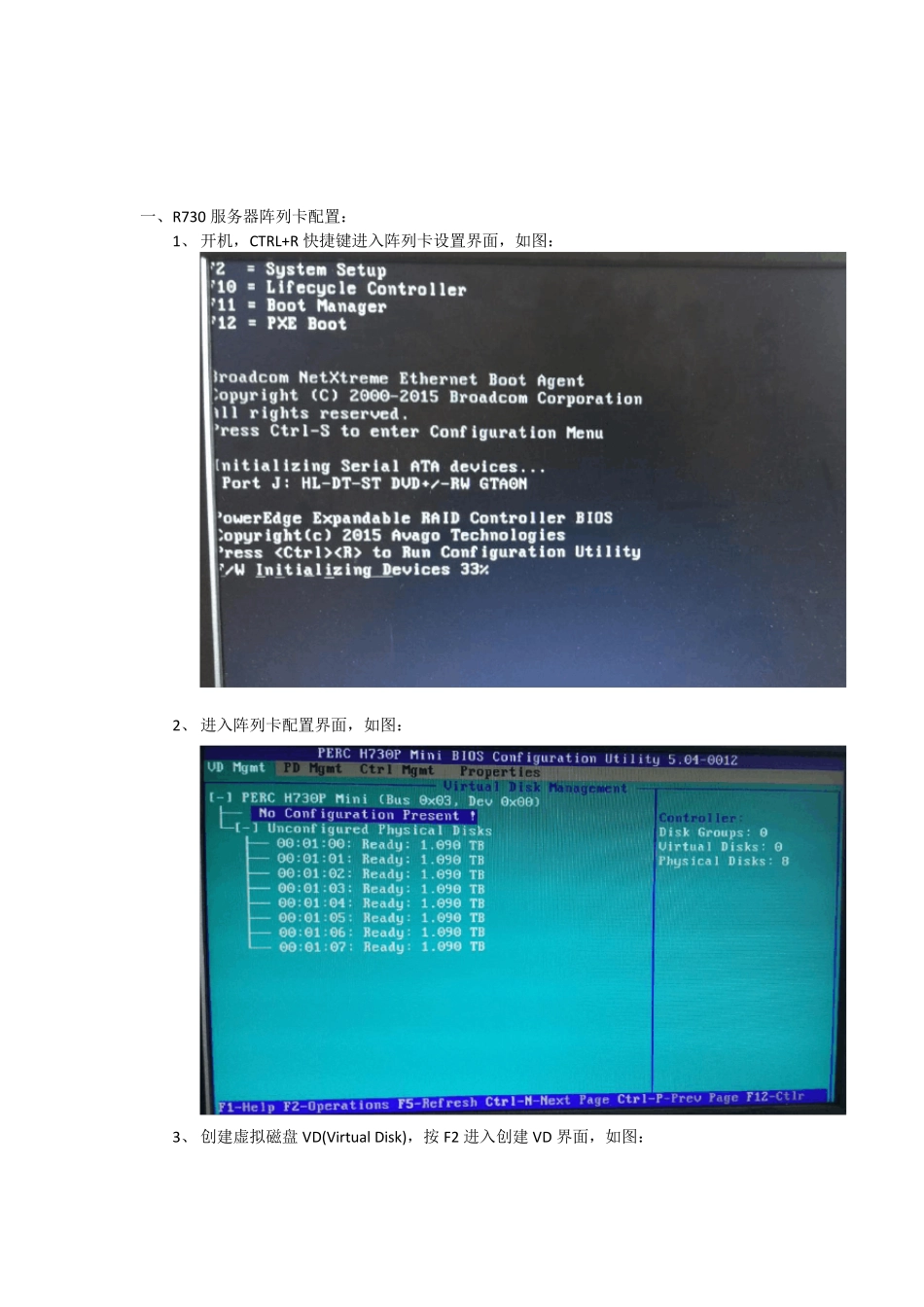

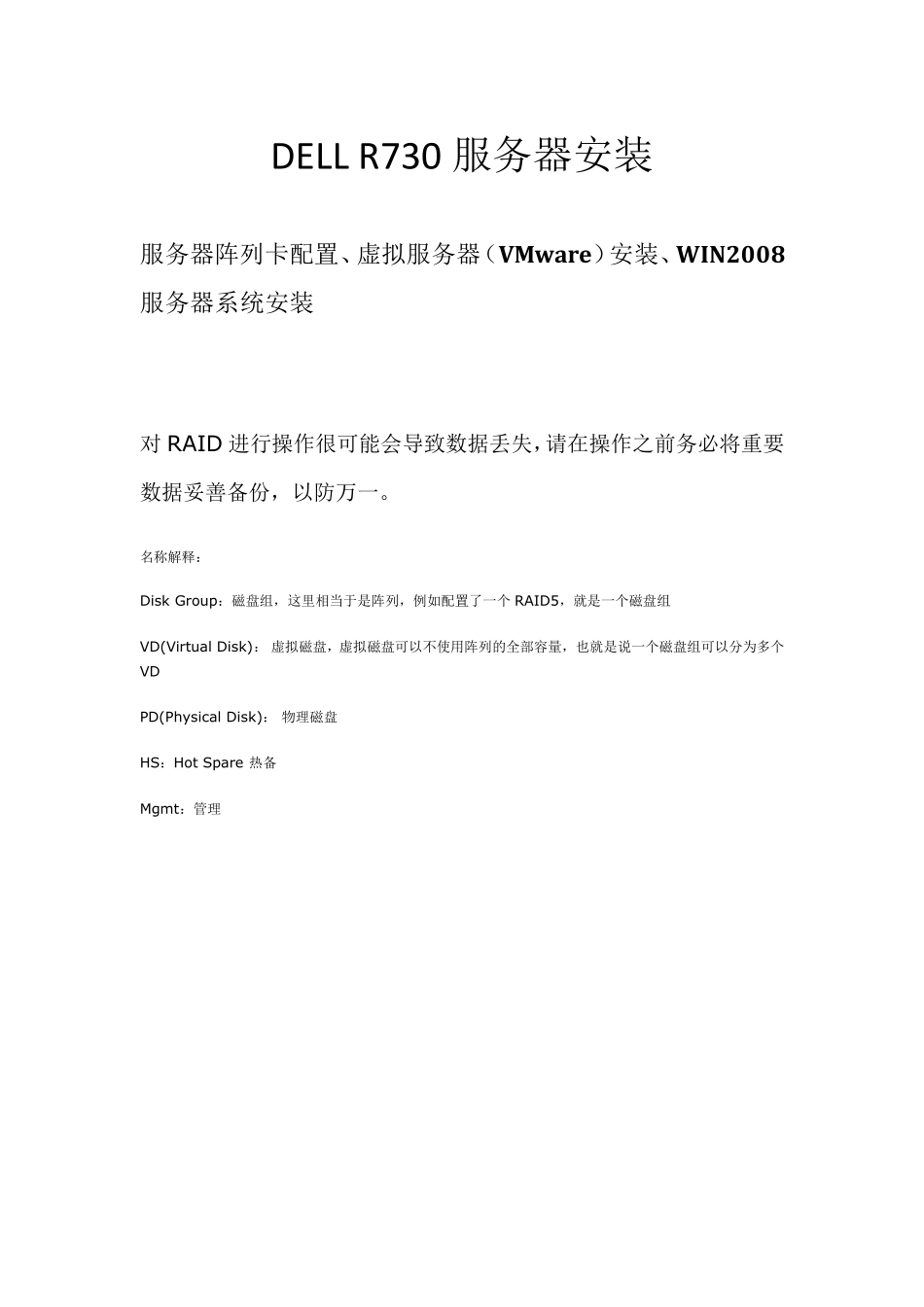

DELL R730 服务器安装 服务器阵列卡配置、虚拟服务器(VMw are)安装、WIN2008服务器系统安装 对 RAID 进行操作很可能会导致数据丢失,请在操作之前务必将重要数据妥善备份,以防万一。 名称解释: Disk Group:磁盘组,这里相当于是阵列,例如配置了一个 RAID5,就是一个磁盘组 VD(Virtual Disk): 虚拟磁盘,虚拟磁盘可以不使用阵列的全部容量,也就是说一个磁盘组可以分为多个VD PD(Physical Disk): 物理磁盘 HS:Hot Spare 热备 Mgmt:管理 一、R730 服务器阵列卡配置: 1、 开机,CTRL+R 快捷键进入阵列卡设置界面,如图: 2、 进入阵列卡配置界面,如图: 3、 创建虚拟磁盘 VD(Virtu al Disk),按 F2 进入创建 VD 界面,如图: 选中 Create New VD,创建新的VD。进入如下界面: 选择适合的RAID Level 在这里我们做RAID5,选中对应的物理磁盘、设置 VD 容量大小,选择高级(Advanced),如图 选中 Initialize (初始化),然后OK。 注:空格健 作为选中。 至此完成RAID5 阵列卡配置。 4、 知识拓展: a. RAID 是英文 Redundant Array of Independent Disks 的缩写,翻译成中文意思是“独立磁盘冗余阵列”,有时也简称磁盘阵列(Disk Array),RAID 技术的两大特点:一是速度、二是安全。 前期先做 RAID 阵列配置规划,是以传输速度为目标,还是以容量优先考虑,选择合适的 RAID。目前用的较多 RAID 如下优缺点: RAID 0 原理及简介:系统向三个磁盘组成的逻辑硬盘(RAID 0 磁盘组) 发出的I/O 数据请求被转化为3 项操作,其中的每一项操作都对应于一块物理硬盘从理论上讲,速度为硬盘吞吐量*硬盘数量优点:没有数据冗余,高可用性,很高的传输速率,大大提高储存性能 缺点:正是因为没有数据冗余,RAID 0 在提高性能的同时,并没有提供数据可靠性,如果磁盘失效,将影响到整个数据,一旦损坏,无法恢复。 适用:适用于个人、者图形工作站等数据安全要求不高的领域。 注意事项: 1. raid0 的两个硬盘必须容量、规格相同。 2. 组成raid0 的两个硬盘在改变主从盘设置时将需要重新分区,原来磁盘里的所有数据将全部丢失。 同一通道的两个硬盘在不改变主从盘设置的前提下可以更改位置,其结果不影响磁盘里的数据和读写操作。 3. 组成raid0 的磁盘改变为无raid 的模式或无raid 模式的一对磁盘改变为带raid0 的模式时, 系统将需要对相应的磁盘...
