Dell灵越InspironM4040、N4050官方拆机图解

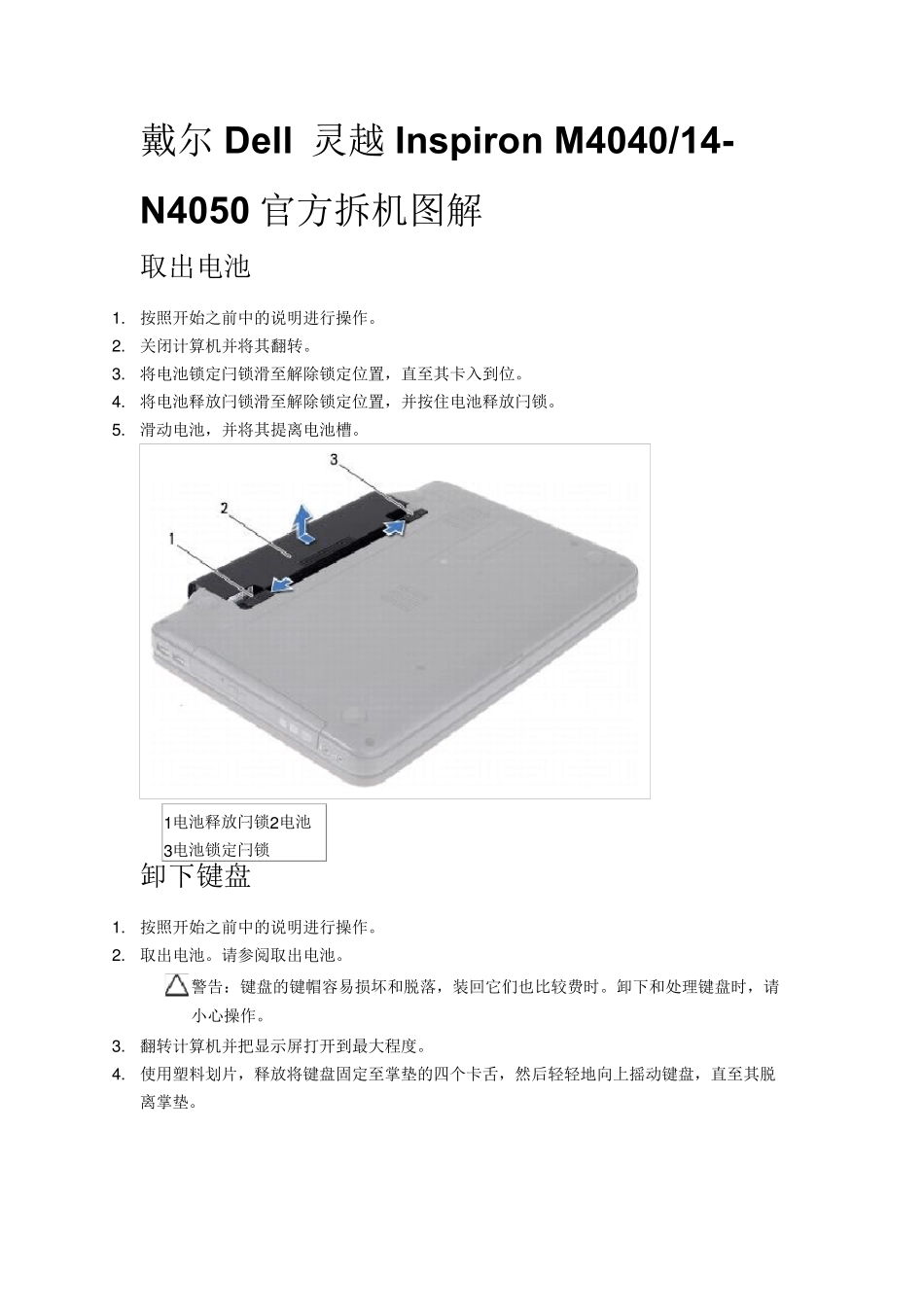

戴尔Dell 灵越Ins piron M4040/14-N4050 官方拆机图解 取出电池 1 . 按照开始之前中的说明进行操作。 2 . 关闭计算机并将其翻转。 3 . 将电池锁定闩锁滑至解除锁定位置，直至其卡入到位。 4 . 将电池释放闩锁滑至解除锁定位置，并按住电池释放闩锁。 5 . 滑动电池，并将其提离电池槽。 1 电池释放闩锁 2 电池 3 电池锁定闩锁 卸下键盘 1 . 按照开始之前中的说明进行操作。 2 . 取出电池。请参阅取出电池。 警告：键盘的键帽容易损坏和脱落，装回它们也比较费时。卸下和处理键盘时，请小心操作。 3 . 翻转计算机并把显示屏打开到最大程度。 4 . 使用塑料划片，释放将键盘固定至掌垫的四个卡舌，然后轻轻地向上摇动键盘，直至其脱离掌垫。 1 塑料划片 2 卡舌（4 个） 3 键盘 警告：卸下和处理键盘时，请格外小心。否则，可能导致刮伤显示屏面板。 5 . 请握住键盘朝显示屏方向移动，切勿硬拉键盘。 6 . 提起将键盘电缆固定至系统板连接器的连接器闩锁，然后拔下键盘电缆。 7 . 将键盘提离计算机。 1 键盘电缆 2 键盘 卸下内存模块 1 . 按照开始之前中的说明进行操作。 2 . 取出电池。请参阅取出电池。 3 . 卸下键盘。请参阅卸下键盘。 警告：为避免损坏内存模块连接器，请勿使用工具来拨开内存模块固定夹。 4 . 请用指尖小心拨开内存模块连接器两端的固定夹，直至模块弹起。 5 . 从内存模块连接器中卸下内存模块。 1 内存模块连接器 2 固定夹（2 个） 3 内存模块 卸下光盘驱动器 1 . 按照开始之前中的说明进行操作。 2 . 取出电池。请参阅取出电池。 3 . 卸下键盘。请参阅卸下键盘。 4 . 拧下将光盘驱动器固定至计算机基座的螺钉。 5 . 使用塑料划片，推动光盘驱动器上的槽口，以将其从光盘驱动器卡盒中释放。 6 . 将光盘驱动器滑出光盘驱动器卡盒。 1 塑料划片 2 螺钉 3 光盘驱动器 4 槽口 卸下掌垫部件 1 . 按照开始之前中的说明进行操作。 2 . 取出电池。请参阅取出电池。 3 . 拧下将掌垫部件固定至计算机基座的八颗螺钉。 4 . 卸下键盘。请参阅卸下键盘。 5 . 拧下掌垫部件上的三颗螺钉。 警告：拉动连接器顶部的塑料卡舌，以避免损坏连接器。 6 . 提起将电源按钮板电缆和触摸板电缆连接至系统板连接器的连接器闩锁，然后拔下电缆。 1 电源按钮板电缆 2 触摸板电缆 警告：小心地将掌垫与计算机基座分...
