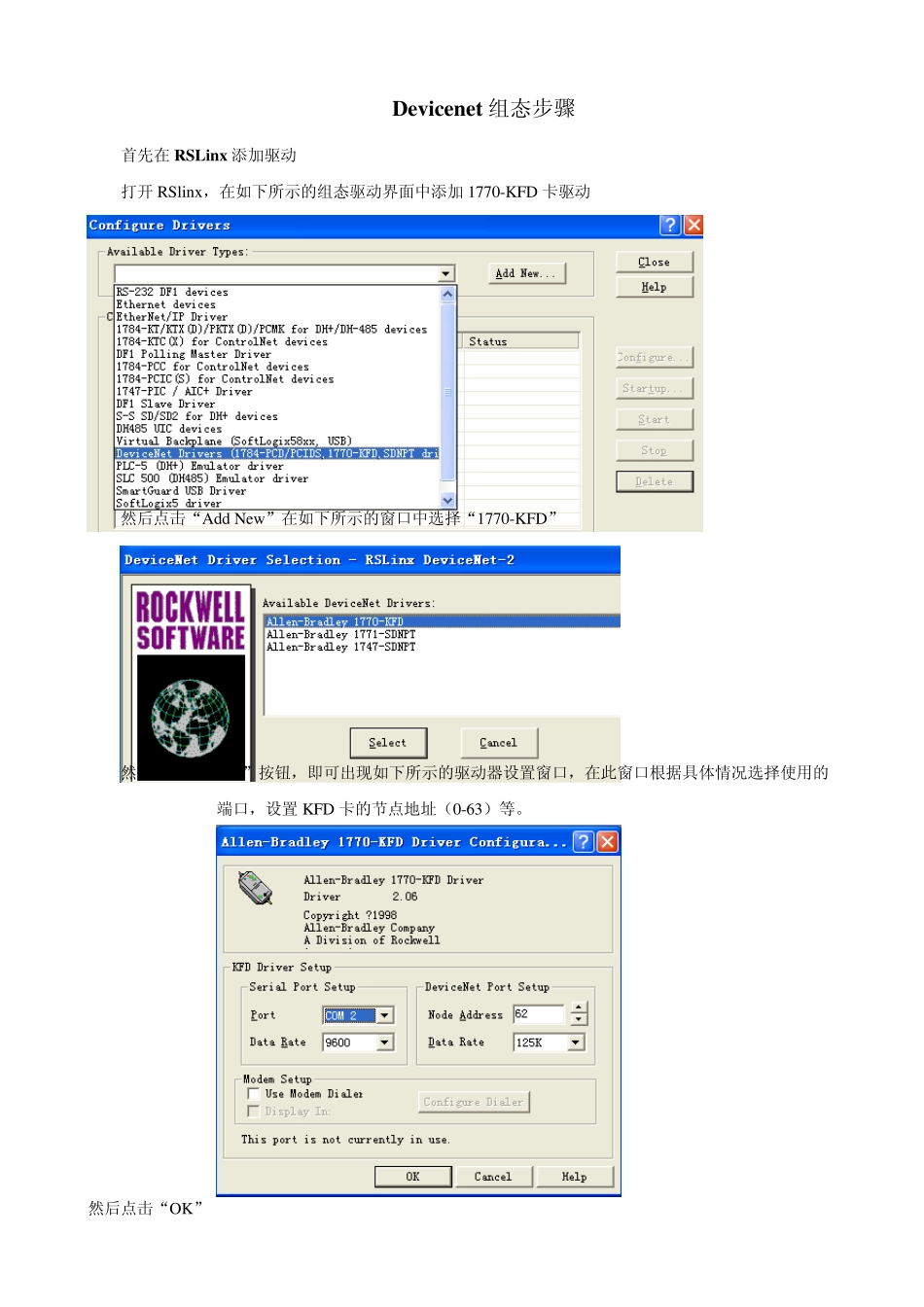

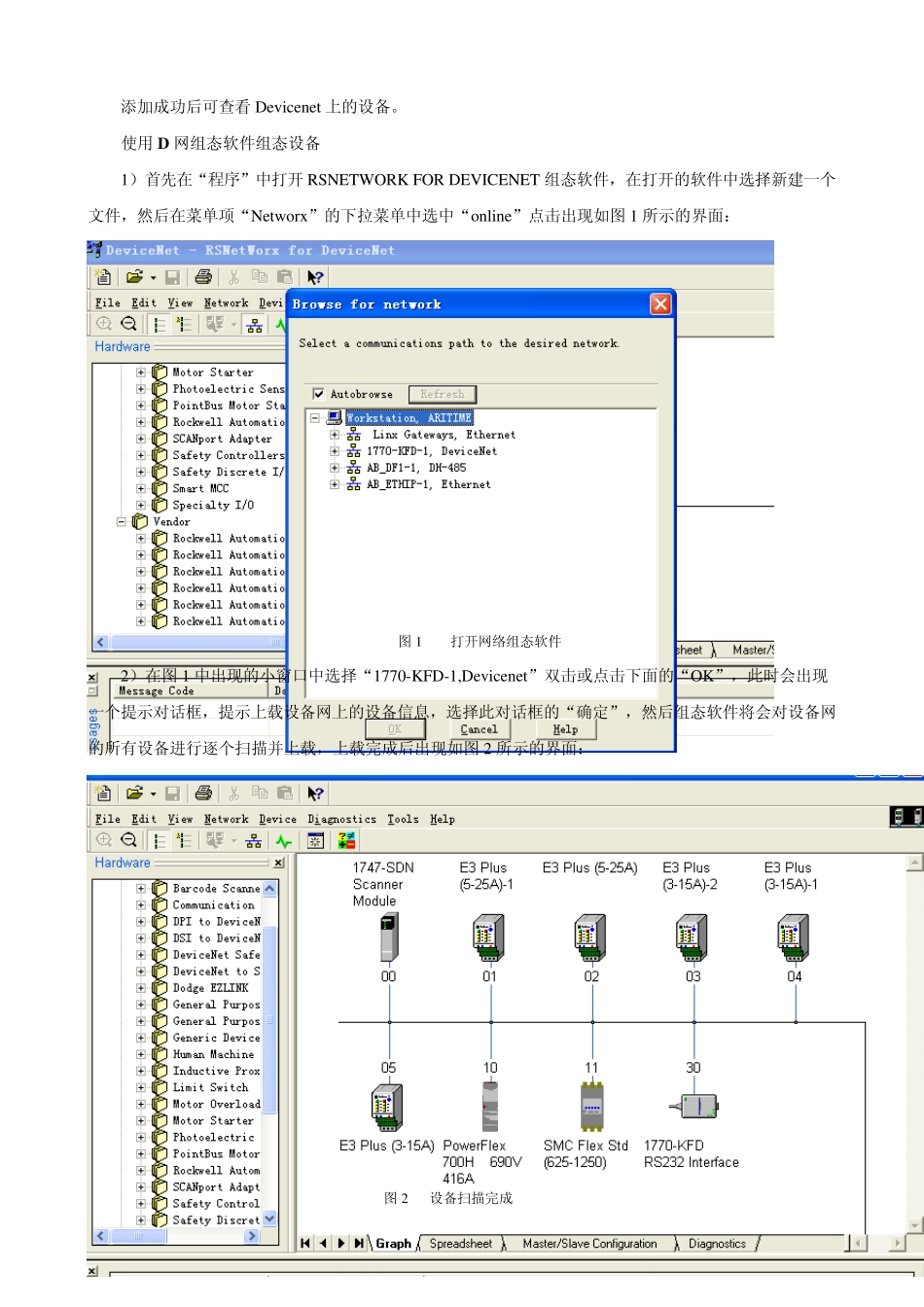

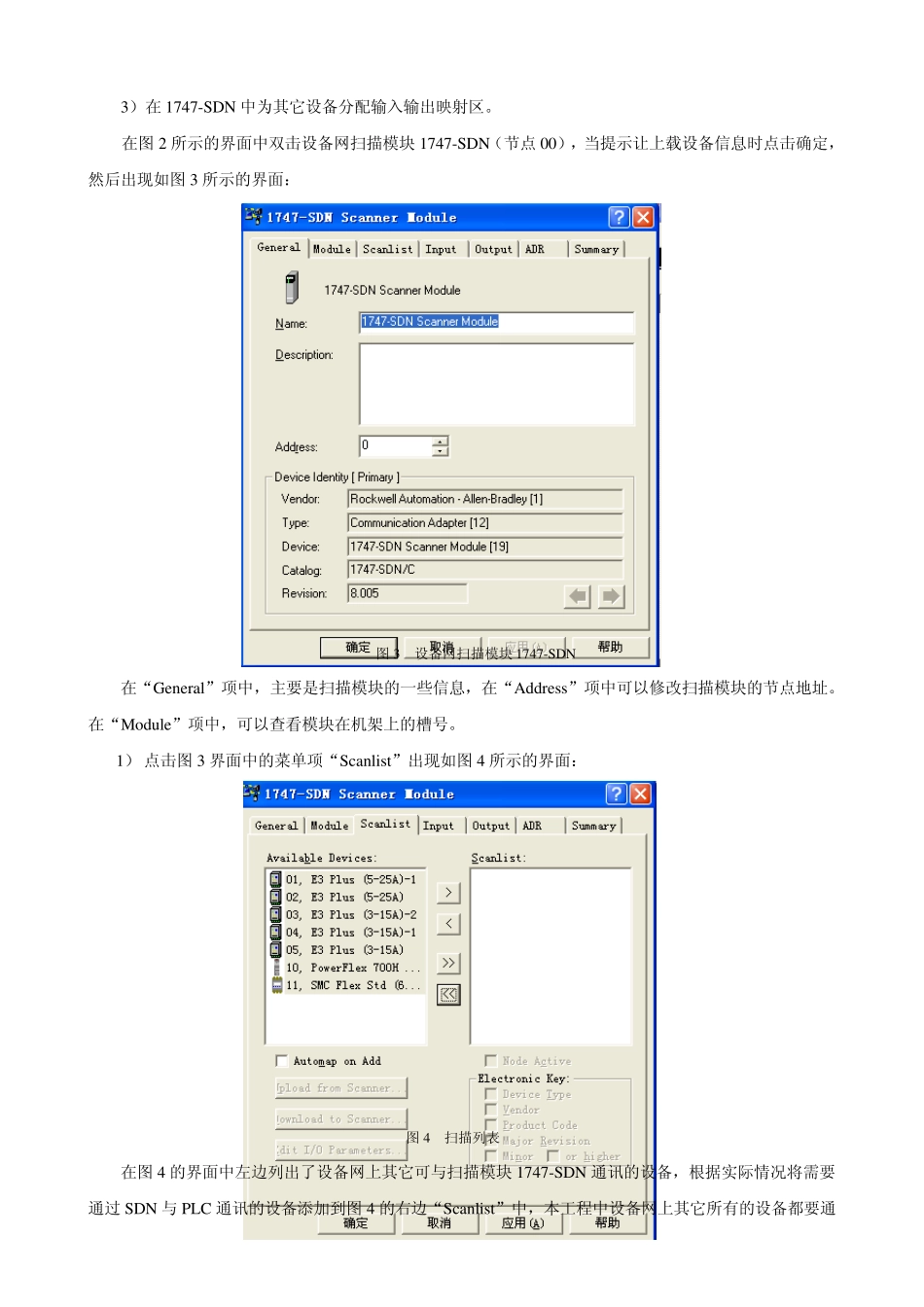

Dev icenet 组态步骤 首先在RSLinx 添加驱动 打开RSlinx，在如下所示的组态驱动界面中添加1770-KFD 卡驱动 然后点击“Add New”在如下所示的窗口中选择“1770-KFD” 然后点击“Select”按钮，即可出现如下所示的驱动器设置窗口，在此窗口根据具体情况选择使用的端口，设置 KFD 卡的节点地址（0-63）等。 然后点击“OK” 添加成功后可查看Devicenet 上的设备。 使用D 网组态软件组态设备 1）首先在“程序”中打开 RSNETWORK FOR DEVICENET 组态软件，在打开的软件中选择新建一个文件，然后在菜单项“Networx”的下拉菜单中选中“online”点击出现如图 1 所示的界面： 图 1 打开网络组态软件 2）在图 1 中出现的小窗口中选择“1770-KFD-1,Devicenet”双击或点击下面的“OK”，此时会出现一个提示对话框，提示上载设备网上的设备信息，选择此对话框的“确定”，然后组态软件将会对设备网的所有设备进行逐个扫描并上载，上载完成后出现如图 2 所示的界面： 图 2 设备扫描完成 3）在1747-SDN 中为其它设备分配输入输出映射区。 在图2 所示的界面中双击设备网扫描模块1747-SDN（节点00），当提示让上载设备信息时点击确定，然后出现如图3 所示的界面： 图3 设备网扫描模块1747-SDN 在“General”项中，主要是扫描模块的一些信息，在“Address”项中可以修改扫描模块的节点地址。在“Modu le”项中，可以查看模块在机架上的槽号。 1） 点击图3 界面中的菜单项“Scanlist”出现如图4 所示的界面： 图4 扫描列表 在图4 的界面中左边列出了设备网上其它可与扫描模块1747-SDN 通讯的设备，根据实际情况将需要通过 SDN 与 PLC 通讯的设备添加到图4 的右边“Scanlist”中，本工程中设备网上其它所有的设备都要通过SDN 与PLC 通讯，因此点击图4 中的“》”将其它设备全部加入到扫描列表中，如图5 所示： 注意：当设备网设备因某些原因需要更换新的时，因设备的一些信息与原来的设备有些差异，因此SDN 上会出现“73”号错误代码，这时就需要在图5 所示的界面中将对应设备的红圈部分的“Vendor”以及“Produ ct Code”前的对勾去掉。 图5 将设备添加到扫描列表 5）下面将在 SDN 中为添加到扫描列表的设备分配输入输出字映射区，在为设备分配映射区前，首先要为每个设备分配输入输出字：在图5 所示的扫描列表中，选中设备双击即可出现如图6 所示的界面： 图6 编辑设备 I/O 参数 本工...
