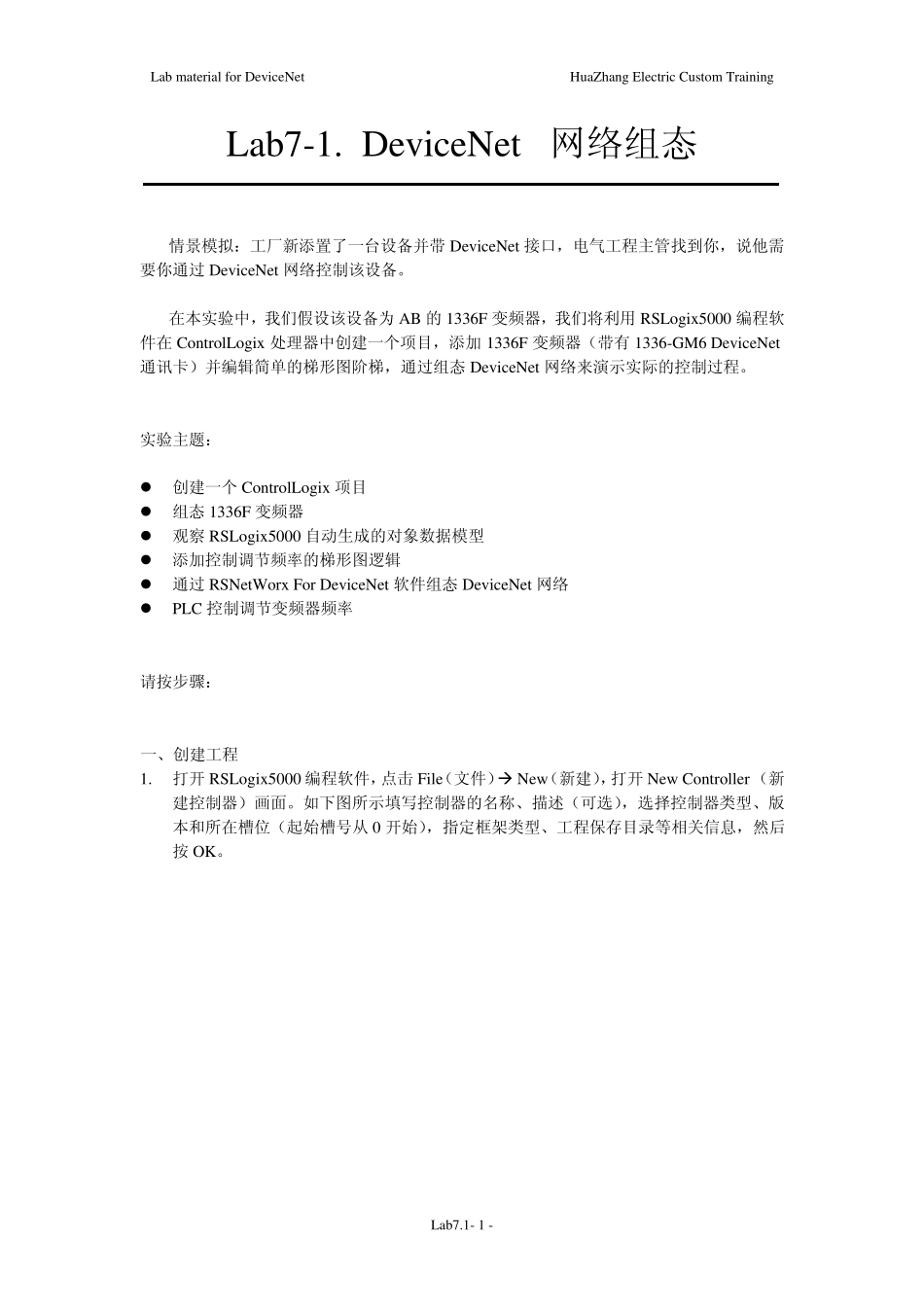

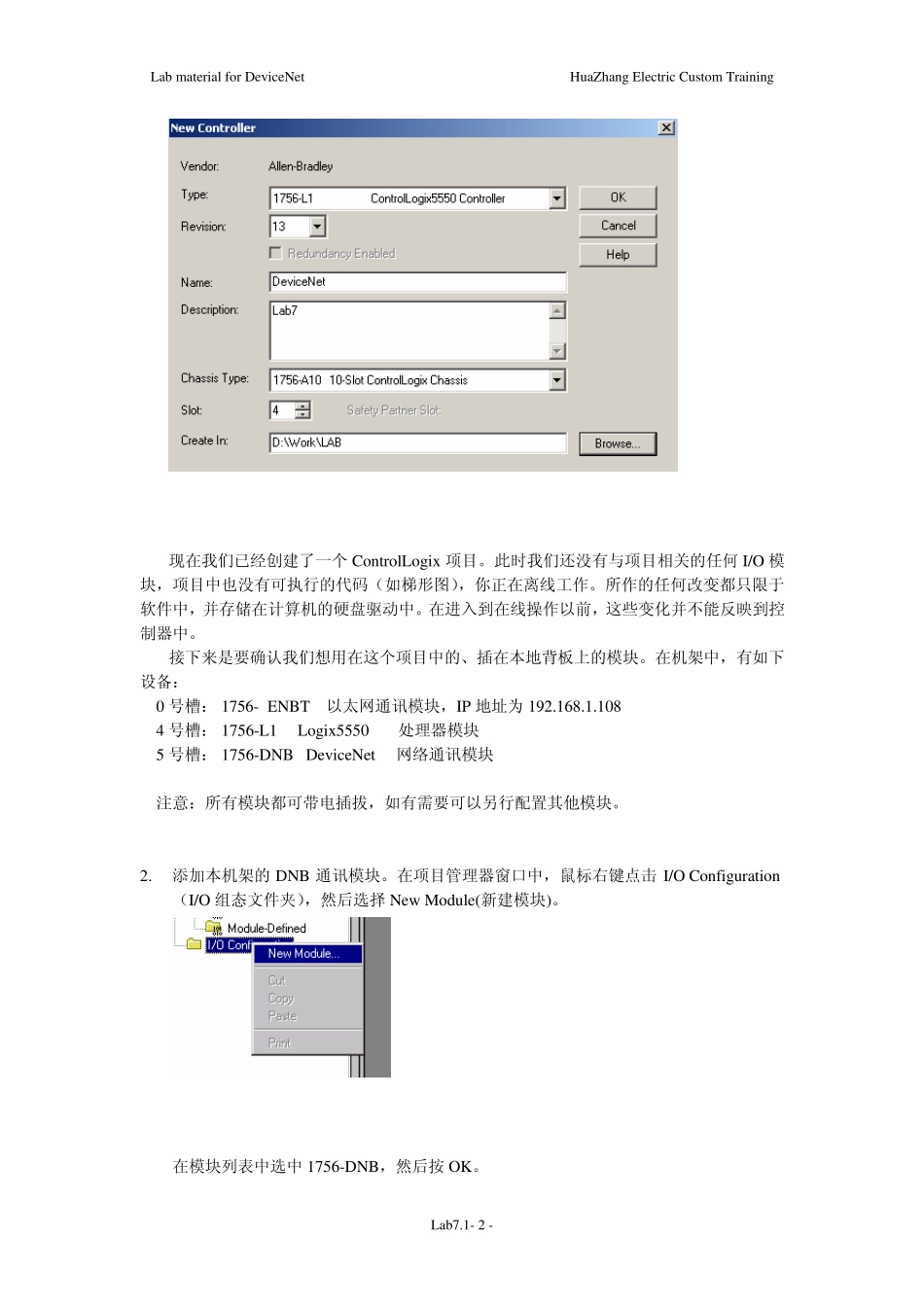

Lab material for DeviceNet HuaZhang Electric Custom Training Lab7.1- 1 - Lab7-1. DeviceNet 网络组态 情景模拟:工厂新添置了一台设备并带DeviceNet 接口,电气工程主管找到你,说他需要你通过DeviceNet 网络控制该设备。 在本实验中,我们假设该设备为AB 的1336F 变频器,我们将利用RSLogix5000 编程软件在ControlLogix处理器中创建一个项目,添加1336F 变频器(带有1336-GM6 DeviceNet通讯卡)并编辑简单的梯形图阶梯,通过组态DeviceNet 网络来演示实际的控制过程。 实验主题: z 创建一个ControlLogix项目 z 组态1336F 变频器 z 观察RSLogix5000 自动生成的对象数据模型 z 添加控制调节频率的梯形图逻辑 z 通过RSNetWorx For DeviceNet 软件组态DeviceNet 网络 z PLC 控制调节变频器频率 请按步骤: 一、创建工程 1. 打开 RSLogix5000 编程软件,点击 File(文件)Æ New(新建),打开 New Controller (新建控制器)画面。如下图所示填写控制器的名称、描述(可选),选择控制器类型、版本和所在槽位(起始槽号从 0 开始),指定框架类型、工程保存目录等相关信息,然后按OK。 Lab material for DeviceNet HuaZhang Electric Custom Training Lab7.1- 2 - 现在我们已经创建了一个ControlLogix项目。此时我们还没有与项目相关的任何I/O 模块,项目中也没有可执行的代码(如梯形图),你正在离线工作。所作的任何改变都只限于软件中,并存储在计算机的硬盘驱动中。在进入到在线操作以前,这些变化并不能反映到控制器中。 接下来是要确认我们想用在这个项目中的、插在本地背板上的模块。在机架中,有如下设备: 0 号槽: 1756- ENBT 以太网通讯模块,IP 地址为 192.168.1.108 4 号槽: 1756-L1 Logix5550处理器模块 5 号槽: 1756-DNB DeviceNet网络通讯模块 注意:所有模块都可带电插拔,如有需要可以另行配置其他模块。 2. 添加本机架的DNB 通讯模块。在项目管理器窗口中,鼠标右键点击 I/O Configuration(I/O 组态文件夹),然后选择 New Module(新建模块)。 在模块列表中选中1756-DNB,然后按 OK。 Lab material for Dev iceNet Hu aZhang Electric Cu stom Training Lab7.1- 3 - 在模块属性对话框中填写模块名称、描述(可选),选择模块所在的槽位,其他的内容接受默认设置,然后点击 Finish。 Electronic Key...
