DF4810晶体管测试仪操作说明书

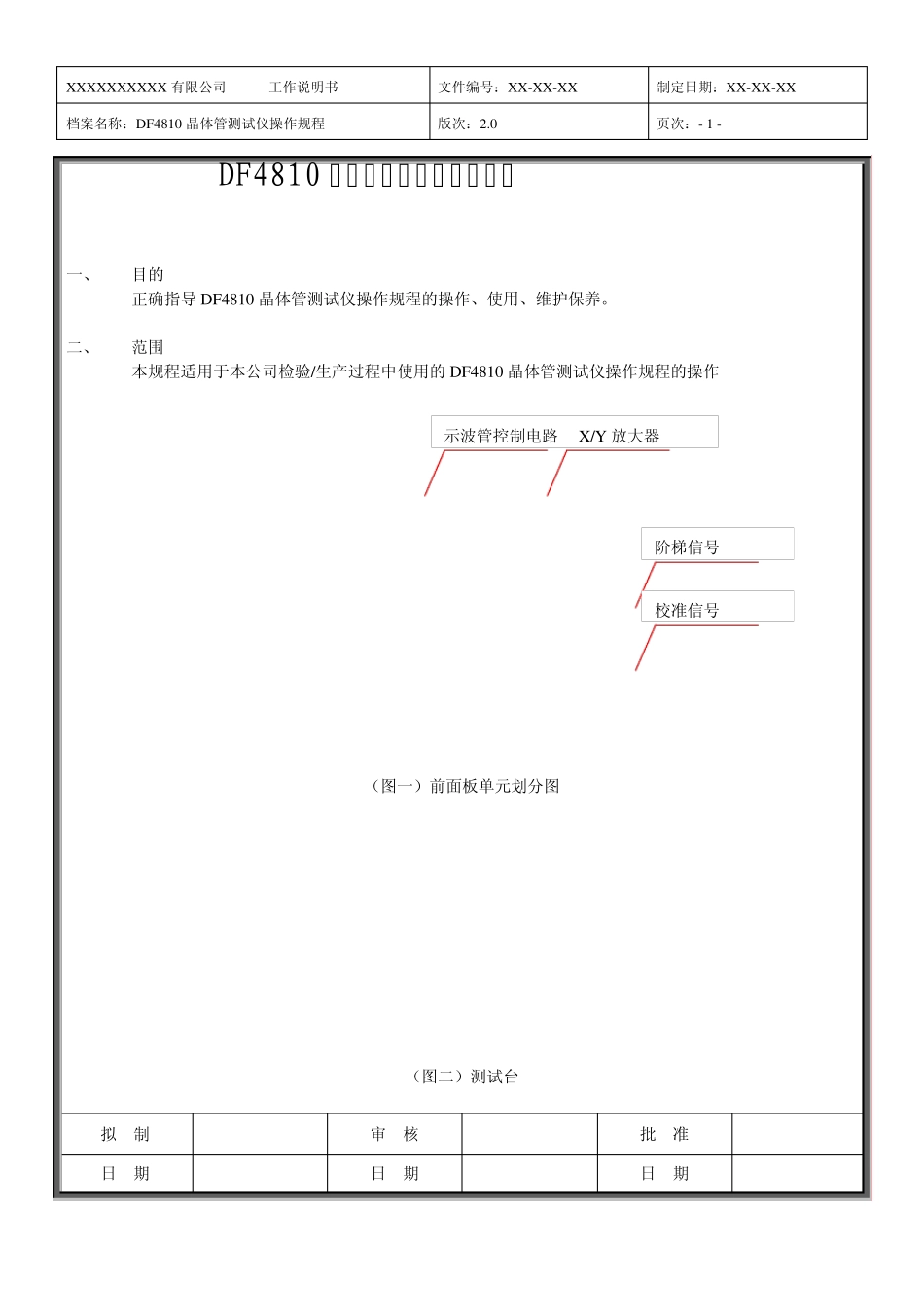

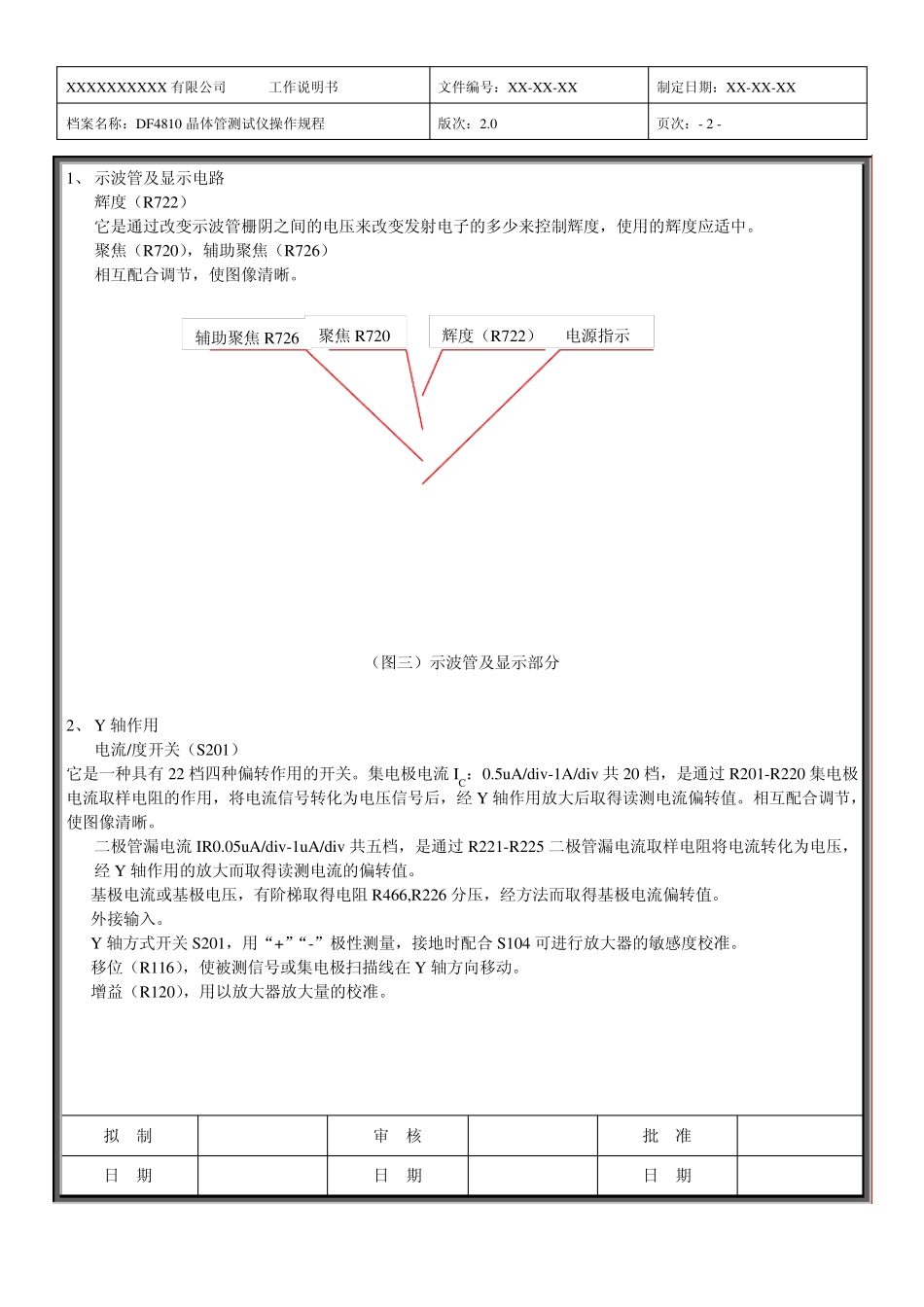

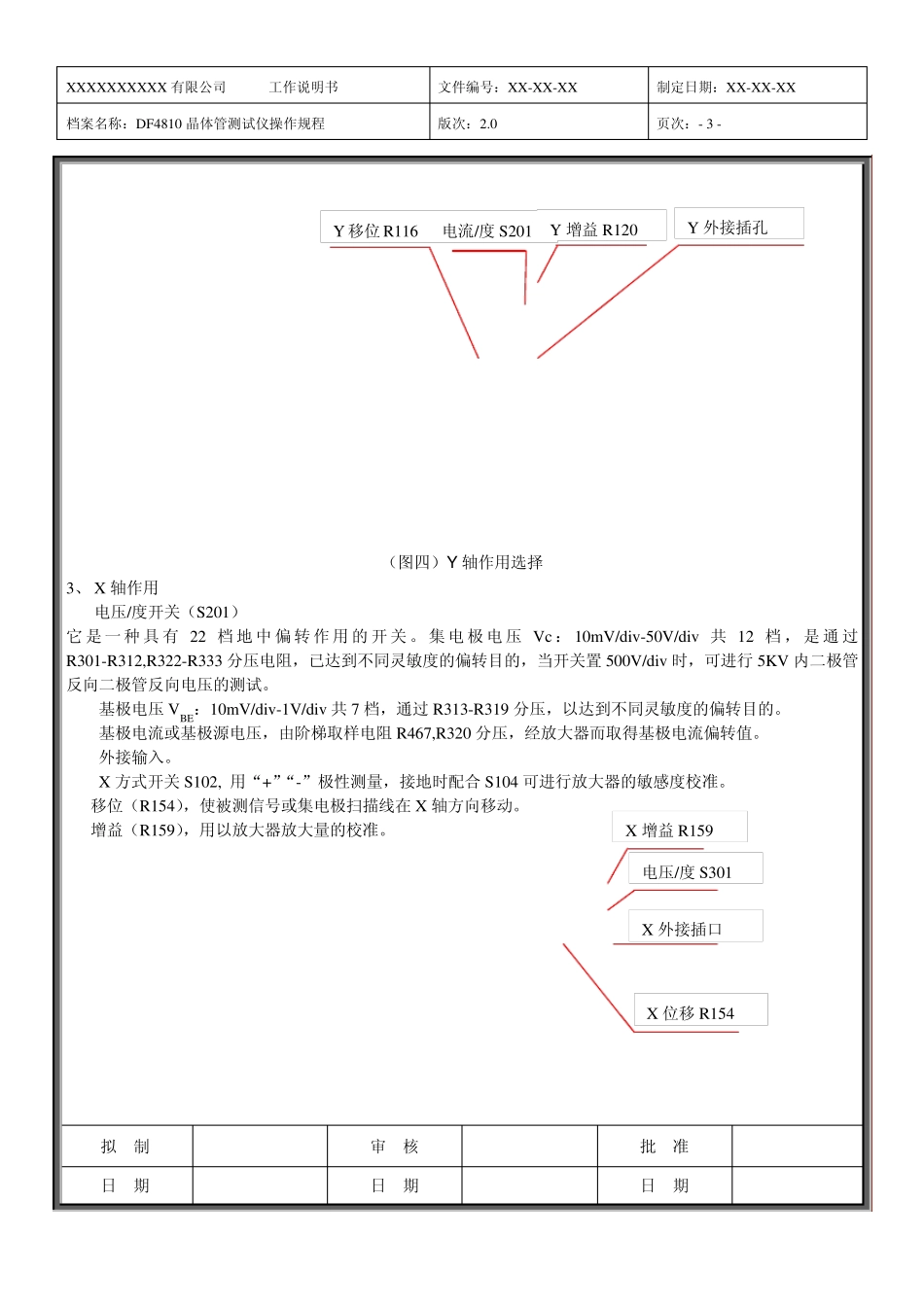

X X X X X X X X X X 有限公司 工作说明书 文件编号：X X -X X -X X 制定日期：X X -X X -X X 档案名称：DF4810 晶体管测试仪操作规程 版次：2.0 页次：- 1 - DF4810 晶体管测试仪操作说明书 一、 目的 正确指导 DF4810 晶体管测试仪操作规程的操作、使用、维护保养。 二、 范围 本规程适用于本公司检验/生产过程中使用的 DF4810 晶体管测试仪操作规程的操作 （图一）前面板单元划分图 （图二）测试台 拟 制 审 核 批 准 日 期 日 期 日 期 示波管控制电路 X /Y 放大器 阶梯信号 校准信号 XXXXXXXXXX 有限公司 工作说明书 文件编号：XX-XX-XX 制定日期：XX-XX-XX 档案名称：DF4810 晶体管测试仪操作规程 版次：2.0 页次：- 2 - 1、 示波管及显示电路 辉度（R722） 它是通过改变示波管栅阴之间的电压来改变发射电子的多少来控制辉度，使用的辉度应适中。 聚焦（R720），辅助聚焦（R726） 相互配合调节，使图像清晰。 （图三）示波管及显示部分 2、 Y 轴作用 电流/度开关（S201） 它是一种具有 22 档四种偏转作用的开关。集电极电流 IC：0.5u A/div -1A/div 共 20 档，是通过 R201-R220 集电极电流取样电阻的作用，将电流信号转化为电压信号后，经 Y 轴作用放大后取得读测电流偏转值。相互配合调节，使图像清晰。 二极管漏电流 IR0.05u A/div -1u A/div 共五档，是通过 R221-R225 二极管漏电流取样电阻将电流转化为电压，经 Y 轴作用的放大而取得读测电流的偏转值。 基极电流或基极电压，有阶梯取得电阻 R466,R226 分压，经方法而取得基极电流偏转值。 外接输入。 Y 轴方式开关 S201，用“+”“-”极性测量，接地时配合 S104 可进行放大器的敏感度校准。 移位（R116），使被测信号或集电极扫描线在 Y 轴方向移动。 增益（R120），用以放大器放大量的校准。 拟 制 审 核 批 准 日 期 日 期 日 期 辉度（R722） 聚焦 R720 辅助聚焦 R726 电源指示 XXXXXXXXXX 有限公司 工作说明书 文件编号：XX-XX-XX 制定日期：XX-XX-XX 档案名称：DF4810 晶体管测试仪操作规程 版次：2.0 页次：- 3 - （图四）Y 轴作用选择 3、 X 轴作用 电压/度开关（S201） 它是一种具有22 档地中偏转作用的开关。集电极电压Vc ：10mV/div-50V/div 共12 档，是通过R301-R312,R322-R333 分压电阻，已达到不同灵...
