DH1716系列直流大功率稳压稳流电源说明书(20100108)

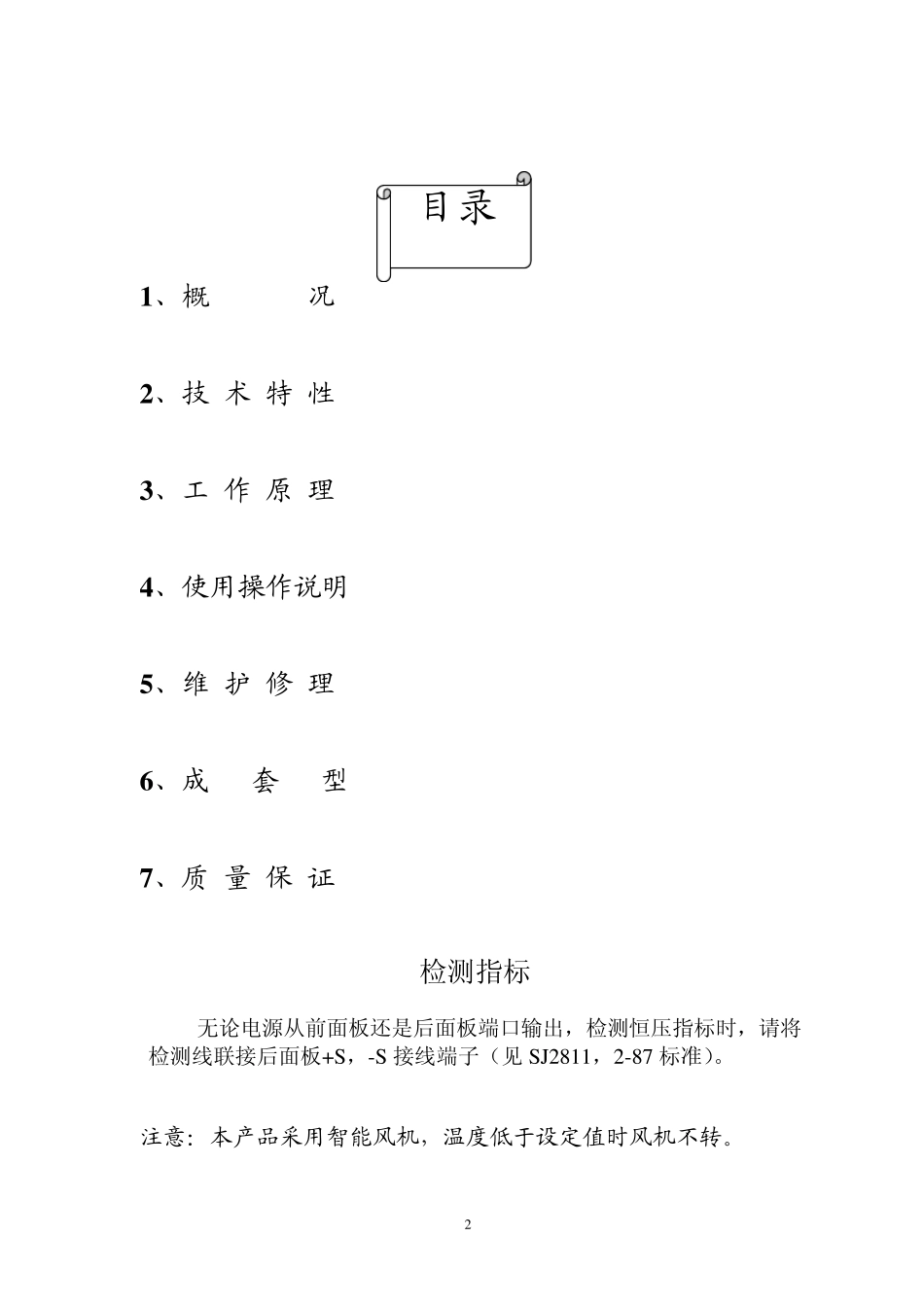

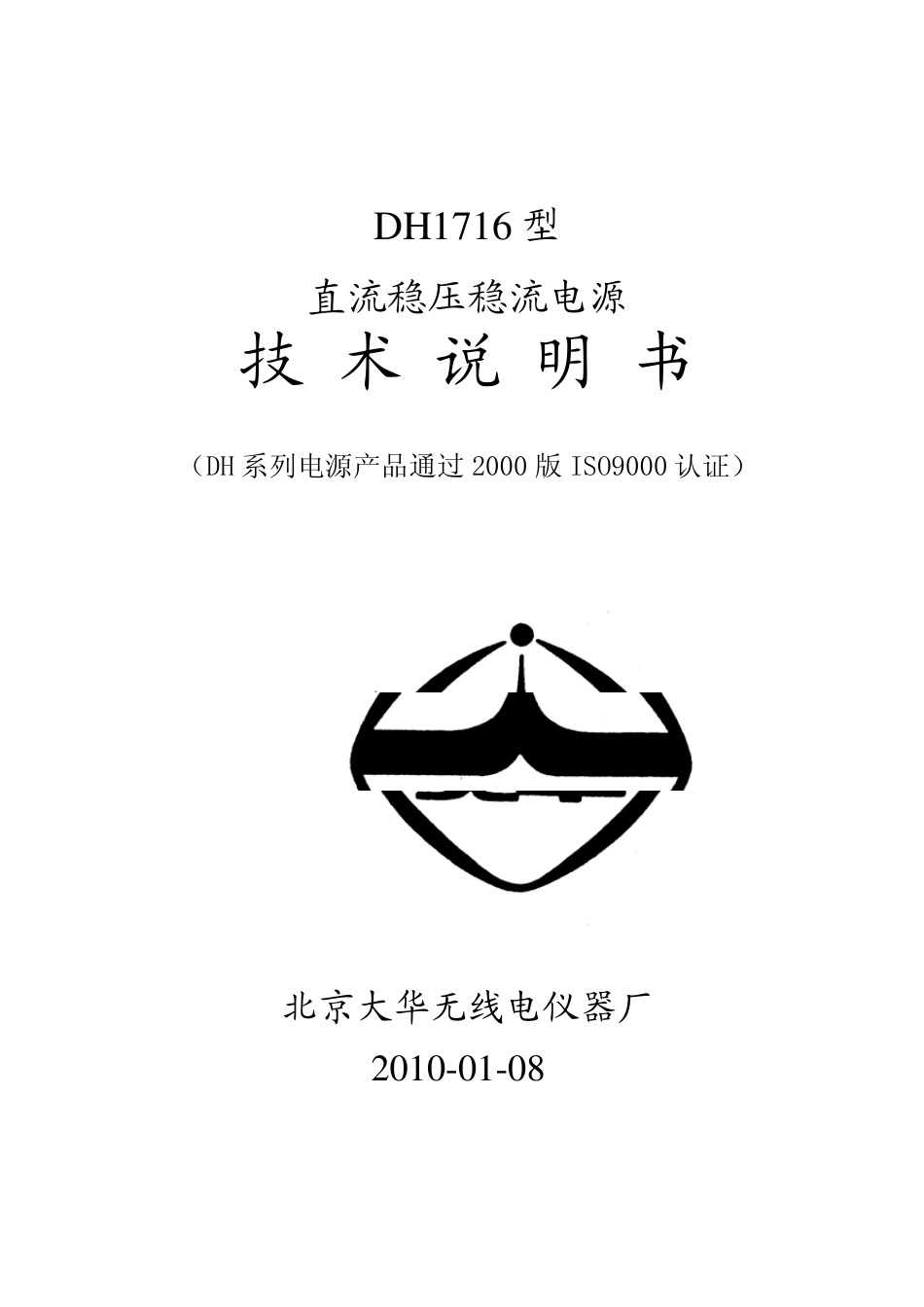

D H 1716 型 直流稳压稳流电源 技 术 说 明 书 （DH 系列电源产品通过 2000 版 ISO9000 认证） 北京大华无线电仪器厂 2010-01-08 目录 1 、概 况 2 、技 术 特 性 3 、工 作 原 理 4 、使用操作说明 5 、维 护 修 理 6 、成 套 型 7 、质 量 保 证 检测指标 无论电源从前面板还是后面板端口输出，检测恒压指标时，请将检测线联接后面板+S ，-S 接线端子（见S J2811，2-87 标准）。 注意：本产品采用智能风机，温度低于设定值时风机不转。 21、概述 DH1716 型是具有恒压（CV）、恒流（CC）自动切换工作模式的中功率单路稳压稳流直流电源。为提高电源的可靠性，应用了相位控制电路，输出端设计有过压保护电路，机内有过温保护继电器、智能风机。本电源具有主从串联、并联、电压遥控、电压信号回读、电流信号回读、外控通断等功能。是一种理想的直流稳压电源。本产品可广泛用于实验室及工业控制等多种场合。 外形图（图一） 2、技术特性 2.1 产品规格： DH1716-2D DH1716-3D DH1716-4D DH1716-5D 输出电压调节范围 0~20.5V 0~20.5V 0~36V 0~62V 输出电压控制范围 0~20V 0~20V 0~35V 0~60V 输出电流调节范围 0~50.5A 0~30.5A 0~20.5A 0~12.2A 输出电流控制范围 0~50A 0~30A 0~20A 0~12A DH1716-6D DH1716-7A 输出电压调节范围 0~103V 0~36V 输出电压控制范围 0~100V 0~35V 输出电流调节范围 0~7.2A 0~30.5A 输出电流控制范围 0~7A 0~30A 2.2 性能指标：（按额定值计算） 2.2.1 恒压工作时： 源效应：0.005%+1mV 负载效应：0.005%+2mV 周期与随机偏移电压（PARD）：1mV（rms） ；DH1716— 6 型：2mV（rms） 。 2.2.2 恒流工作时： 源效应：0.005%+10mA 负载效应：0.005%+10mA 周期与随机偏移电流（PARD）：20mA（rms） 2.2.3 允许两台同类产品串联使用 2.2.4 允许两台同类产品并联使用 32.2.5 保证负载端电压准确度的使用方式。（四线技术） 2.2.6 具有电压回读功能，电源电压0~额定值对应约0~10 伏回读输出。 2.2.7 可外部电压远控本机输出电压，主控电压约0~10 伏，被控电压0~额定值。 2.2.8 具有电流回读功能，电源电流0~额定值对应约0~10 伏回读输出。 2.2.9 可外部电压远控本机输出电流，主控电压约0~10 伏，被控电流0~额定值。 2.2.10 可外部对本机的输出进行通断控制。 2.2.11 过压保护电压值在5.5~...
