DIN16902(UT部分修正)

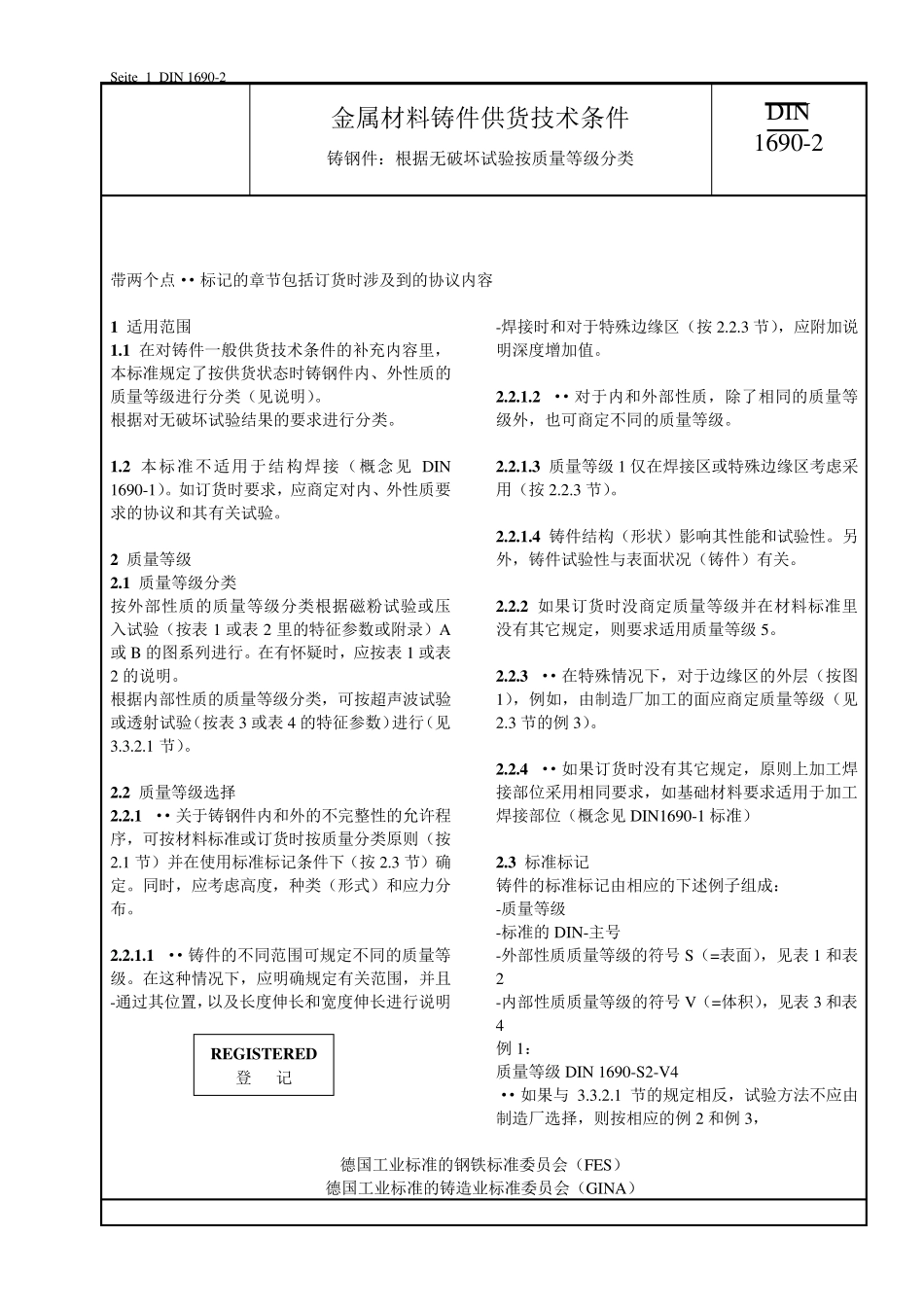

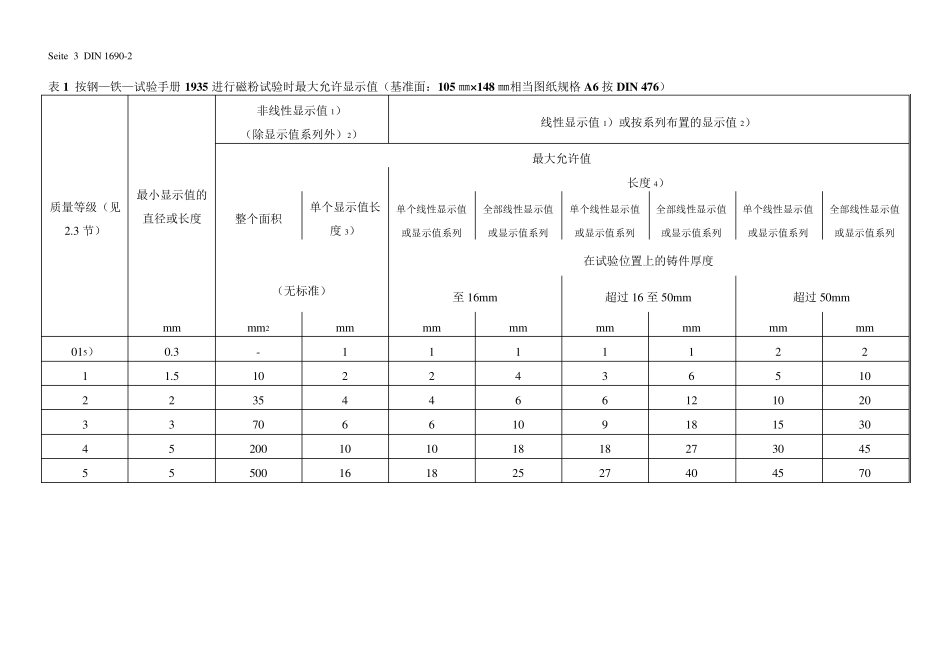

Seite 1 DIN 1690-2 金属材料铸件供货技术条件 铸钢件：根据无破坏试验按质量等级分类 DIN 1690-2 带两个点··标记的章节包括订货时涉及到的协议内容 1 适用范围 1.1 在对铸件一般供货技术条件的补充内容里，本标准规定了按供货状态时铸钢件内、外性质的质量等级进行分类（见说明）。 根据对无破坏试验结果的要求进行分类。 1.2 本标准不适用于结构焊接（概念见 DIN 1690-1）。如订货时要求，应商定对内、外性质要求的协议和其有关试验。 2 质量等级 2.1 质量等级分类 按外部性质的质量等级分类根据磁粉试验或压入试验（按表 1 或表 2 里的特征参数或附录）A或 B 的图系列进行。在有怀疑时，应按表 1 或表2 的说明。 根据内部性质的质量等级分类，可按超声波试验或透射试验（按表 3 或表 4 的特征参数）进行（见3.3.2.1 节）。 2.2 质量等级选择 2.2.1 ··关于铸钢件内和外的不完整性的允许程序，可按材料标准或订货时按质量分类原则（按2.1 节）并在使用标准标记条件下（按2.3 节）确定。同时，应考虑高度，种类（形式）和应力分布。 2.2.1.1 ··铸件的不同范围可规定不同的质量等级。在这种情况下，应明确规定有关范围，并且 -通过其位置，以及长度伸长和宽度伸长进行说明 -焊接时和对于特殊边缘区（按2.2.3 节），应附加说明深度增加值。 2.2.1.2 ··对于内和外部性质，除了相同的质量等级外，也可商定不同的质量等级。 2.2.1.3 质量等级1 仅在焊接区或特殊边缘区考虑采用（按2.2.3 节）。 2.2.1.4 铸件结构（形状）影响其性能和试验性。另外，铸件试验性与表面状况（铸件）有关。 2.2.2 如果订货时没商定质量等级并在材料标准里没有其它规定，则要求适用质量等级5。 2.2.3 ··在特殊情况下，对于边缘区的外层（按图1），例如，由制造厂加工的面应商定质量等级（见2.3 节的例 3）。 2.2.4 ··如果订货时没有其它规定，原则上加工焊接部位采用相同要求，如基础材料要求适用于加工焊接部位（概念见 DIN1690-1 标准） 2.3 标准标记 铸件的标准标记由相应的下述例子组成： -质量等级 -标准的 DIN-主号 -外部性质质量等级的符号 S（=表面），见表 1 和表2 -内部性质质量等级的符号 V（=体积），见表 3 和表4 例 1： 质量等级DIN 1690-S2-V4 ··如果与 3.3.2.1 节的规定相反，试验方法不应由制造厂选择，则按相应的例 2 和例 3， 德国工业标准的...
