DIN26713紧固件交货技术条件温度在200℃至+700℃之间用具有特殊机械性能的螺纹连接件

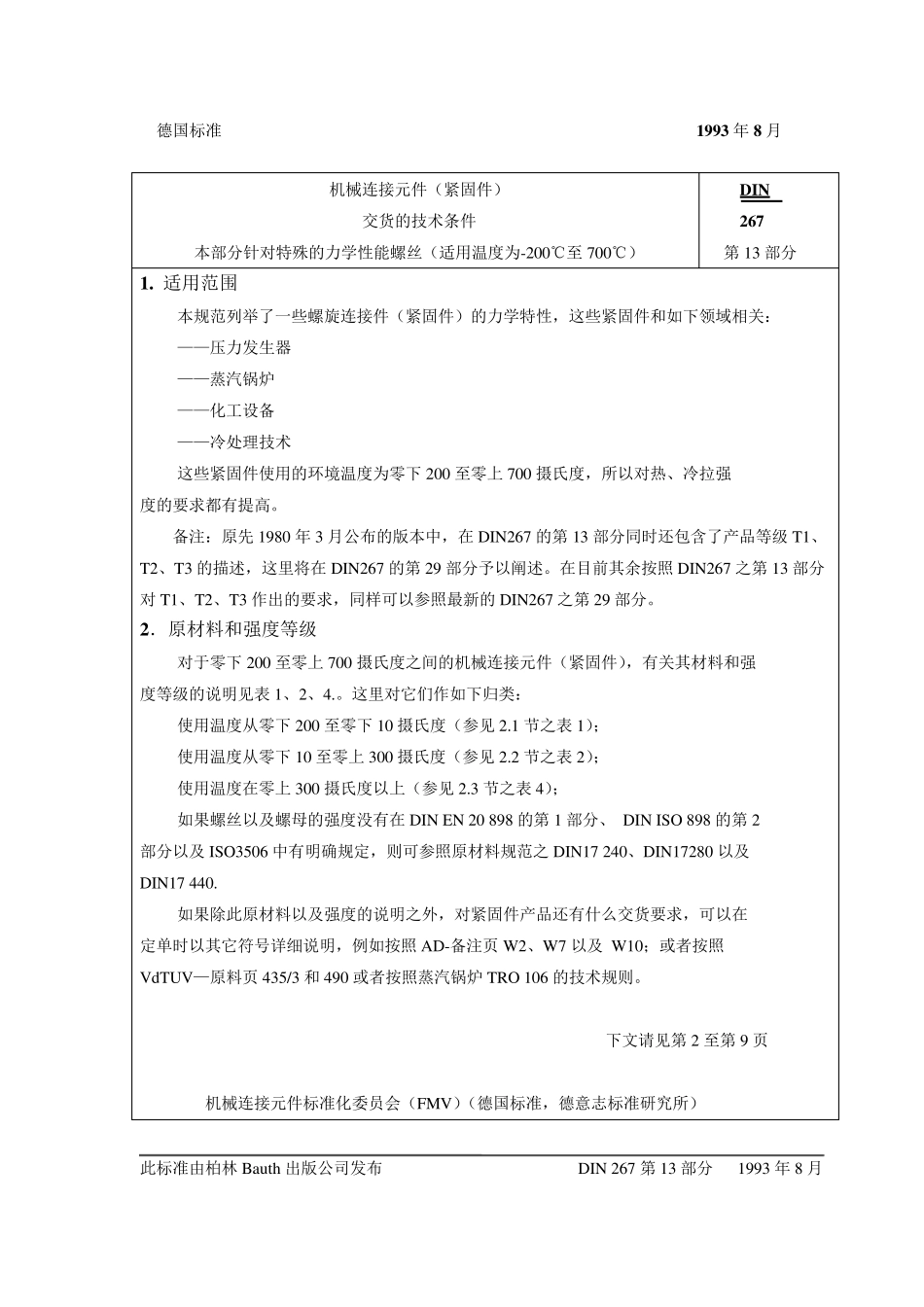

DIN26713紧固件交货技术条件温度在200℃至+700℃之间用具有特殊机械性能的螺纹连接件_第1页
1/8

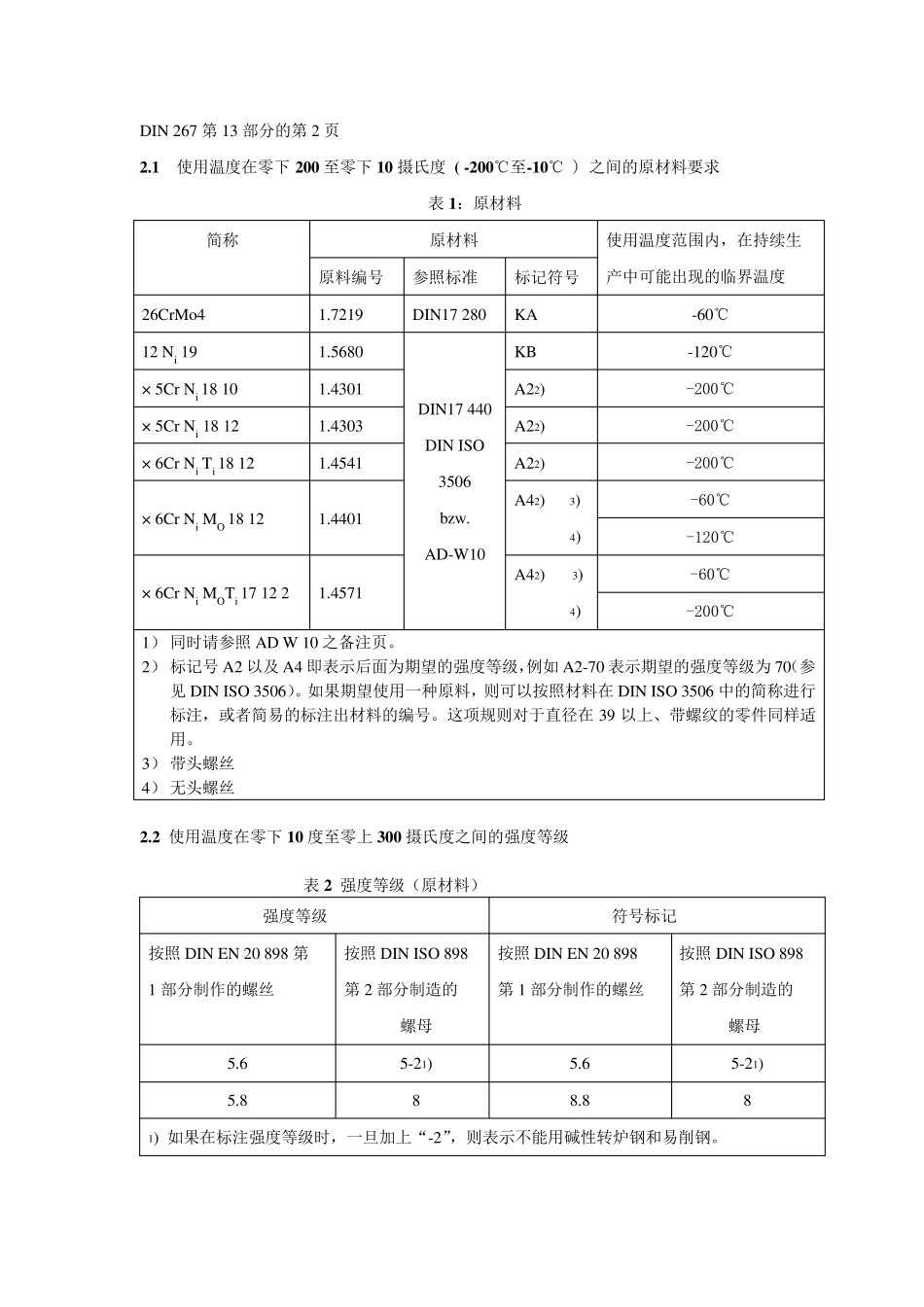

DIN26713紧固件交货技术条件温度在200℃至+700℃之间用具有特殊机械性能的螺纹连接件_第2页
2/8

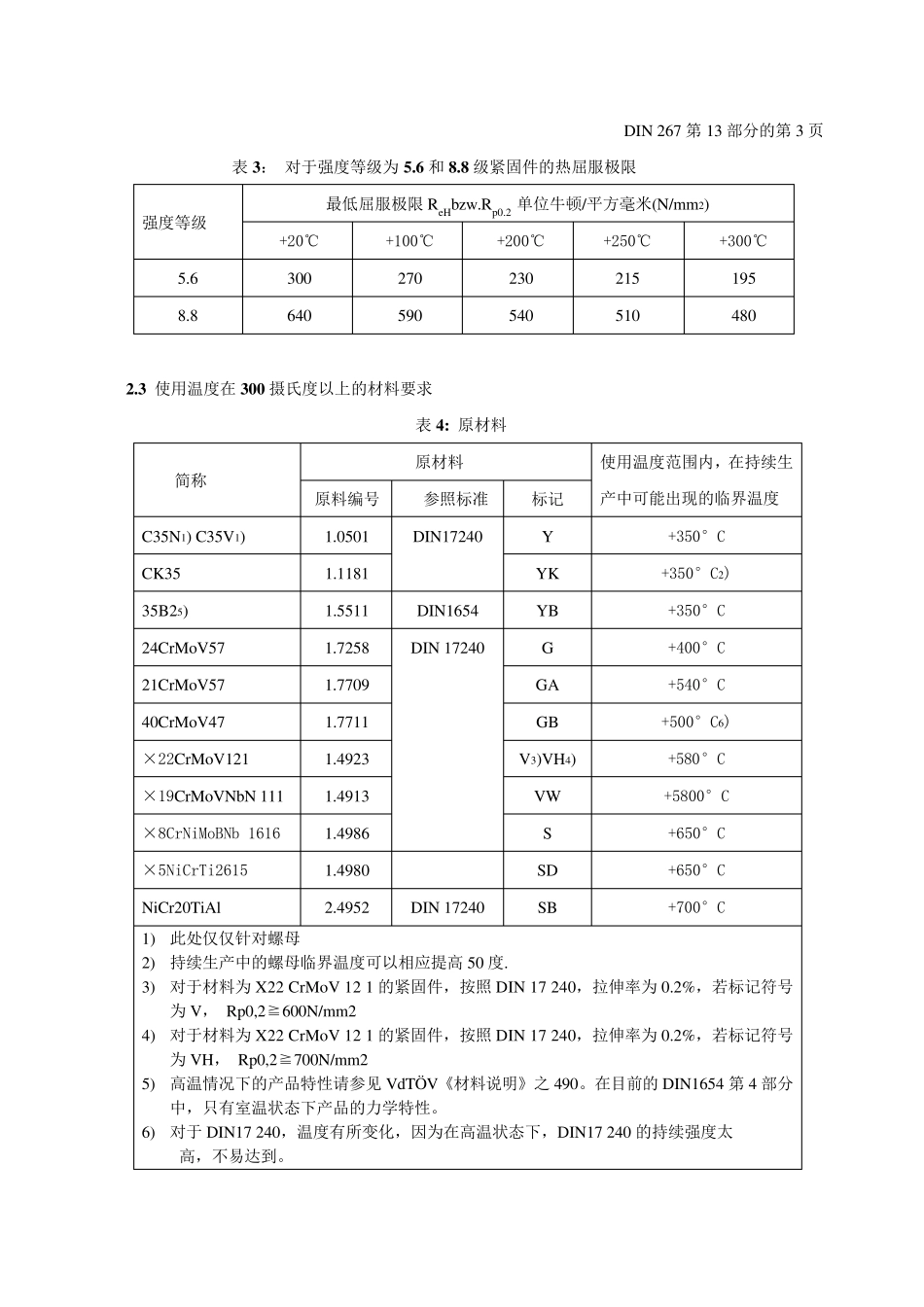

DIN26713紧固件交货技术条件温度在200℃至+700℃之间用具有特殊机械性能的螺纹连接件_第3页
3/8
德国标准 1993 年8 月 此标准由柏林Bau th 出版公司发布 DIN 267 第13 部分 1993 年8 月 机械连接元件(紧固件) 交货的技术条件 本部分针对特殊的力学性能螺丝(适用温度为-200℃至700℃) DIN 267 第13 部分 1. 适用范围 本规范列举了一些螺旋连接件(紧固件)的力学特性,这些紧固件和如下领域相关: ——压力发生器 ——蒸汽锅炉 ——化工设备 ——冷处理技术 这些紧固件使用的环境温度为零下200 至零上 700 摄氏度,所以对热、冷拉强 度的要求都有提高。 备注:原先 1980 年3 月公布的版本中,在 DIN267 的第13 部分同时还包含了产品等级 T1、T2、T3 的描述,这里将在 DIN267 的第29 部分予以阐述。在目前其余按照 DIN267 之第13 部分对T1、T2、T3 作出的要求,同样可以参照最新的DIN267 之第29 部分。 2.原材料和强度等级 对于零下200 至零上 700 摄氏度之间的机械连接元件(紧固件),有关其材料和强 度等级的说明见表 1、2、4.。这里对它们作如下归类: 使用温度从零下200 至零下10 摄氏度(参见 2.1 节之表 1); 使用温度从零下10 至零上 300 摄氏度(参见 2.2 节之表 2); 使用温度在零上 300 摄氏度以上(参见 2.3 节之表 4); 如果螺丝以及螺母的强度没有在 DIN EN 20 898 的第1 部分、 DIN ISO 898 的第2 部分以及 ISO3506 中有明确规定,则可参照原材料规范之 DIN17 240、DIN17280 以及 DIN17 440. 如果除此原材料以及强度的说明之外,对紧固件产品还有什么交货要求,可以在 定单时以其它符号详细说明,例如按照 AD-备注页 W2、W7 以及 W10;或者按照 VdTUV—原料页 435/3 和490 或者按照蒸汽锅炉 TRO 106 的技术规则。 下文请见第2 至第9 页 机械连接元件标准化委员会(FMV)(德国标准,德意志标准研究所) DIN 267 第13 部分的第2 页 2 .1 使用温度在零下2 0 0 至零下1 0 摄氏度 ( -2 0 0 ℃至-1 0 ℃ ) 之间的原材料要求 表1 :原材料 简称 原材料 使用温度范围内,在持续生 产中可能出现的临界温度 原料编号 参照标准 标记符号 26CrMo4 1.7219 DIN17 280 KA -60℃ 12 Ni 19 1.5680 DIN17 440 DIN ISO 3506 bzw. AD-W10 KB -120℃ × 5Cr Ni 18 10 1.4301 A22) -200℃ × 5Cr Ni 18 12 1.4303 A22) -200℃ × 6Cr Ni Ti 18 12...
